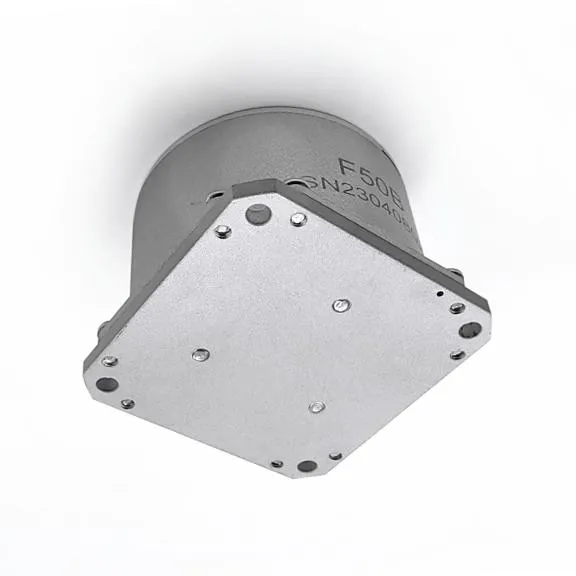

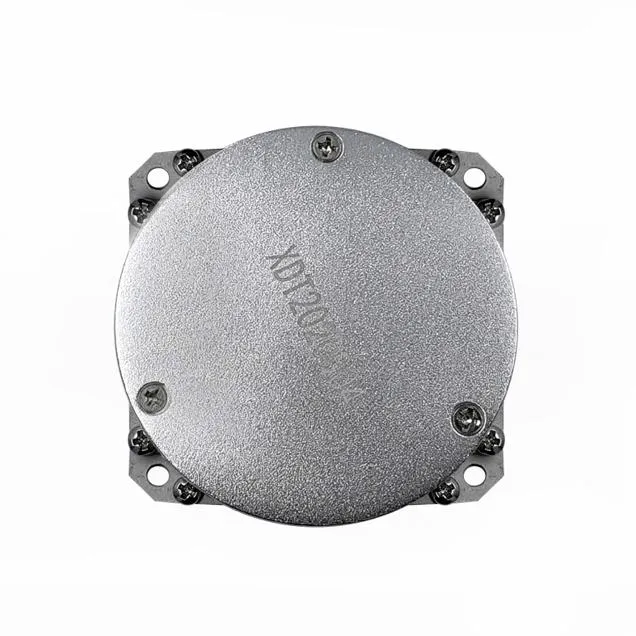

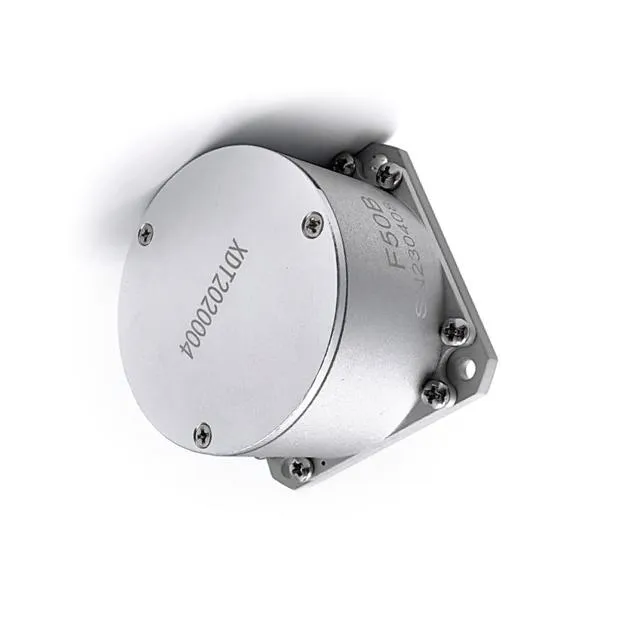

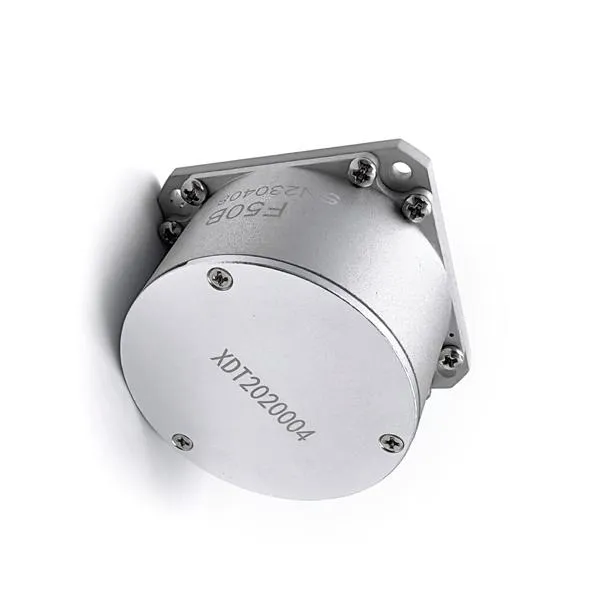

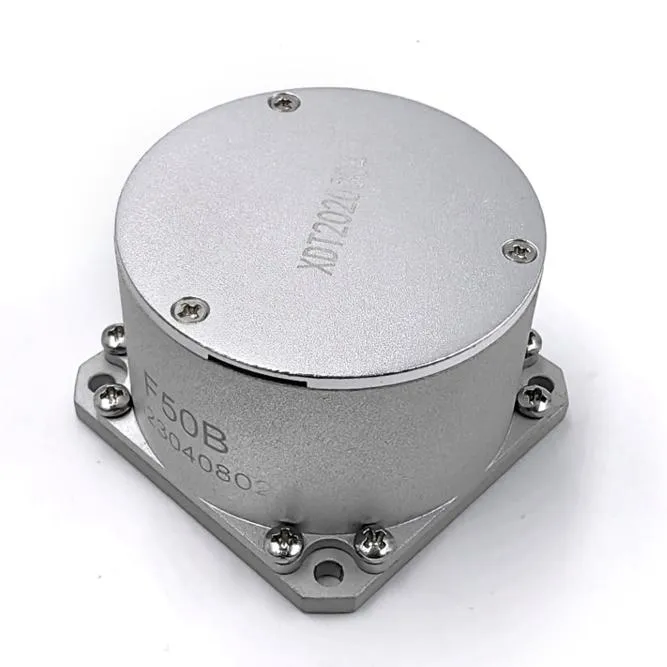

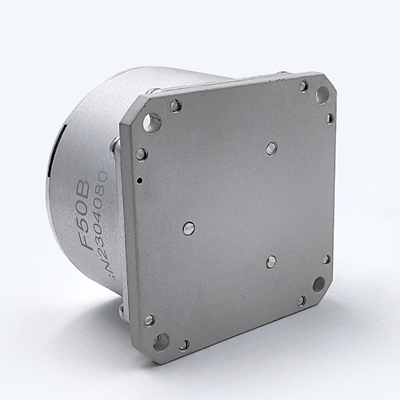

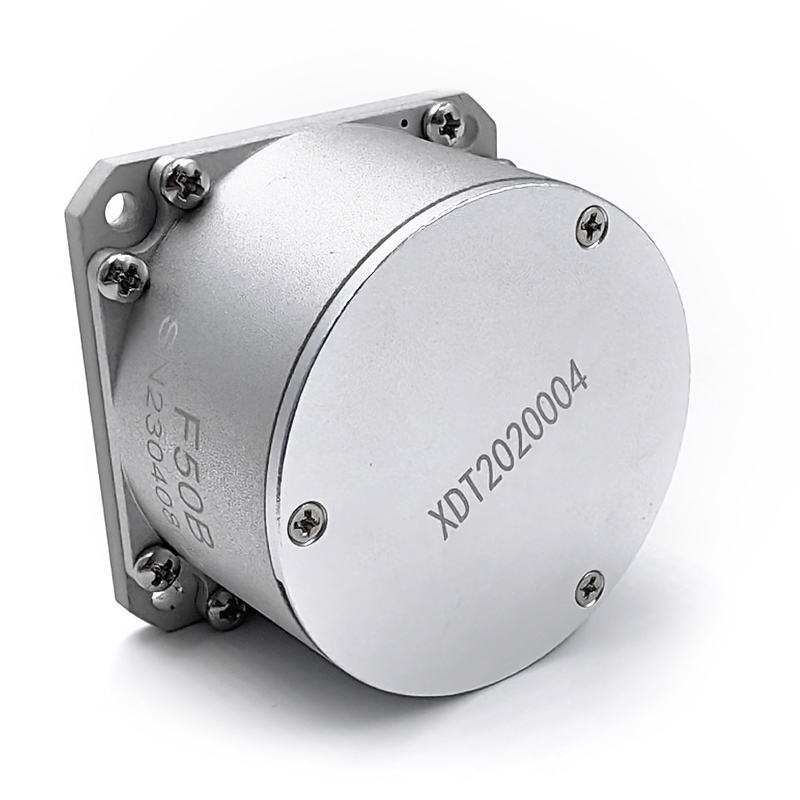

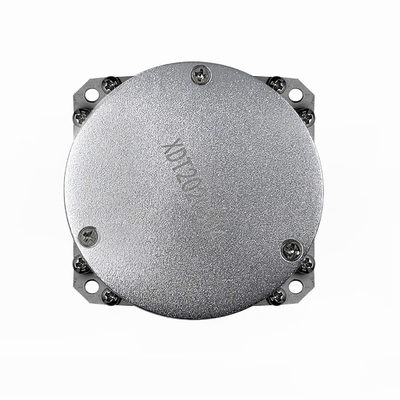

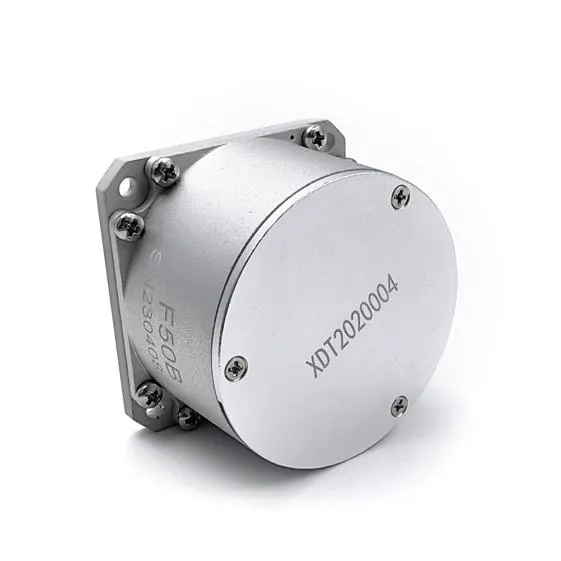

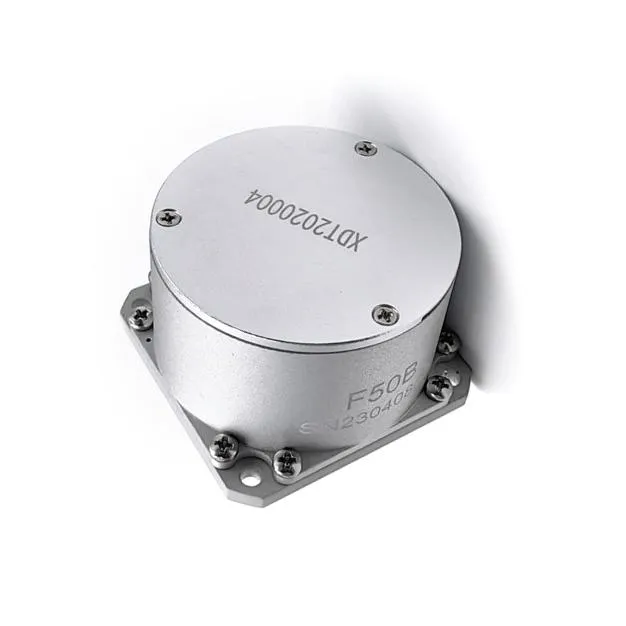

Harga Murah FOG Close-loop Fiber Optic Gyroscope Dengan Volume Kecil

Nama merek:	Firepower
Nomor Model:	F50B
Moq:	1 pcs
harga:	US$2,800.00~3,000.00
Ketentuan Pembayaran:	L/C, T/T
Kemampuan Penyediaan:	100 buah per bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

Rentang pengukuran:

-500~+500°/s

stabilitas bias nol:

≤0,1°/jam, 10 detik

Pengulangan Nol Bias:

≤0,1°/jam

Koefisien jalan acak:

≤ 0,01°/√h

Nonlinier faktor skala:

≤ 40 ppm

Pengulangan faktor skala:

≤ 40 ppm

Asimetri faktor skala:

≤ 40 ppm

Waktu mulai:

≤1 detik

Bandwidth:

500Hz

Sumber daya listrik:

±5±0,15V

Kekuatan:

≤6W

Suhu operasi:

-40~+70°c

Suhu penyimpanan:

-55~+85°C

Getaran:

20~2000Hz, 0,06g2/Hz

Dampak:

30g, 11ms

Kecepatan Baud:

921600 ((Kustomisasi) bps

Modus keluaran:

RS-422

Konektor:

J30J-15TJL/(Kustomisasi)

Dimensi Keseluruhan:

50mm*50mm*32mm

Dimensi pemasangan:

43mm*43mm

Kemasan rincian:

spons dan kotak

Menyediakan kemampuan:

100 buah per bulan

Menyoroti:

Gyroscope Fiber Optic Close-loop

Giroskop Serat Optik Volume Kecil

Gyroscope Fiber Optic Murah

Deskripsi produk

1.1Ulasan Produk
Produk ini adalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut produk adalah cincin serat optik, sirkuit deteksi digital dengan loop tertutup diadopsi untuk mengekstrak perbedaan jalur optik dari cahaya yang menyebar ke arah arah jarum jam dan ke arah arah arah jarum jam yang disebabkan oleh tingkat sudut fisik eksternal,yang terdeteksi oleh cincin serat optik, dan sementara itu sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik tunduk pada umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan,dan tujuan deteksi sinyal kecepatan sudut tercapai.

1.2 Fungsi
Produk ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, yang menyediakan informasi peningkatan sudut sumbu tunggal dan informasi suhu internal.
1.3 Penerapan
Produk ini terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi menengah, sistem penentuan posisi dan orientasi, dan sistem stabilisasi servo.

Produk ini terutama terdiri dari komponen berikut:
a) komponen jalur optik;
b) Papan sirkuit sinyal deteksi dan kontrol;
c) rangka, cangkang dan bagian struktural lainnya dari cincin serat optik;
1.3Ukuran
Dimensi keseluruhan (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × L × H);
Dimensi instalasi (mm):41 X 41, 4 sekrup M3

Ukuran

Antarmuka Listrik

Nomor pin	Definisi	Jelaskan
1,9	T+	Serial port output RS422 +
2,10	T-	Serial port output RS422-
4,5	+5VA	Pasokan analog + 5V
6,7	AGND	Tanah daya analog
8,15	-5VA	Sumber daya analog -5V
12,13	VCC	Pasokan digital + 5/+ 3.3V
11,14	GND	Tanah daya digital
