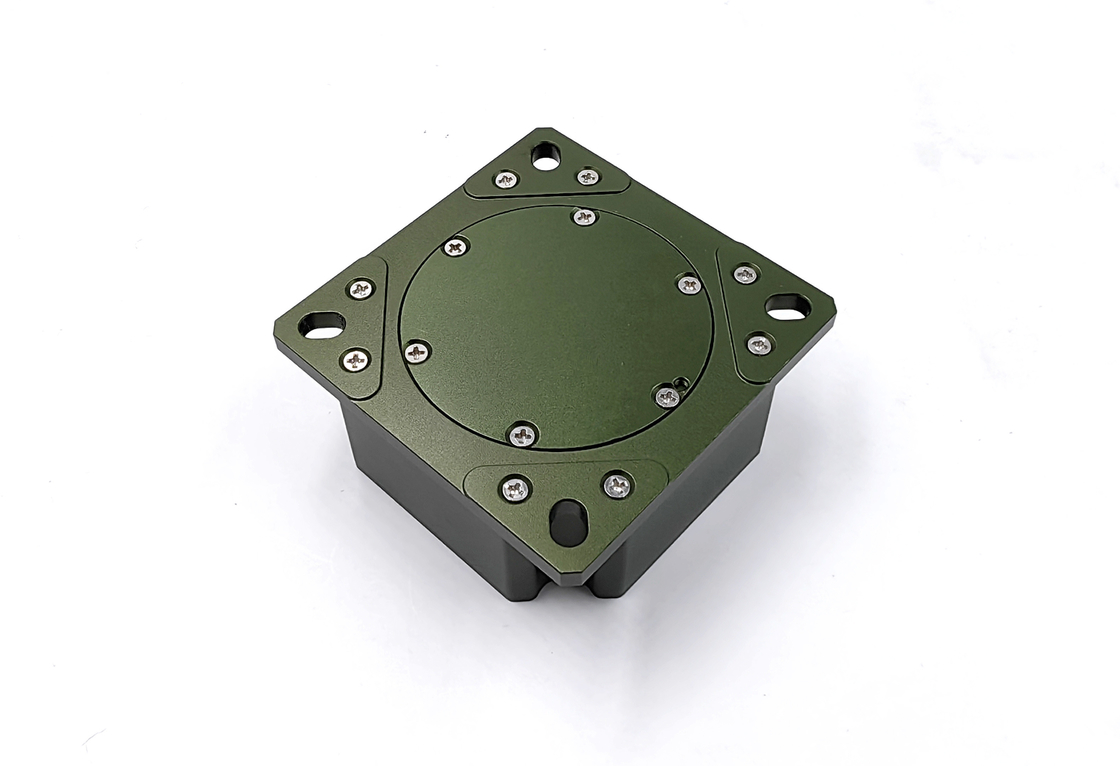

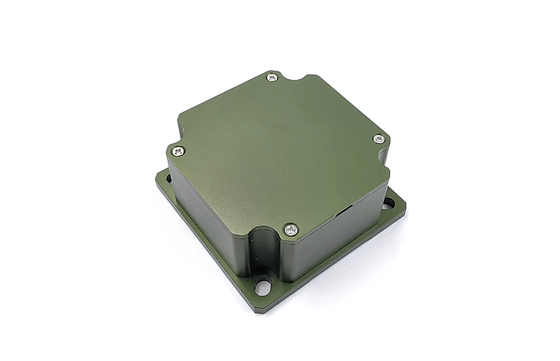

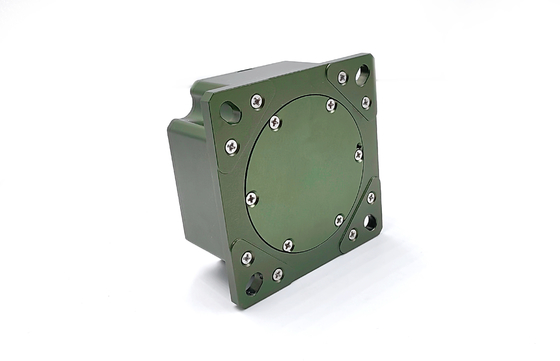

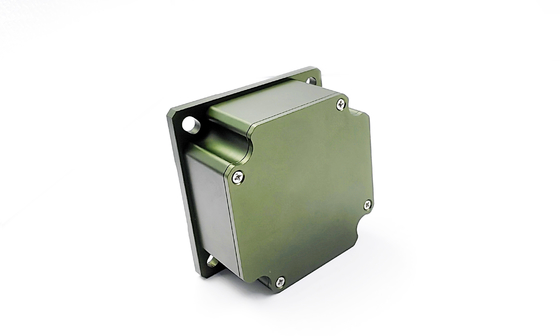

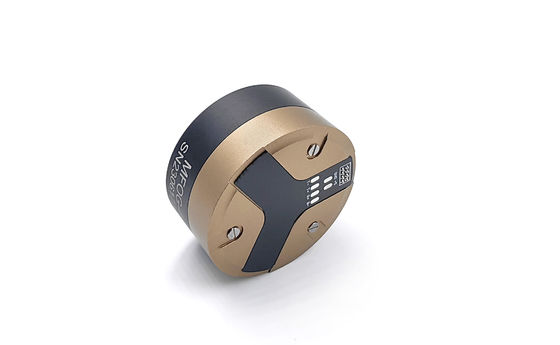

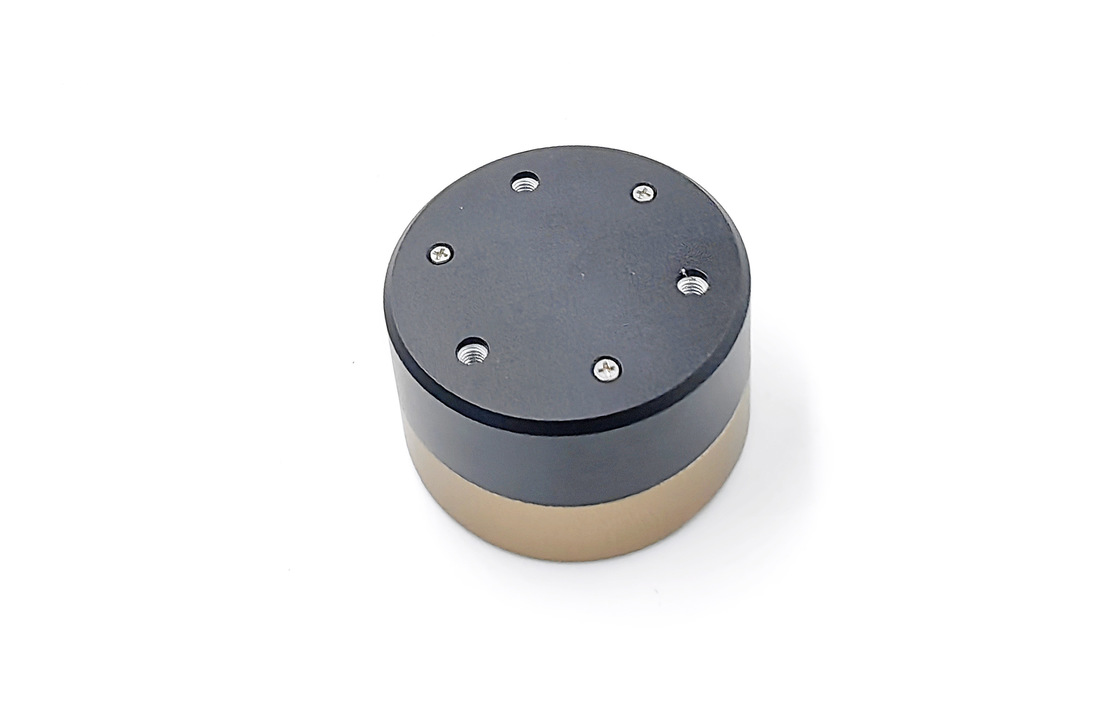

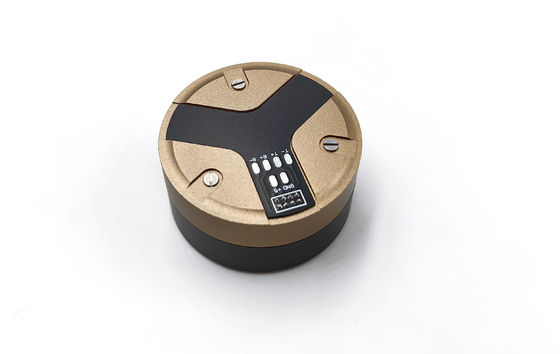

Sensor Giroskop Kabut Berjarak Dinamis Tinggi dengan Komunikasi Digital RS422

Sensor Giroskop Kabut Berjarak Dinamis Tinggi dengan Komunikasi Digital RS422

DESKRIPSI PRODUK

Produk ini adalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut produk adalah cincin serat optik, dan sirkuit deteksi digital dengan loop tertutup diadopsi untuk mengekstrak perbedaan jalur optik cahaya yang menyebar searah jarum jam dan searah jarum jam yang disebabkan oleh tingkat sudut fisik eksternal,yang terdeteksi oleh cincin serat optikPada saat yang sama, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Komposisi

a) Unit jalur optik terdiri dari sumber cahaya SLD, re serat optik, modulator fase optik terintegrasi, kopling serat optik dan detektor optik;

b) Unit sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol;

c) Bagian struktur gyroscope.

Struktur dan fitur produk

Struktur gyroscope mengadopsi skema desain struktur cincin serat optik yang khas, dan dari desain terintegrasi miniaturisasi, stabilitas struktural (resistensi terhadap kejut dan getaran),anti-resonansi, simetri struktural, kemudahan pemasangan dan desain termal (Cara-cara suhu) dan aspek lainnya dipertimbangkan, dan struktur gyro yang ada dioptimalkan dan dirancang.

Penggunaan Produk

F60 fiber optic gyroscope memiliki karakteristik umur panjang, kuat kejut dan resistensi getaran, rentang pengukuran besar, bandwidth tinggi, memulai instan, tidak ada drift yang disebabkan oleh akselerasi,dan cakupan akurasi yang luasHal ini dapat digunakan secara luas di kapal, pesawat terbang, dan kendaraan dan robot navigasi, posisi dan orientasi, kontrol stabilitas dan bidang lainnya.

Sumber daya kerja gyro

±5V catu daya, akurasi catu daya 5%, gelombang catu daya tidak lebih dari 20mV. arus impuls maksimum dari catu daya suhu penuh adalah 1.5A.Konsumsi daya dalam keadaan stabil pada suhu kamar tidak lebih dari 2.5W, dan konsumsi daya pada keadaan konstan pada suhu penuh tidak lebih dari 5W.

Parameter Utama

Dimensi

Bidang Aplikasi Utama
