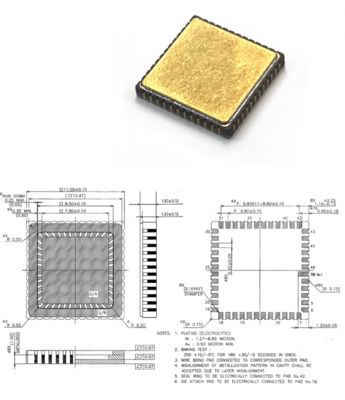

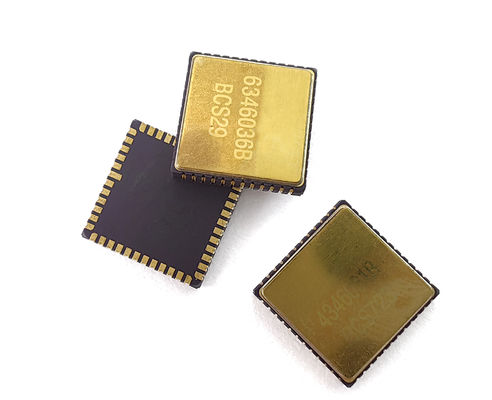

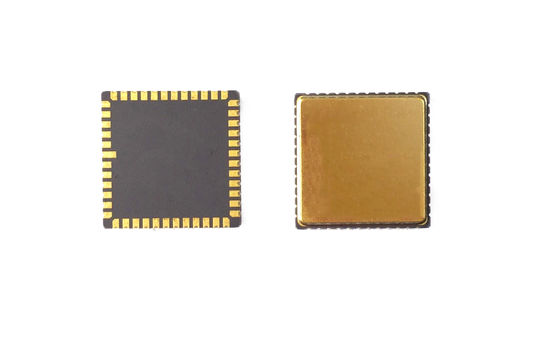

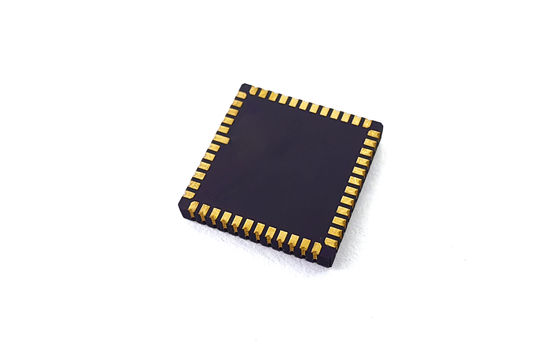

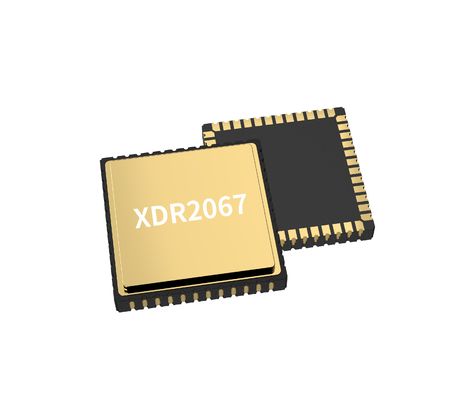

Chip Gyroscope MEMS Presisi Tinggi dengan ketidakstabilan bias 1°/h untuk IMU Accelerometer Gyro

Nama merek:	Firepower
Nomor Model:	MGZ330HC-O1
Moq:	1
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500 pcs

Informasi Rinci

Deskripsi produk

Informasi Rinci

Place of Origin:

CHINA

Sertifikasi:

Nama Produk:

Chip giroskop mems

Stabilitas bias @10s:

<1°/jam

(Stabilitas bias @1s:

<3°/jam

Jalan acak sudut:

<0,05°/ √jam

Kesalahan bias terhadap suhu:

<1°/jam

Laju data:

12k

Packaging Details:

Wooden box

Menyediakan kemampuan:

500 pcs

Menyoroti:

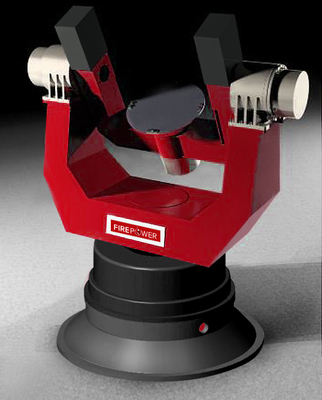

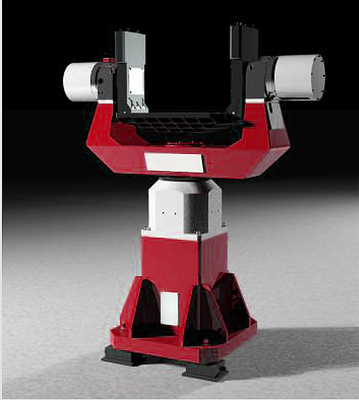

Mesin putar simulasi gerak tiga sumbu

Multi-Fungsi Turntable

Mesin putar pengujian gyro sensor

Deskripsi produk

Chip Gyroscope MEMS Presisi Tinggi dengan ketidakstabilan bias 1°/h untuk IMU Accelerometer Gyro

Chip Gyroscope MEMS adalah sensor kecepatan sudut solid-state miniatur yang dirancang untuk pengukuran kecepatan rotasi yang akurat.Ini menggabungkan teknologi micromachining MEMS canggih dan arsitektur drive loop tertutup untuk memberikanpresisi tinggi, ketidakstabilan bias rendah, dan ketahanan getaran yang sangat baik.

Fitur chipoutput digitalmelalui antarmuka SPI atau UART dan sepenuhnya dikompensasi suhu, memastikan kinerja yang konsisten dalam lingkungan dinamis.UAV, robotika, sistem stabilisasi kendaraan, dan unit navigasi inersia kelas taktis.

Parameter Utama

Kinerja	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Jangkauan (degrees/s)	400	400	400
Lebar pita @ 3DB (disesuaikan) (Hz)	200	200	300
Keakuratan output (SPI digital) (bit)	24	24	24
Tingkat output (ODR) (disesuaikan) (Hz)	12K	12K	12K
Penundaan (disesuaikan) (ms)	< 1.5	< 1.5	< 1
Stabilitas bias (deg/hr(1o))	<0.1	<0.5	<0.1
Stabilitas bias (1σ 10s) (deg/hr(1o))	< 1	< 5	< 1
Stabilitas bias (1σ 1s) (deg/hr(1o))	<3	< 15	<3
Kesalahan bias terhadap suhu (1σ) (deg/hr ((1o))	< 10	< 30	10
Perubahan suhu bias, dikalibrasi ((1σ) (deg/hr ((1o))	< 1	< 10	< 1
Kebalikan bias (deg/hr(1o))	<0.5	<3	<0.3
Faktor skala pada 25°C (lb/deg/s)	16000	16000	20000
Repeatability skala faktor (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Faktor skala vs suhu (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Non-linearitas faktor skala (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Perjalanan acak sudut (ARW) (°/√h)	<0.05	<0.25	<0.05
Kebisingan (dari puncak ke puncak) (degrees/s)	<0.35	<0.4	<0.25
Sensitivitas GValue (°/jam/g)	< 1	<3	< 1
Kesalahan pembetulan getaran (12gRMS,20-2000) (°/jam/g ((rms))	< 1	<3	< 1

Kecocokan Lingkungan

Dampak (kekuatan pada)	500g, 1ms
Resistensi benturan (power off)	10000g, 10ms
Getaran (hidup)	18g rms (20Hz sampai 2kHz)
Suhu kerja	-40oC sampai +85oC
Suhu penyimpanan	-55oC sampai +125oC
Tegangan pasokan	5±0,25V
Konsumsi saat ini	45ma

Desain PCB

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin, dengan resistensi setara jejak minimal.Ujung lain dari kondensator pemutus kopling untuk VREF, VBUF, dan VREG dihubungkan ke AVSS_LN terdekat dan kemudian ke sinyal tanah melalui manik magnet.

Kondensator pemisah untuk VCC dan VIO harus ditempatkan dekat dengan pin yang sesuai.membutuhkan jejak PCB yang luas untuk memastikan stabilitas tegangan.

Untuk pemasangan yang lancar, hindari rute di bawah paket dan menempatkan komponen jauh dari daerah konsentrasi tegangan.titik kontak mekanik eksternal, dan area yang rentan terhadap penyimpangan selama pemasangan.
