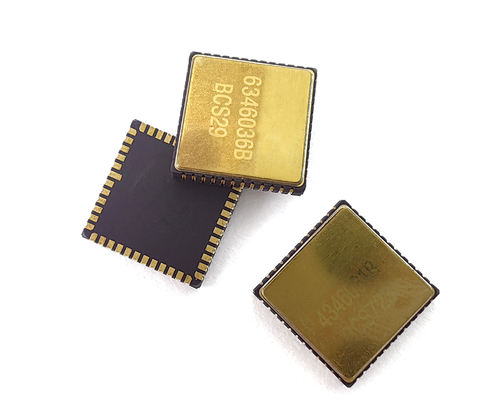

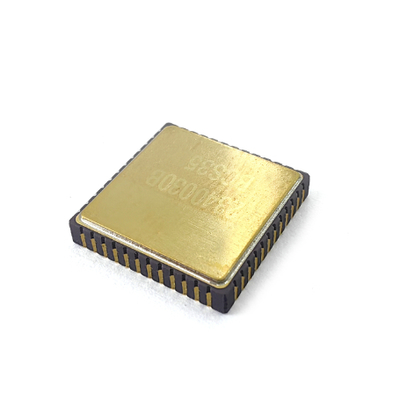

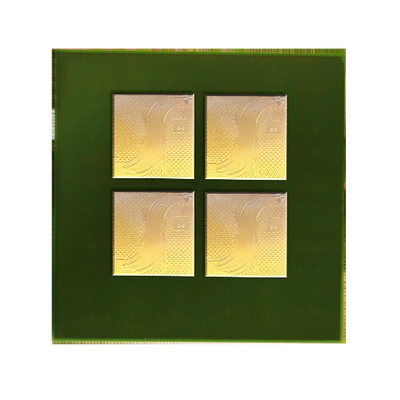

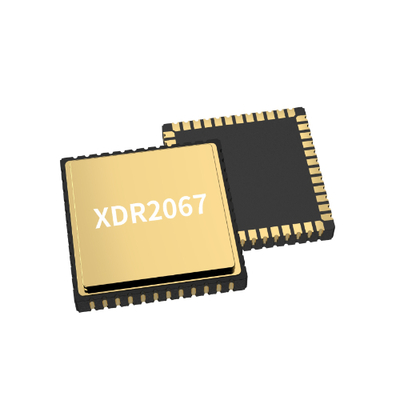

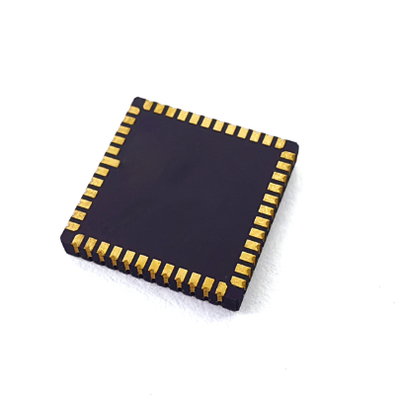

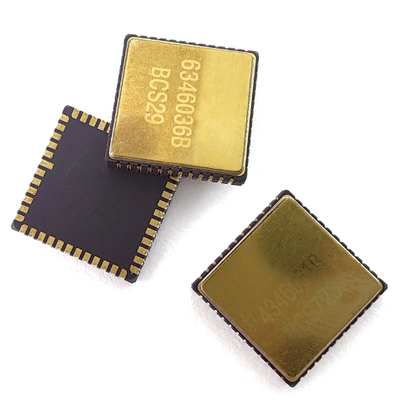

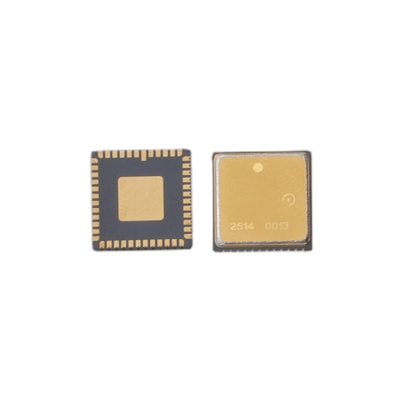

Low Drift High-Performance FOG Rate Sensor dengan Chip Gyro MEMS yang Disesuaikan

Low Drift High-Performance FOG Rate Sensor dengan Chip Gyro MEMS yang Disesuaikan

Nama merek: Firepower
Nomor Model: MGC150-P05
Moq: 1
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 500/bulan
Informasi Rinci
Tempat asal:
Cina
Nama produk:
Chip giroskop mems
Jangkauan:
150deg/s
Lebar pita:
> 30Hz
Faktor skala:
11185 LSB/deg/s
Bias @ 25 ℃:
15dph
Stabilitas bias (perataan 10 s):
0,5dph
Kemasan rincian:
spons + kotak
Menyediakan kemampuan:
500/bulan
Menyoroti:

Low Drift Fog Rate Sensor

,

Sensor Fog Rate Berkinerja Tinggi

Deskripsi produk

Low Drift High-Performance FOG Rate Sensor dengan Chip Gyro MEMS yang Disesuaikan



Low Drift High-Performance FOG Rate Sensor dengan Chip Gyro MEMS yang Disesuaikan 0



Desain PCB:

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin, dan resistensi yang setara dari jejak harus diminimalkan.¢ Ujung lain dari kondensator pemutus kopling untuk VREF, VBUF, dan VREG dihubungkan ke AVSS _ LN terdekat dan kemudian untuk memberi sinyal ke tanah melalui manik-manik.Ketika VCC beroperasi normalUntuk memastikan stabilitas tegangan, arus keseluruhan akan sekitar 35 mA, yang membutuhkan jejak PCB yang luas.Mengidentifikasi komponen untuk menghindari daerah konsentrasi stresHal ini diperlukan untuk menghindari elemen dissipation panas besar dan daerah dengan kontak mekanik eksternal, ekstrusi dan menarik,serta area di mana sekrup posisi rentan terhadap penyimpangan selama pemasangan keseluruhan.



Tentang produk

kinerja   MGZ332HC-P1 MGZ332HC-P5 MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1 MGZ330HC-A1
Jangkauan derajat/s 400 400 400 400 400 100
Bandwidth @ 3DB disesuaikan) Hz 90 180 200 200 300 50
Keakuratan output (digital SPI) bit 24 24 24 24 24 24
Tingkat output (ODR) (disesuaikan) Hz 12K 12K 12K 12K 12K 12K
Penundaan (disesuaikan) ms <3 < 1.5 < 1.5 < 1.5 < 1 < 6
Stabilitas bias derajat/jam ((1o) <0.05 <0.05 <0.1 <0.5 <0.1 <0.02
Stabilitas bias (1σ 10s) derajat/jam ((1o) <0.5 <0.5 < 1 < 5 < 1 <0.1
Stabilitas bias (1σ 1s) derajat/jam ((1o) < 1.5 < 1.5 <3 < 15 <3 <0.3
Kesalahan bias atas suhu (1σ) derajat/jam ((1o) < 5 < 5 < 10 < 30 10 5
Variasi suhu bias, dikalibrasi ((1σ) derajat/jam ((1o) <0.5 <0.5 < 1 < 10 < 1 <0.5
Kemampuan untuk mengulangi bias derajat/jam ((1o) <0.5 <0.5 <0.5 <3 <0.3 <0.1
Faktor skala pada 25°C Lsb/deg/s 20000 20000 16000 16000 20000 80000
Repeatability faktor skala (1σ) ppm (((1o) < 20 ppm < 20 ppm < 20 ppm < 20 ppm < 100 ppm < 100 ppm
Skala faktor vs suhu (1σ) ppm (((1o) 100 ppm 100 ppm < 100 ppm < 100 ppm < 300 ppm < 300 ppm
Non-linearitas faktor skala (1σ) ppm 100 ppm 100 ppm < 150 ppm < 150 ppm < 300 ppm < 300 ppm
Angular random walk ((ARW) °/√h <0.025 <0.025 <0.05 <0.25 <0.05 <0.005
Kebisingan (dari puncak ke puncak) derajat/s <0.15 <0.3 <0.35 <0.4 <0.25 <0.015
Sensitivitas GValue °/jam/g < 1 < 1 < 1 <3 < 1 < 1
Kesalahan pembetulan getaran ((12gRMS,20-2000) °/jam/g ((rms) < 1 < 1 < 1 <3 < 1 < 1
Waktu hidup (data yang valid) s 750m
Frekuensi Resonansi Sensor hz 10.5k-13.5k
Kecocokan lingkungan
Dampak (kekuatan pada) 500g, 1ms
Resistensi benturan (power off) 10000g, 10ms
getaran (menyala) 18g rms (20Hz sampai 2kHz)
Suhu kerja -40°C----+85°C
Suhu penyimpanan -55°C----+125°C
Tegangan pasokan 5±0,25V
Konsumsi saat ini 45ma









Low Drift High-Performance FOG Rate Sensor dengan Chip Gyro MEMS yang Disesuaikan 1

Pemasangan

Giroskop MEMS berkinerja tinggi adalah peralatan pengujian presisi tinggi.disarankan untuk mempertimbangkan aspek berikut saat memasang perangkat pada papan PCBUntuk mengevaluasi dan mengoptimalkan penempatan sensor pada PCB, disarankan untuk mempertimbangkan aspek berikut dan menggunakan alat tambahan selama fase desain:Di sisi termalUntuk tegangan mekanik: pengukuran lentur dan/atau simulasi elemen terbatas; Ketahanan terhadap dampak: Setelah PCB dari aplikasi target telah dilas dengan cara yang direkomendasikan,tes jatuh dilakukan. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Secara umum disarankan untuk menjaga ketebalan PCB menjadi minimum (disarankan: 1,6 ~ 2,0 mm), karena tegangan yang melekat pada papan PCB tipis kecil;Tidak disarankan untuk menempatkan sensor langsung di bawah tombol atau dekat dengan tombol karena tekanan mekanik; Tidak disarankan untuk menempatkan sensor di dekat titik panas yang sangat tinggi, seperti pengontrol atau chip grafis, karena ini dapat memanaskan papan PCB dan menyebabkan suhu sensor meningkat.
