Nama merek: | Firepower |
Nomor Model: | MGZ221HC |
Moq: | 1 |
harga: | Dapat dinegosiasikan |
Ketentuan Pembayaran: | T/T |
Kemampuan Penyediaan: | 500/bulan |

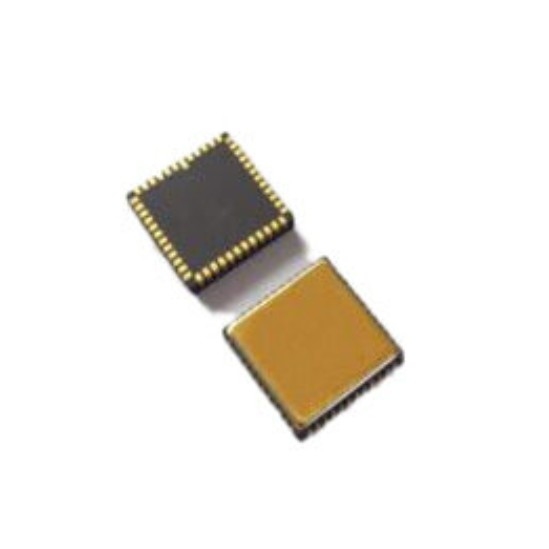

MEMS Gyro Chips Fiber Optic Gyro PCB untuk Navigasi Presisi Tinggi
Desain PCB:
Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin, dan resistensi yang setara dari jejak harus diminimalkan.¢ Ujung lain dari kondensator pemutus kopling untuk VREF, VBUF, dan VREG dihubungkan ke AVSS _ LN terdekat dan kemudian untuk memberi sinyal ke tanah melalui manik-manik.Ketika VCC beroperasi normalUntuk memastikan stabilitas tegangan, arus keseluruhan akan sekitar 35 mA, yang membutuhkan jejak PCB yang luas.Mengidentifikasi komponen untuk menghindari daerah konsentrasi stresHal ini diperlukan untuk menghindari elemen dissipation panas besar dan daerah dengan kontak mekanik eksternal, ekstrusi dan menarik,serta area di mana sekrup posisi rentan terhadap penyimpangan selama pemasangan keseluruhan.
Tentang produk
kinerja | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 | |
Jangkauan | derajat/s | 400 | 400 | 400 | 400 | 400 | 100 |
Bandwidth @ 3DB disesuaikan) | Hz | 90 | 180 | 200 | 200 | 300 | 50 |
Keakuratan output (digital SPI) | bit | 24 | 24 | 24 | 24 | 24 | 24 |
Tingkat output (ODR) (disesuaikan) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
Penundaan (disesuaikan) | ms | <3 | < 1.5 | < 1.5 | < 1.5 | < 1 | < 6 |
Stabilitas bias | derajat/jam ((1o) | <0.05 | <0.05 | <0.1 | <0.5 | <0.1 | <0.02 |
Stabilitas bias (1σ 10s) | derajat/jam ((1o) | <0.5 | <0.5 | < 1 | < 5 | < 1 | <0.1 |
Stabilitas bias (1σ 1s) | derajat/jam ((1o) | < 1.5 | < 1.5 | <3 | < 15 | <3 | <0.3 |
Kesalahan bias atas suhu (1σ) | derajat/jam ((1o) | < 5 | < 5 | < 10 | < 30 | 10 | 5 |
Variasi suhu bias, dikalibrasi ((1σ) | derajat/jam ((1o) | <0.5 | <0.5 | < 1 | < 10 | < 1 | <0.5 |
Kemampuan untuk mengulangi bias | derajat/jam ((1o) | <0.5 | <0.5 | <0.5 | <3 | <0.3 | <0.1 |
Faktor skala pada 25°C | Lsb/deg/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
Repeatability faktor skala (1σ) | ppm (((1o) | < 20 ppm | < 20 ppm | < 20 ppm | < 20 ppm | < 100 ppm | < 100 ppm |
Skala faktor vs suhu (1σ) | ppm (((1o) | 100 ppm | 100 ppm | < 100 ppm | < 100 ppm | < 300 ppm | < 300 ppm |
Non-linearitas faktor skala (1σ) | ppm | 100 ppm | 100 ppm | < 150 ppm | < 150 ppm | < 300 ppm | < 300 ppm |
Angular random walk ((ARW) | °/√h | <0.025 | <0.025 | <0.05 | <0.25 | <0.05 | <0.005 |
Kebisingan (dari puncak ke puncak) | derajat/s | <0.15 | <0.3 | <0.35 | <0.4 | <0.25 | <0.015 |
Sensitivitas GValue | °/jam/g | < 1 | < 1 | < 1 | <3 | < 1 | < 1 |
Kesalahan pembetulan getaran ((12gRMS,20-2000) | °/jam/g ((rms) | < 1 | < 1 | < 1 | <3 | < 1 | < 1 |
Waktu hidup (data yang valid) | s | 750m | |||||
Frekuensi Resonansi Sensor | hz | 10.5k-13.5k | |||||
Kecocokan lingkungan | |||||||
Dampak (kekuatan pada) | 500g, 1ms | ||||||
Resistensi benturan (power off) | 10000g, 10ms | ||||||
getaran (menyala) | 18g rms (20Hz sampai 2kHz) | ||||||
Suhu kerja | -40°C----+85°C | ||||||
Suhu penyimpanan | -55°C----+125°C | ||||||
Tegangan pasokan | 5±0,25V | ||||||
Konsumsi saat ini | 45ma |
Pemasangan
Giroskop MEMS berkinerja tinggi adalah peralatan pengujian presisi tinggi.disarankan untuk mempertimbangkan aspek berikut saat memasang perangkat pada papan PCBUntuk mengevaluasi dan mengoptimalkan penempatan sensor pada PCB, disarankan untuk mempertimbangkan aspek berikut dan menggunakan alat tambahan selama fase desain:Di sisi termalUntuk tegangan mekanik: pengukuran lentur dan/atau simulasi elemen terbatas; Ketahanan terhadap dampak: Setelah PCB dari aplikasi target telah dilas dengan cara yang direkomendasikan,tes jatuh dilakukan. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Secara umum disarankan untuk menjaga ketebalan PCB menjadi minimum (disarankan: 1,6 ~ 2,0 mm), karena tegangan yang melekat pada papan PCB tipis kecil;Tidak disarankan untuk menempatkan sensor langsung di bawah tombol atau dekat dengan tombol karena tekanan mekanik; Tidak disarankan untuk menempatkan sensor di dekat titik panas yang sangat tinggi, seperti pengontrol atau chip grafis, karena ini dapat memanaskan papan PCB dan menyebabkan suhu sensor meningkat.
