Sensor IMU RS422 500º/s Rentang Giroskop 16g Akselerometer

Sensor IMU RS422 500º/s Rentang Giroskop 16g Akselerometer

Nama merek:	AVIC
Nomor Model:	IMU300C
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T,L/C
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE ROHS

Nama Produk:

Unit Pengukuran Inersia

rentang pengukuran gyro:

±500º/dtk

gyro Stabilitas bias nol:

00,3 derajat/jam

Jalan acak sudut:

0.06 derajat /√h

jangkauan akselerometer:

Stabilitas bias acc:

00,02 mg

Faktor skala:

0,02%FS

Bandwidth:

200Hz

Keluaran:

RS422

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sensor IMU RS422 dengan giroskop

Akselerometer IMU rentang 16g

Sensor giroskop 500º/s RS422

Deskripsi produk

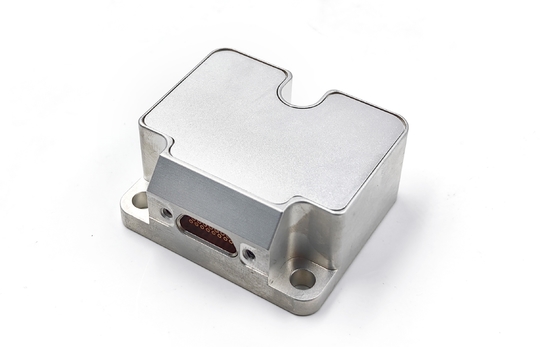

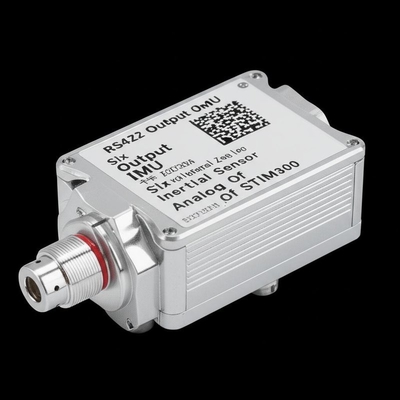

Keluaran RS422 IMU Sensor Inersia Enam Output Analog STIM300

Antarmuka Listrik

Konektor listrik produk IMU300C-A0-IMU adalah J30J-15 TJL, dengan definisi kontak berikut:

Nomor jahitan	Nama	Tipe	Keterangan
1	TxD-	Keluaran	RS422
2	RxD-	Masukan	RS422
3	TST_1	Keluaran
4	TOV_1	Keluaran
5	RST	Masukan
6	GND	Masukan
7	Cadangan
8	VCC_5V	Sumber daya	+5v
9	TxD+	Keluaran	RS422
10	RxD+	Masukan	RS422
11	ExtTrig	Masukan	Masukan sinkron 5V
12	GND	Masukan
13	GND	Masukan
14	Cadangan
15	GND	Ground daya

Fitur Produk

Giroskop digital tiga sumbu:
- Rentang pengukuran dinamis ± 500º/s
- Stabilitas bias nol: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN)
Akselerometer digital tiga sumbu:
- Rentang pengukuran dinamis ± 16 G
- Stabilitas bias nol: 0,1mg (GJB, 10S), 0,02mg (ALLAN)
Keandalan tinggi: MTBF > 20000h
Akurasi terjamin dalam rentang suhu penuh (-40℃ ~ 80℃): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi bawaan
Cocok untuk bekerja di bawah kondisi getaran yang kuat
Antarmuka 1 arah RS422
Kompatibel dengan STIM300

Bidang Aplikasi

UAV Taktis dan Industri
Amunisi Cerdas
Pencari

Indikator Produk

Parameter	Kondisi pengujian	Akurasi desain	Satuan
Giroskop
Rentang pengukuran dinamis	-	±500	º/s
Stabilitas bias	Varians Allan (rentang 500 °/s, suhu normal)	0,3	º/h
Stabilitas bias	Rata-rata 10 s (-40℃ ~ +80℃, suhu konstan)	3.0	º/h
Bias	Rentang bias nol	0,1	º/s
Bias	Variasi bias nol pada rentang suhu penuh	0,01	º/s
Bias	Pengulangan awal	0,005	º/s
Pengaruh percepatan linier pada bias		0,002	º/s/g
Pengaruh getaran pada Bias, perubahan sebelum dan sesudah getaran		0,002	º/s/g
Pengaruh getaran pada Bias, perubahan sebelum dan selama getaran		0,001	º/s/g
Faktor skala	Akurasi faktor skala	0,1	%
Faktor skala	Nonlinearitas faktor skala	0,01	%FS
Jalan acak sudut	-	0,06	°/√hr
Bandwidth	-	200	Hz
Akselerometer
Rentang pengukuran dinamis	-	16	g
Stabilitas bias	Varians Allan (rentang 16g, suhu normal)	0,02	mg
Stabilitas bias	Rata-rata 10 s (-40℃ ~ +80℃, suhu konstan)	0,03	mg
Bias	Rentang bias nol	1	mg
Bias	Variasi bias nol pada rentang suhu penuh	1	mg
Bias	Pengulangan awal	0,2	mg
Faktor skala	Akurasi faktor skala	0,3	%
Faktor skala	Nonlinearitas faktor skala	0,02	%FS
Jalan acak kecepatan	-	0,08	m/s/√hr
Bandwidth	-	200	Hz
Antarmuka komunikasi
1 arah SR422	Laju baud	460.8	MHz
Frekuensi pengambilan sampel	UART	1000	Hz
Karakteristik listrik
Tegangan	-	5	V
Konsumsi daya	-	1.5	W
Rippel	P-P	150	mV
Karakteristik struktural
Ukuran	-	38.6×44.6×21.5	mm
Berat	-	65±2	g
Gunakan lingkungan
Suhu pengoperasian	-	-40~80	℃
Suhu penyimpanan	-	-45~85	℃
Getaran	-	20~2000Hz,6.06g
Dampak	-	6000g,0.5ms
Keandalan
MTBF	-	20000	h
Waktu kerja terus menerus	-	120	h

Ikhtisar Produk

IMU300C-A0-IMU adalah unit pengukuran inersia (IMU) berdasarkan teknologi mikromachining (MEMS), dengan giroskop MEMS berkinerja tinggi dan akselerometer MEMS bawaan, mengeluarkan 3 kecepatan sudut dan 3 percepatan.

IMU300C-A0-IMU memiliki keandalan tinggi dan kemampuan beradaptasi lingkungan yang kuat. Dengan mencocokkan perangkat lunak yang berbeda, produk ini dapat digunakan secara luas di UAV taktis dan industri, amunisi pintar, pencari, dan bidang lainnya.

Ukuran

Unduh Manual Pengguna IMU300C (PDF)
