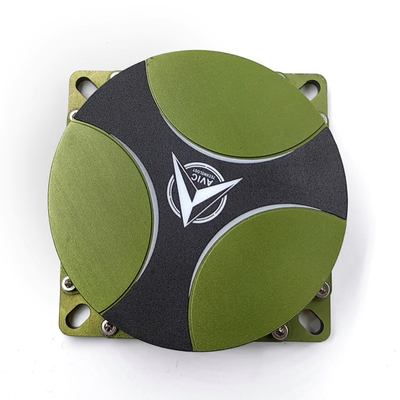

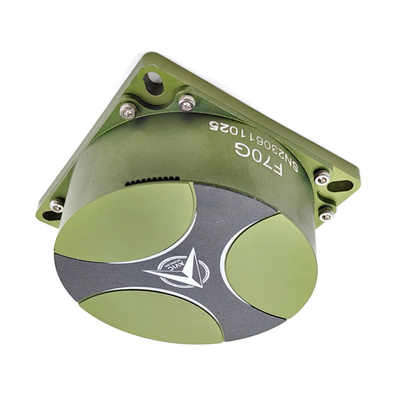

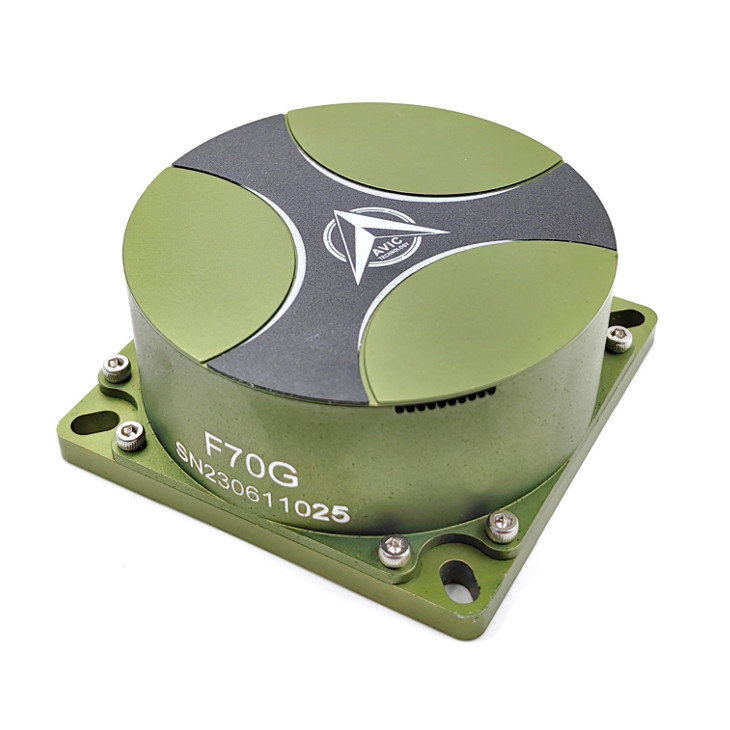

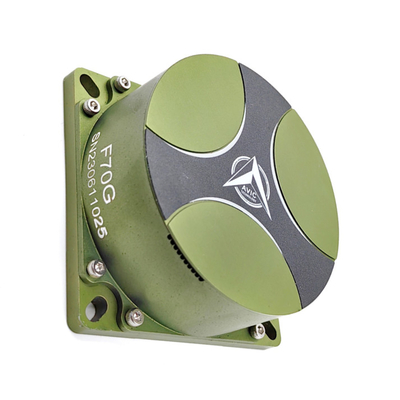

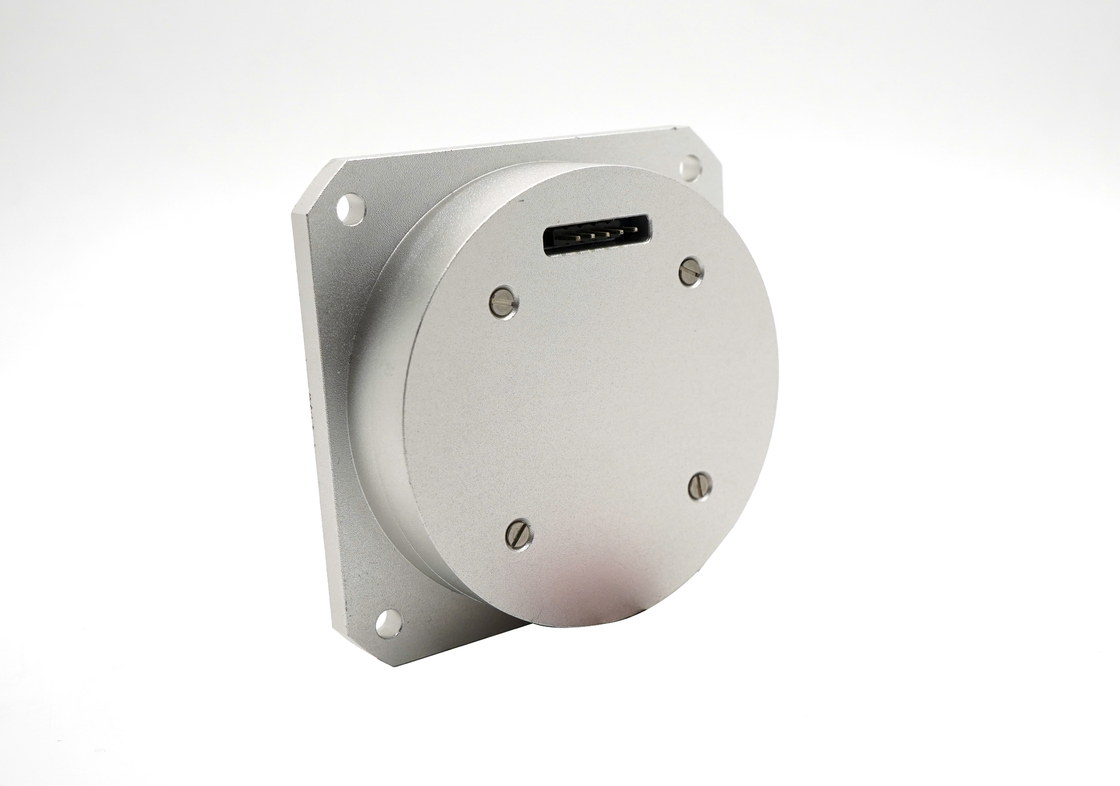

Gyroscope Optik Stabil Untuk Sistem Navigasi Terintegrasi Sensor Gyroscope Dinamis

Nama merek:	Firepower
Nomor Model:	F70G
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	200/BULAN

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Rentang pengukuran:

-800°/dtk~+800°/dtk

Pengulangan tanpa bias:

<=0,1°/jam

Stabilitas nol-bias:

<=0,1°/jam

Faktor skala:

45000× (1±5%)SP/°/dtk

Modus komunikasi:

RS422

Suhu operasi:

-45℃～+60℃

Suhu penyimpanan:

-55℃～+75℃

Nonlinier faktor skala:

<50ppm

Pengulangan faktor skala:

<50ppm

Tegangan suplai:

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

200/BULAN

Menyoroti:

gyroscope optik stabil

Helikopter giroskop optik

Helikopter giroskop serat optik

Deskripsi produk

Gyroscope Optik Stabil Untuk Sistem Navigasi Terintegrasi Sensor Gyroscope Dinamis

Spesifikasi Produk

Atribut	Nilai
Jangkauan Pengukuran	-800°/s~+800°/s
Kemungkinan pengulangan tanpa bias	<= 0,1°/h
Stabilitas bias nol	<= 0,1°/h
Faktor skala	45000 × (1±5%) SP/°/s
Mode Komunikasi	RS422
Suhu operasi	-45°C+60°C
Suhu penyimpanan	-55°C+75°C
Nonlinearitas faktor skala	< 50 ppm
Repeatability faktor skala	< 50 ppm
Tegangan pasokan	5v

Dimensi

Fitur Utama

Desain semua serat - umur panjang, ukuran paket kecil, stabilitas tinggi dan lebih tahan terhadap gangguan.
Polarizer serat terintegrasi - kehilangan penempatan minimal dan rasio kepunahan yang tinggi, menawarkan ketahanan terhadap suhu dan kejut mekanis, serta getaran yang kuat.
Paket kompak yang andal - beroperasi kuat untuk semua jenis lingkungan, ideal untuk berbagai aplikasi di bidang sipil dan militer.
Teknologi QuichLaunch - waktu aktivasi minimum tanpa kalibrasi eksternal yang diperlukan.
Panjang gelombang optimal - meningkatkan sensitivitas sebesar 50% dengan struktur, ukuran dan biaya yang sama.
Isolasi suara dan kompresi - secara signifikan mengurangi sudut berjalan acak.
Teknologi SelfTrack - meningkatkan jangkauan gyro dinamis.

Aplikasi

UAV/AUV/Helikopter
Senjata nuklir taktis
Penerbangan dan astronautik
Sistem navigasi terintegrasi
Stabilisasi platform inersia
Navigasi kendaraan

Karakteristik Kinerja

Tidak, tidak.	Parameter	F70G	Satuan	Pengamatan
1	Kecepatan sudut maksimum	± 800	°/s
2	Faktor skala	45000 × (1±5%)	SP/°/s
3	Nonlinearitas faktor skala pada suhu kamar	≤ 50	ppm	@25°C
4	Repeatability skala faktor pada suhu kamar	≤ 50	ppm	@25°C
5	Repeatability skala faktor pada suhu penuh	≤ 100	ppm	-40°C~+70°C
6	Stabilitas bias pada suhu kamar	≤ 0.1	10s ((1σ,°/h)	@25°C
7	Kemampuan untuk mengulangi bias pada suhu kamar	≤ 0.1	(1σ,°/h)	Bias
8	Kemampuan untuk mengulangi bias pada suhu penuh	≤ 0.2	(1σ,°/h)	-40°C~+70°C
9	Waktu aktivasi	0	menit
10	Perjalanan acak	0.005	o/√h
11	Nilai bias selama getaran/sebelum getaran/setelah getaran	≤ 0.3	°/jam
12	Nilai bias sebelum/setelah getaran	≤ 0.3	°/jam
13	Sensitivitas magnetik	≤ 0.2	°/h/G	Opsional
14	Stabilitas bias selama perubahan vakum	≤ 0.3	°/jam	0~0.085~0Mpa@2min
15	Getaran	20Hz 2000Hz Hz/10min X Y Z
16	Dampak	15g (tiga kali) setengah gelombang sinus / 11ms ± X ± Y ± Z

Sumber Daya

Sumber daya listrik	+5V	-5V
Fluktuasi tegangan	4.75V ~ 5.25V	-4,75V ~-5,25V
Tegangan gelombang nominal	20mV	20mV
Konsumsi daya	1.5A	0.6A

Persyaratan Pengangkutan dan Penyimpanan

Pemberitahuan Pengangkutan

Letakkan produk sesuai dengan arah yang ditunjukkan pada kotak kemasan
Ketika kisaran suhu adalah -40°C+70°C, ia diizinkan untuk diangkut dengan transportasi jalan, kereta api, udara dan air
Pastikan bahwa kotak kemasan diikat pada pengangkut tanpa bergerak selama pengiriman

Pemberitahuan Penyimpanan

Produk yang dimasukkan ke dalam kotak kemasan harus disimpan di gudang ber-AC di bawah tekanan atmosfer standar, suhu lingkungan 15°C~35°C
Periode penyimpanan produk adalah 15 tahun.

Pengungkapan dan Pemeriksaan

Pemeriksaan Pengungkapan

Periksa tampilan kotak kemasan untuk tabrakan dan kerusakan fisik lainnya
Perlindungan listrik statis harus dilakukan saat mengeluarkan produk

Pemeriksaan Dokumen Bukti Pengiriman

Sertifikat kualifikasi produk
F70G Laporan penerimaan giroskop serat optik loop tertutup
F70G Instruksi pemeliharaan untuk giroskop serat optik loop tertutup (1 pcs per batch)
