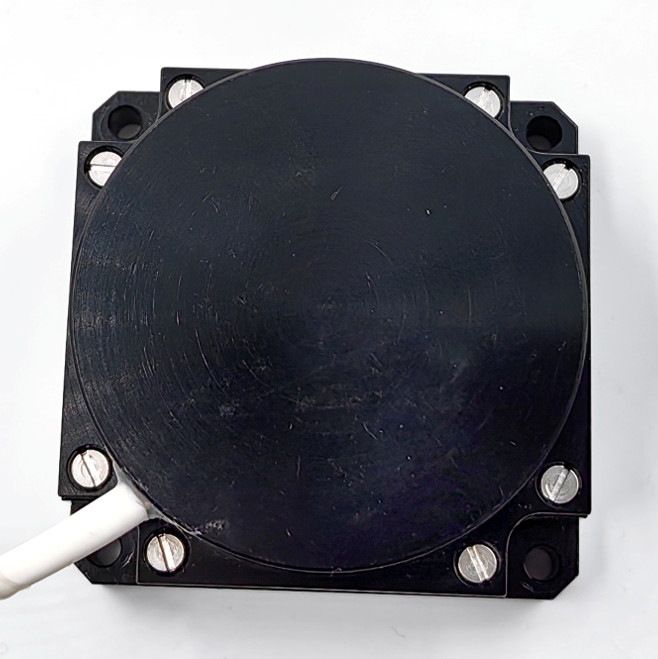

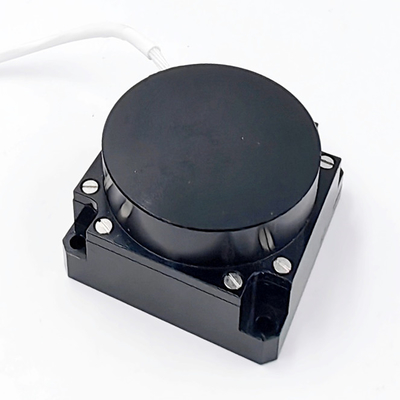

50mm Fiber Optic Gyro Fog Low Zero Bias Sensor Giroskop

50mm FOG Low Zero Bias Gyroscope Sensor Pabrik Pasokan Gyro

Pengantar

Produk ini adalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut produk adalah cincin serat optik, sebuah sirkuit deteksi digital dengan loop tertutup diadopsi untuk mengekstrak perbedaan jalur optik dari cahaya yang menyebar ke arah arah jarum jam dan ke arah arah arah jarum jam yang disebabkan oleh kecepatan sudut fisik eksternal,yang terdeteksi oleh cincin serat optik, dan sementara itu sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik tunduk pada umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan,dan tujuan deteksi sinyal kecepatan sudut tercapai.

Produk ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, yang menyediakan informasi peningkatan sudut sumbu tunggal dan informasi suhu internal.

Produk ini terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi menengah, sistem posisi dan orientasi, dan sistem stabilisasi servo.

Parameter Utama

Komponen utama produk adalah sebagai berikut:

1. Unit jalur optik terdiri dari sumber cahaya SLD, re serat optik, modulator fase optik terintegrasi, kopling serat optik dan detektor optik;
2. Unit sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol;
3. Bagian struktur gyroscope.

Dimensi keseluruhan (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Dimensi instalasi (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3.2 mm × 4, seperti dalam Gambar Seperti yang ditunjukkan.

Perhatian

Catatan yang relevan adalah sebagai berikut:

1. Untuk menghindari kerusakan kinerja gyroscope dan mengurangi masa pakai gyroscope,operasi sering menyalakan dan mematikan tidak harus dilakukan dalam proses menggunakan gyroscope.
2. Sebelum gyroscope diaktifkan,sistem catu daya harus diperiksa untuk memastikan bahwa tidak ada sirkuit pendek antara titik listrik catu daya dan antara cangkang giroskop dan titik listrik;
3. Dalam hal operasi yang tidak normal dari produk ini, produsen harus dikonsultasikan.
4. Giroskop serat optik adalah instrumen presisi, sehingga harus ditangani dengan hati-hati selama penggunaan dan transportasi.
5. Jalur sinyal input dan output produk yang benar dan saluran pasokan listrik harus dijamin;
6. Hal ini diperlukan untuk mengambil tindakan anti-statis dalam proses kontak dengan produk;
7. Intensitas medan magnet di sekitar lokasi produk harus kurang dari 1G.

F50A FOB MANUAL.pdf
