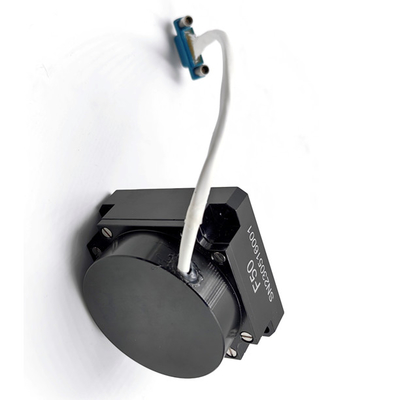

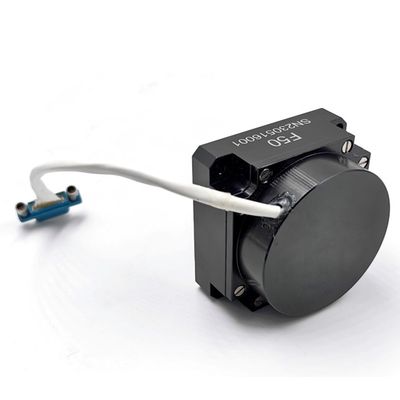

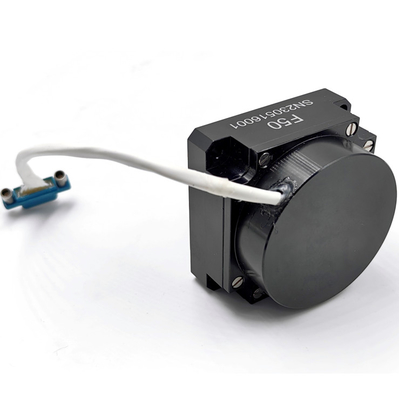

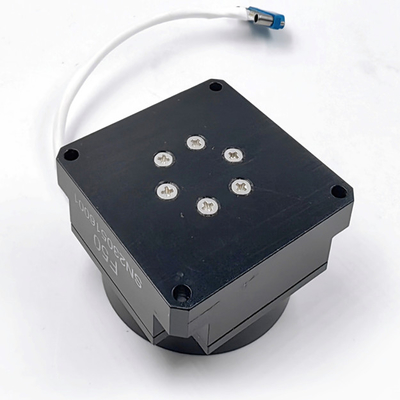

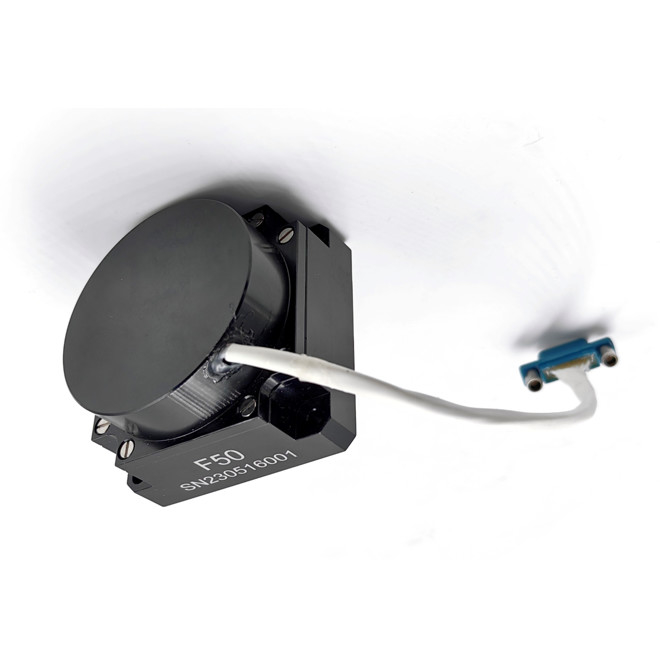

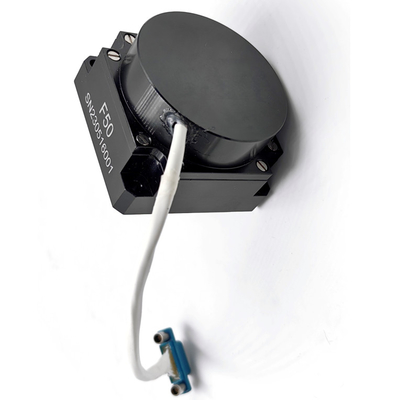

Inertial Angular Rate Sensor Integrated Optic Gyroscope Efek Sagnac

Inertial Angular Rate Sensor Optical Sagnac Effect Fiber Gyro

Produk ini adalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut produk adalah cincin serat optik, sebuah sirkuit deteksi digital dengan loop tertutup diadopsi untuk mengekstrak perbedaan jalur optik dari cahaya yang menyebar ke arah arah jarum jam dan ke arah arah arah jarum jam yang disebabkan oleh tingkat sudut fisik eksternal,yang terdeteksi oleh cincin serat optik, dan sementara itu sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik tunduk pada umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan,dan tujuan deteksi sinyal kecepatan sudut tercapai.

Produk ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, yang menyediakan informasi peningkatan sudut sumbu tunggal dan informasi suhu internal.

Produk ini terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi menengah, sistem posisi dan orientasi, dan sistem stabilisasi servo.

Komponen utama produk adalah sebagai berikut:

1. Unit jalur optik terdiri dari sumber cahaya SLD, re serat optik, modulator fase optik terintegrasi, kopling serat optik dan detektor optik;
2. Unit sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol;
3. Bagian struktur gyroscope.

Dimensi keseluruhan (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Dimensi instalasi (mm): 43 ± 0,1 × 43 ± 0,1 (L × L), Φ3.2 mm × 4, seperti Gambar Seperti yang ditunjukkan.

Parameter Utama

F50A FOB MANUAL.pdf
