Sensor Gyro Serat Optik Inersia 3 Sumbu Presisi Tinggi dengan Modulator Optik

Ukuran

Dimensi keseluruhan kotak sirkuit (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (P × L × T);

Dimensi unit penginderaan serat optik (mm): Ф92 × 27;

Dimensi pemasangan kotak sirkuit (mm): (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4mm × 4;

Dimensi pemasangan unit penginderaan serat optik:

Seperti Gambar.2 Diagram skema pemasangan unit penginderaanSeperti yang ditunjukkan.

Karakteristik Kinerja

Produk ini adalah sensor laju sudut inersia berdasarkan efek optik Sagnac, yang digunakan untuk mengukur laju sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan laju sudut produk adalah cincin serat optik, rangkaian deteksi loop tertutup digital diadopsi untuk mengekstraksi perbedaan jalur optik dari cahaya propagasi searah jarum jam dan berlawanan arah jarum jam yang disebabkan oleh laju sudut fisik eksternal dan dirasakan oleh cincin serat optik, dan sementara itu , sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik mengalami umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan, dan tujuan deteksi sinyal laju sudut presisi tinggi tercapai.

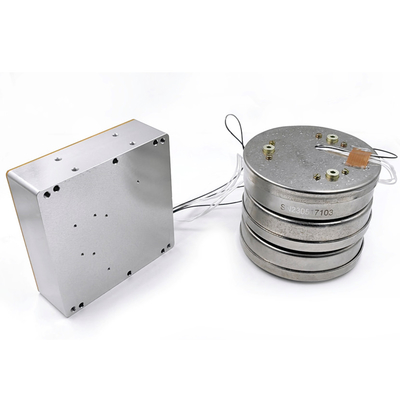

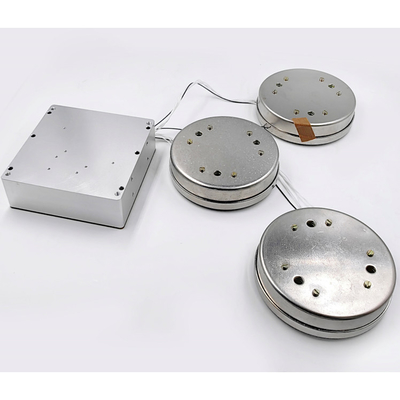

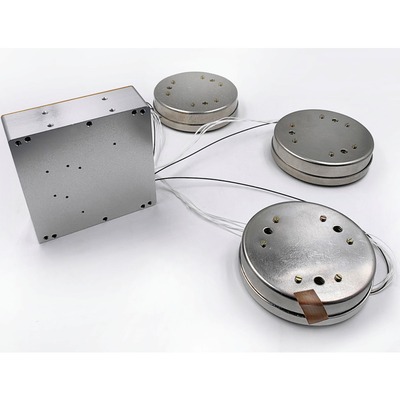

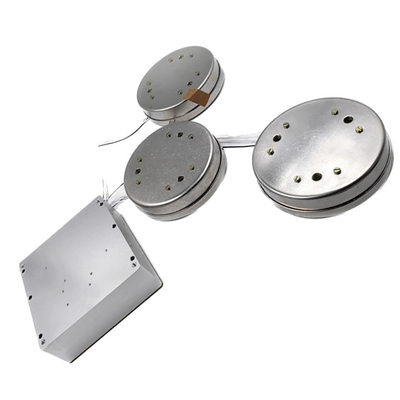

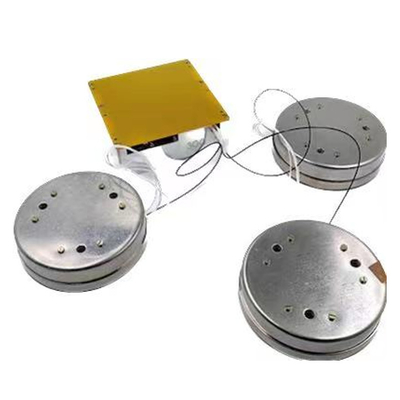

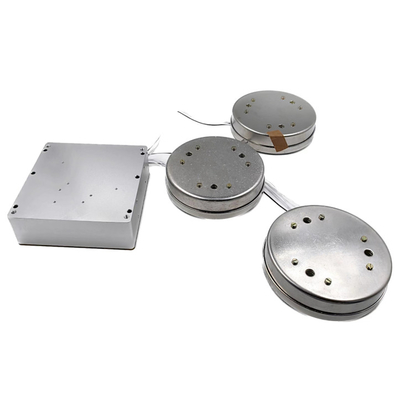

Produk ini terdiri dari unit sensor kecepatan sudut optik dan unit deteksi sinyal, serta memberikan informasi kenaikan sudut tiga sumbu dan suhu internal.

Produk ini terutama cocok untuk sistem navigasi inersia presisi tinggi, sistem pemosisian dan orientasi, serta aplikasi lainnya.

Komponen utama produk adalah sebagai berikut:

1. Unit jalur optik terdiri dari sumber cahaya serat erbium, cincin serat optik, modulator fase optik terintegrasi, penggandeng serat optik, dan fotodetektor;
2. Unit sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol;
3. Bagian struktural giroskop.

Definisi pin
