Sensor Laju Sudut Inersia Gyro Serat Triaksial Untuk Navigasi

Nama merek:	Firepower
Nomor Model:	IMU115
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Military standard

Rentang pengukuran:

± 250/500°/dtk

Stabilitas bias nol:

3°/ jam

Lebar pita:

80Hz

Faktor skala nonlinier:

0,02%FS

Variasi bias nol pada rentang suhu penuh:

±0,3º/dtk

Kisaran bias nol:

±0,2 º/dtk

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

50/bulan

Menyoroti:

Gyro Serat Triaksial

Gyro Serat untuk Navigasi

Gyro Serat Sensor Inersia

Deskripsi produk

Gyro Serat Triaksial: Koefisien Jalan Acak ≤0,001°/h1/2;Rentang Pengukuran ±300°/dtk untuk Navigasi

Karakteristik Kinerja

Nomor seri	Barang uji	Satuan	Persyaratan teknis
1	Rentang pengukuran	º/dtk	±300
2	Stabilitas nol bias pada suhu kamar (Perataan 100 detik, 1σ)	º/jam	≤0,01
3	Pengulangan tanpa bias	º/jam	≤0,01
4	Koefisien jalan acak	º/h1/2	≤0.001
5	Pengulangan faktor skala	ppm	≤100
6	Suhu Operasional	℃	-40~+60
7	Suhu penyimpanan	℃	-50~+70
8	Tegangan suplai	V	+5V
9	Bandwidth	Hz	>200
10	Konsumsi daya stabil	W	≤7
11	Waktu mulai	min	1
12	Mulai konsumsi daya seketika	W	≤ 10 (dalam 3 detik setelah dihidupkan)

Produk ini adalah sensor laju sudut inersia berdasarkan efek optik Sagnac, yang digunakan untuk mengukur laju sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan laju sudut produk adalah cincin serat optik, rangkaian deteksi loop tertutup digital diadopsi untuk mengekstraksi perbedaan jalur optik dari cahaya propagasi searah jarum jam dan berlawanan arah jarum jam yang disebabkan oleh laju sudut fisik eksternal dan dirasakan oleh cincin serat optik, dan sementara itu , sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik mengalami umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan, dan tujuan deteksi sinyal laju sudut presisi tinggi tercapai.

Produk ini terdiri dari unit sensor kecepatan sudut optik dan unit deteksi sinyal, serta memberikan informasi kenaikan sudut tiga sumbu dan suhu internal.

Produk ini terutama cocok untuk sistem navigasi inersia presisi tinggi, sistem pemosisian dan orientasi, serta aplikasi lainnya.

Ukuran

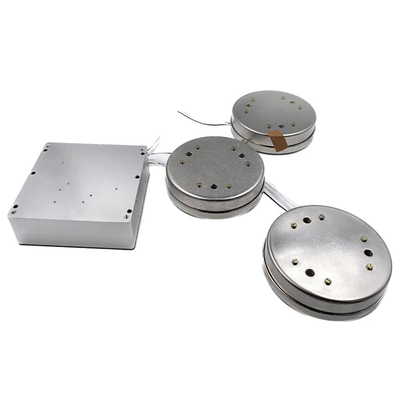

Sensor Laju Sudut Inersia Gyro Serat Triaksial Untuk Navigasi 0

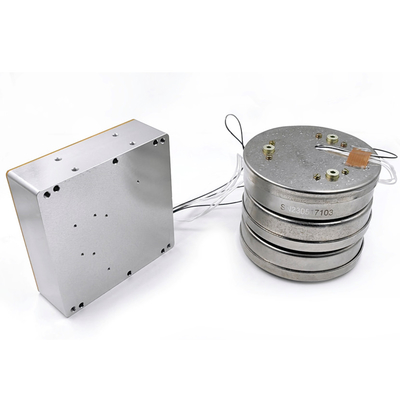

Sensor Laju Sudut Inersia Gyro Serat Triaksial Untuk Navigasi 1

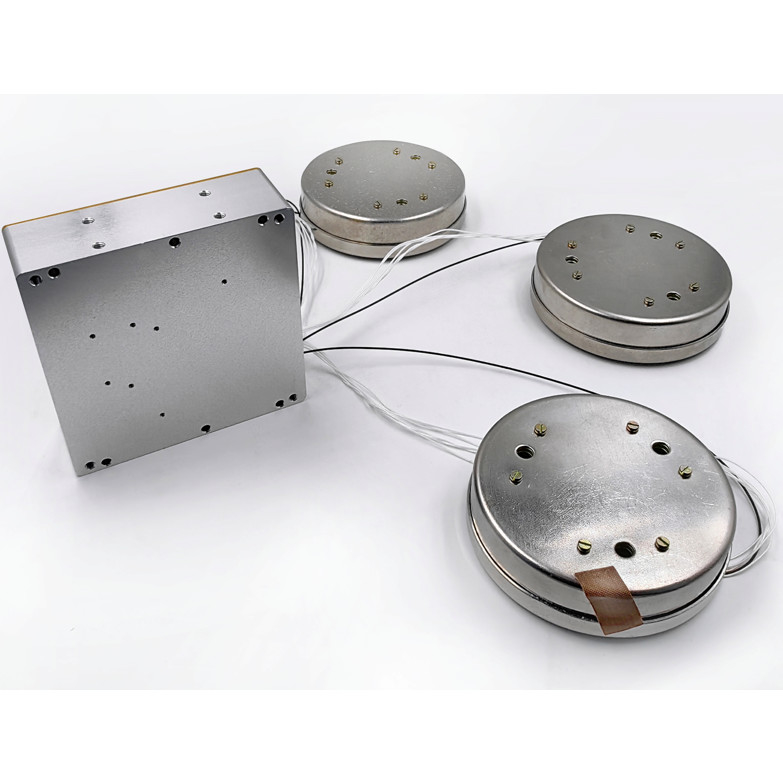

Sensor Laju Sudut Inersia Gyro Serat Triaksial Untuk Navigasi 2

Dimensi keseluruhan kotak sirkuit (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (P × L × T);

Dimensi unit penginderaan serat optik (mm): Ф92 × 27;

Dimensi pemasangan kotak sirkuit (mm): (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4mm × 4;

Dimensi pemasangan unit penginderaan serat optik:

Seperti Gambar.2 Diagram skema pemasangan unit penginderaanSeperti yang ditunjukkan.
