Mode Output RS422 Gyro Serat Optik Pilihan Baru Selain Gyro FOG Dan MEMS

Nama merek:	Firepower
Nomor Model:	FCG24A
Moq:	1
harga:	1600 USD
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Sertifikasi:

Modus keluaran:

RS422

Jangkauan:

≥500°/dtk

Bias （Allan):

≤0,2°/jam

Konsumsi:

≤0,7w

Sumber daya listrik:

5(±0,15)V

Jalan acak:

≤0,04°/√h(1σ)

Faktor skala:

4 mv/°/dtk

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

100/bulan

Menyoroti:

Gyro Serat Optik RS422

Gyro Serat Optik 0

7w

Deskripsi produk

pilihan gyro baru selain FOG dan MEMS gyro

Tabel 1 Parameter Kinerja Utama

Item	FCG24D	Satuan
Modus Keluaran	Analog
Penyambung	Pelat las
Sumbu	1
Konsumsi	≤0,7	w
Sumber Daya listrik	5(±0,15)	V
Jalan acak	≤0,1	°/√h(1σ)
Jangkauan	≥500	°/detik
Bias (10s,1σ)	≤2	°/jam
Bias (Allan)	≤0.2	°/jam
Pengulangan bias (Allan)	≤0.2	°/jam
Faktor skala	4	mv/°/dtk
Faktor skala Non-linearitas	≤1000	PPM(1σ)
Waktu mulai	≤1	s
Bandwidth	450	Hz
Suhu Kerja	-45~+70	℃
Toko Temp.	-55~+85	℃
Getaran	20~2000,0,04	Hz, g²/Hz
Ukuran	Φ24*40	mm
Berat	≤30	g

1 Lingkup

Dokumen ini menetapkan persyaratan dan metode untuk penggunaan dan pemeliharaan giroskop serat optik mikro-nano FCG-24 (disingkat produk).

2 Referensi dan Standar

GJB1649-1993 Program Kontrol ESD untuk Produk Elektronik

3 Definisi

Tidak ada.

4 Pengenalan produk

4.1 Ikhtisar Produk

Giroskop serat optik mikro-nano FCG-24 (selanjutnya disebut sebagai produk ini) adalah sensor laju sudut yang mengintegrasikan optik dengan keluaran analog, mekanik, dan elektronik.Ini didasarkan pada efek Sagnac, mengintegrasikan berbagai perangkat serat mikro-nano, dan mewujudkan proses deteksi dengan mendeteksi, memproses, dan mengumpan balik perbedaan fase yang dihasilkan oleh dua berkas cahaya yang merambat dalam arah berlawanan.

Produk ini terutama terdiri dari komponen jalur optik, komponen sirkuit, dan komponen struktural.Ini memiliki karakteristik struktur sederhana, tidak ada bagian yang bergerak, tidak ada bagian yang aus, mulai cepat, ukuran kecil, ringan, dan sebagainya.Dan dapat diterapkan pada pengendalian sikap dan pengukuran pembawa tersebut.

4.2 Komposisi

Produk ini terutama terdiri dari komponen-komponen berikut:

A) rakitan jalur optik;

B) Deteksi dan papan sirkuit sinyal kontrol;

C) kerangka cincin serat optik, cangkang dan bagian struktural lainnya;

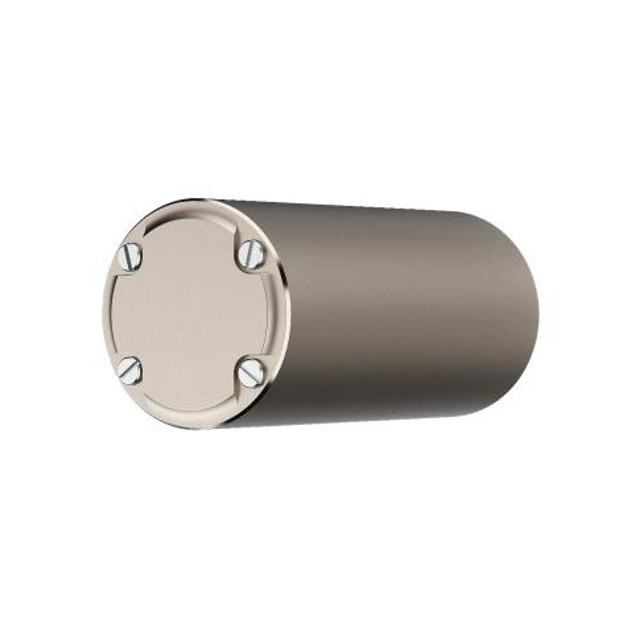

4.3 Penampilan dan dimensi

Produk berbentuk silinder, dengan dimensi keseluruhan φ24 mm × 40mm

Gambar 1 Garis gambar giroskop serat optik mikro-nano FCG-24

4.4 Berat

≤40g.

4.5 Suhu pengoperasian

-40 ℃ ~ + 65 ℃.

4.6 Suhu penyimpanan

-55 ℃ ~ + 85 ℃.

4.7 Getaran acak

Tingkat getaran acak: 20g, rentang frekuensi: 20Hz ~ 2000Hz.

4.9.1 Antarmuka mekanis

Permukaan bawah produk adalah permukaan pemasangan, dengan 3 ulir M3 dan sambungan mekanis eksternal.

Gambar 2 Dimensi Instalasi

4.9.2 Persyaratan Daya

Catu daya eksternal ke produk memiliki dua sirkuit, dan persyaratannya ditunjukkan pada Tabel 2:

Tabel 2 Persyaratan Catu Daya Eksternal

	+5V
Voltase	4.85V~5.15V
Riak	20mV
Arus listrik	0,25A
