Giroskop Serat Optik Mikro Dengan Output Analog Perangkat Serat Nano FOG

Nama merek:	Firepower
Nomor Model:	FCG24D
Moq:	1
harga:	1600 USD
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Sertifikasi:

Modus keluaran:

Analog

Jangkauan:

≥500°/dtk

Bias （Allan):

≤0,2°/jam

Konsumsi:

≤0,7w

Sumber daya listrik:

5(±0,15)V

Jalan acak:

≤0,1°/√h(1σ)

Faktor skala:

4 mv/°/dtk

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

100/bulan

Menyoroti:

Giroskop Serat Optik Nano

Giroskop Serat Optik Mikro

Giroskop Serat Optik Keluaran Analog

Deskripsi produk

Giroskop Serat Optik Mikro dengan Output Analog Perangkat Serat Mikro-Nano FOG

1 Ruang Lingkup

Dokumen ini menetapkan persyaratan dan metode untuk penggunaan dan pemeliharaan giroskop serat optik mikro-nano FCG-24 (selanjutnya disebut produk).

2 Referensi dan Standar

GJB1649-1993 Program Kontrol ESD untuk Produk Elektronik

3 Definisi

Tidak ada.

4 Pengantar Produk

4.1 Ikhtisar Produk

Giroskop serat optik mikro-nano FCG-24 (selanjutnya disebut sebagai produk ini) adalah sensor laju sudut yang mengintegrasikan optik dengan output analog, mekanik, dan elektronik. Berdasarkan efek Sagnac, ia mengintegrasikan berbagai perangkat serat mikro-nano, dan mewujudkan proses deteksi dengan mendeteksi, memproses, dan memberikan umpan balik perbedaan fase yang dihasilkan oleh dua berkas cahaya yang merambat dalam arah yang berlawanan.

Produk ini terutama terdiri dari komponen jalur optik, komponen sirkuit, dan komponen struktural. Ia memiliki karakteristik struktur sederhana, tidak ada bagian yang bergerak, tidak ada bagian yang aus, start cepat, ukuran kecil, ringan, dan sebagainya. Dan dapat diterapkan pada kontrol sikap dan pengukuran pembawa.

4.2 Komposisi

Produk ini terutama terdiri dari komponen berikut:

A) rakitan jalur optik;

B) Papan sirkuit sinyal deteksi dan kontrol;

C) Rangka cincin serat optik, cangkang, dan bagian struktural lainnya;

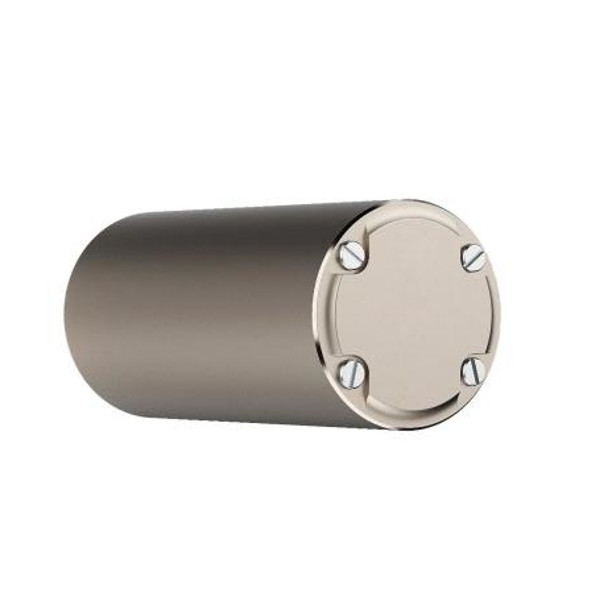

4.3 Penampilan dan dimensi

Produk ini berbentuk silinder, dengan dimensi keseluruhan φ24 mm × 40mm

Gambar 1 Gambar Garis Besar giroskop serat optik mikro-nano FCG-24

4.4 Berat

≤40g.

4.5 Suhu pengoperasian

-40℃~+65℃.

4.6 Suhu penyimpanan

-55℃~+85℃.

4.7 Getaran acak

Tingkat getaran acak: 20g, rentang frekuensi: 20Hz ~ 2000Hz.

Tabel 1 Parameter Kinerja Utama

Item	FOG24D	Satuan
Mode Output	Analog
Konektor	Pelat las
Sumbu	1
Konsumsi	≤0.7	w
Catu Daya	5(±0.15)	V
Jalan acak	≤0.1	°/√h(1σ)
Rentang	≥500	°/s
Bias (10s,1σ)	≤2	°/h
Bias (Allan)	≤0.2	°/h
Pengulangan bias (Allan)	≤0.2	°/h
Faktor skala	4	mv/° /s
Non-linearitas faktor skala	≤1000	PPM(1σ)
Waktu mulai	≤1	s
Bandwidth	450	Hz
Suhu Kerja	-45~+70	℃
Suhu Penyimpanan	-55~+85	℃
Getaran	20~2000,0.04	Hz,g²/Hz
Dimensi	Φ24*40	mm
Berat	≤30	g

4.9.1 Antarmuka mekanis

Permukaan bawah produk adalah permukaan pemasangan, dengan 3 ulir M3 dan koneksi mekanis eksternal.

Gambar 2 Dimensi Pemasangan

4.9.2 Persyaratan Daya

Catu daya eksternal ke produk memiliki dua sirkuit, dan persyaratannya ditunjukkan pada Tabel 2:

Tabel 2 Persyaratan Catu Daya Eksternal

	+5V
Tegangan	4.85V~5.15V
Riak	20mV
Arus listrik	0.25A
