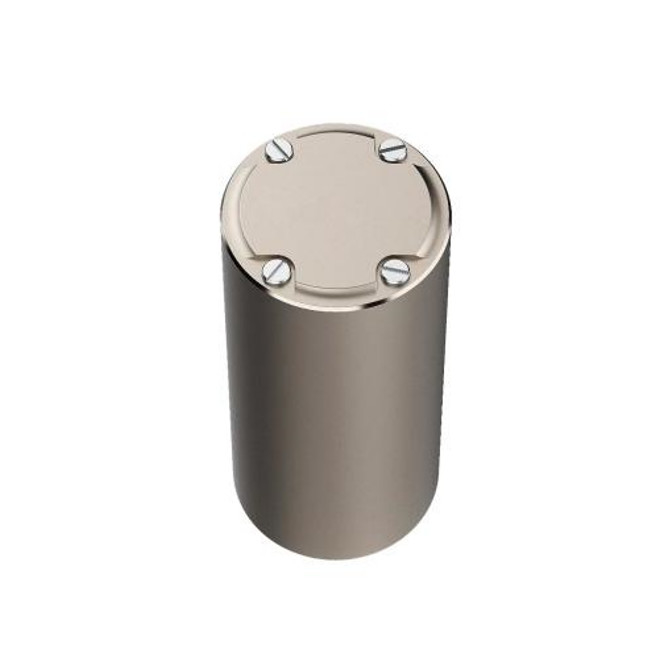

Micro Nano Fiber Optic Gyroscope Kelas Industri Output Analog FOG

Nama merek:	Firepower
Nomor Model:	FCG24D
Moq:	1
harga:	1600 USD
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Sertifikasi:

Modus keluaran:

Analog

Konektor:

Pelat las

Mengukur sumbu:

Konsumsi:

≤0,7w

Sumber daya listrik:

5(±0,15)V

Jalan acak:

≤0,1°/√h(1σ)

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

100/bulan

Menyoroti:

Giroskop Serat Optik Pelat Las

Giroskop Serat Optik Mikro Nano

Gyro Serat Optik Akurasi Tinggi

Deskripsi produk

Micro-Nano Fiber Optic Gyroscope Keakuratan Tinggi Biaya Rendah FOG

1 Lingkup

Dokumen ini menentukan persyaratan dan metode untuk penggunaan dan pemeliharaan FCG-24 micro-nano fiber optic gyroscope (produk untuk pendek).

2 Referensi dan Standar

GJB1649-1993 Program Kontrol ESD untuk Produk Elektronik

3 Definisi

Tidak ada.

4 Pengenalan produk

4.1 Gambaran Produk

FCG-24 micro-nano fiber optic gyroscope (selanjutnya disebut sebagai produk ini) adalah sensor kecepatan sudut yang mengintegrasikan optik dengan output analog, mekanika dan elektronik.Hal ini didasarkan pada efek Sagnac, mengintegrasikan berbagai perangkat serat mikro nano, dan mewujudkan proses deteksi dengan mendeteksi,pemrosesan dan feed kembali perbedaan fase yang dihasilkan oleh dua sinar cahaya yang menyebar ke arah yang berlawanan.

Produk ini terutama terdiri dari komponen jalur optik, komponen sirkuit dan komponen struktural.ukuran kecil, berat ringan dan sebagainya. dan dapat diterapkan untuk kontrol sikap dan pengukuran pembawa.

4.2 Komposisi

Produk ini terutama terdiri dari komponen berikut:

A) sebuah rangkaian jalur optik;

B) Papan sirkuit sinyal deteksi dan kontrol;

C) Kerangka, cangkang dan bagian struktural lainnya dari cincin serat optik;

4.3 Penampilan dan dimensi

Produk berbentuk silinder, dengan dimensi keseluruhan φ24 mm × 40 mm

Gambar 1 Gambar garis besar dari MFOG-24 micro-nano fiber optic gyroscope

4.4 Berat

≤ 40g.

4.5 Suhu operasi

-40°C~+65°C.

4.6 Suhu penyimpanan

-55°C~+85°C.

4.7 Getaran acak

Tingkat getaran acak: 20g, rentang frekuensi: 20Hz ~ 2000Hz.

Tabel 1 Parameter kinerja utama

Posisi	MFOG24D	Satuan
Mode output	Analog
Konektor	Plat pengelasan
sumbu	1
Konsumsi	≤ 0.7	w
Sumber Daya	5 ((± 0,15)	V
Perjalanan acak	≤ 0.1	°/√h(1σ)
Jangkauan	≥ 500	°/s
Bias (10s,1σ)	≤ 2	°/jam
Bias (Allan)	≤ 0.2	°/jam
Bias repeatability ((Allan)	≤ 0.2	°/jam
Faktor skala	4	mv/° /s
Skala faktor Non-linearitas	≤ 1000	PPM ((1σ)
Waktu memulai	≤ 1	s
Bandwidth	450	Hz
Bekerja sementara.	-45 ~ +70	°C
Simpan suhu.	-55 ~ +85	°C
Getaran	20~2000,0.04	Hz,g2/Hz
Dimensi	Φ24*40	mm
Berat badan	≤ 30	g
