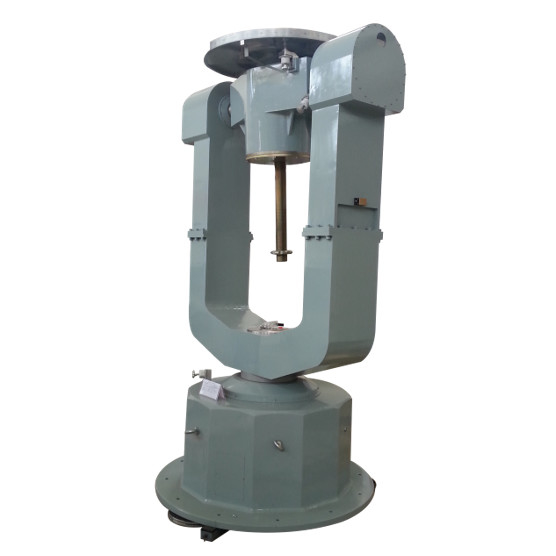

360 Derajat Tiga Axis Turntable Rotasi Rotasi Gratis Simulator

meja putar triaksial 360deg simulator gerak rotasi bebas berkelanjutan simulator posisi tiga sumbu

1 Kata Pengantar

Sesuai dengan kebutuhan XXX, perlu untuk membeli meja putar tiga sumbu dengan fungsi posisi, kecepatan, dan simulasi.

2 Indeks teknis utama

2.1 Berat beban: 30 Kg

2.2 Ukuran beban: diameter 500 mm × 500 mm;

2.3 Struktur meja mekanis: UUT

2.4 Persimpangan tiga sumbu: dalam radius bola 0,25mm (jaminan pemesinan)

2.5 Akurasi rotasi kemiringan: bergulir ± 5

Pitch ± 5

Bantalan ± 5

2.6 Tegak lurus tiga sumbu: sumbu roll dan sumbu pitch ± 5

2.7 Akurasi posisi posisi sudut tiga sumbu: ± 6

2.8 Resolusi pengukuran posisi sudut tiga sumbu: 0,36

2.9 Rentang rotasi tiga sumbu: kontinu tiga sumbu

2.10 Rentang kecepatan sudut: gulungan ± 0,001 °/dtk ~ 400 °/dtk

Pitch ± 0,001 °/dtk ~ 400 °/dtk

Azimuth ± 0,001 °/s-200 °/s

2.11 Akurasi kecepatan sudut: 5 × 10^-5(rata-rata 360 °)

5 × 10^-4(10 ° rata-rata)

5 × 10^-3(1 ° rata-rata)

2.12 Stabilitas kecepatan sudut: 5 × 10^-5(rata-rata 360 °)

5 × 10^-4(10 ° rata-rata)

5 × 10^-3(1 ° rata-rata)

2.13 Percepatan sudut maksimum: roll 200 °/s²

Nada 200 °/dtk²

Bantalan 100 °/s²

2.15 Antarmuka Simulasi

Dengan fungsi simulasi digital, antarmuka komunikasi RS-232, baud rate akan ditentukan.

2.16 Cincin Slip Konduktif (TBD)

Loop adalah loop umum, di mana:

Cincin daya: 28 V, 10 A;

Resistansi kontak cincin slip: 0,005Ω (statis), 0,01Ω (dinamis).

2.17 Catu Daya

A) Tiga fase empat kawat, 380V ± 10%, 50 Hz ± 3%

B) Fase tunggal, 220V ± 10%, 50HZ ± 3%

2.18 Kondisi kerja

A) Suhu operasi: 20 ± 10 ;

B) Kelembaban relatif: 50% (30 );

C) Resistansi pembumian kabel arde kurang dari 2Ω;

D) dengan pondasi isolasi seismik;

E) Tidak ada interferensi elektromagnetik yang kuat di sekitar.
