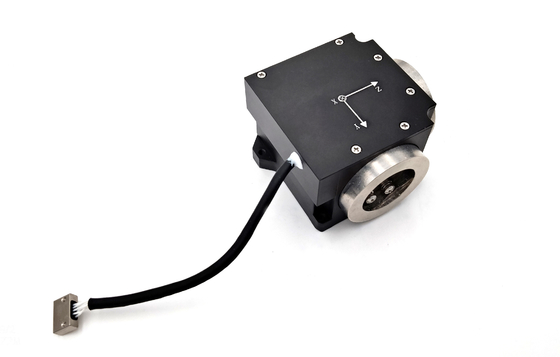

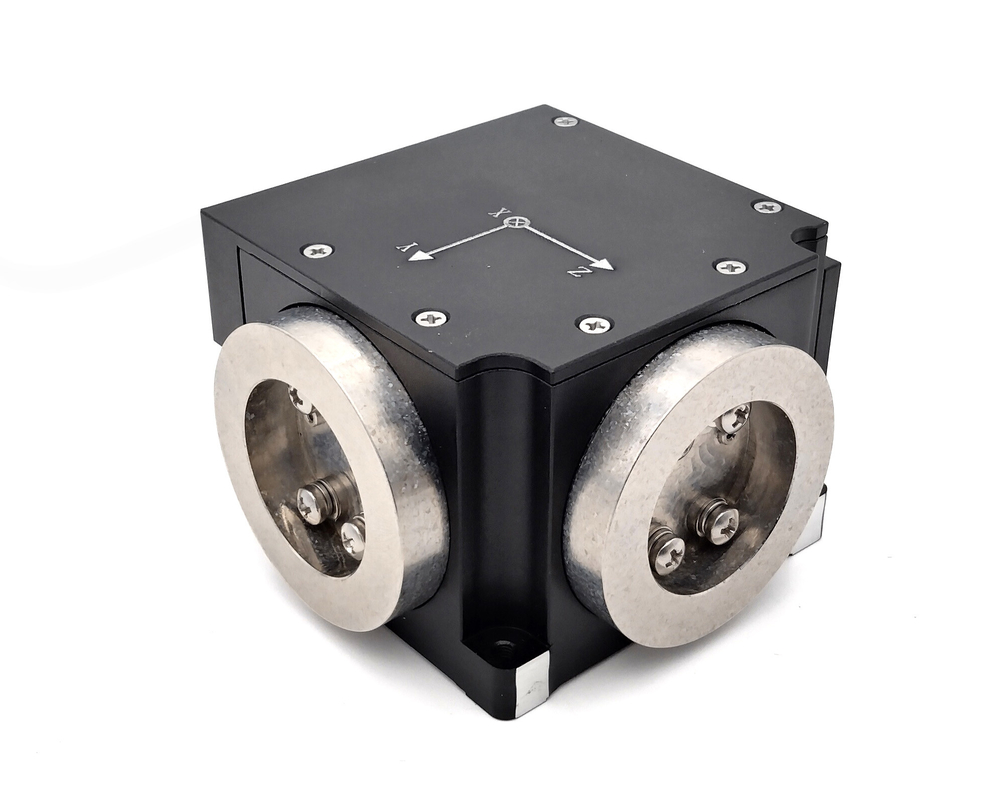

Digital Closed Loop Three Axis Integrated Fiber Optic Gyro untuk navigasi UGV

Nama merek:	FIREPOWER
Nomor Model:	HG4930C
Moq:	1
harga:	7000$
Ketentuan Pembayaran:	L/C,T/T,Western Union
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

±500°/dtk

Stabilitas nol-bias:

0,3°/jam

Pengulangan tanpa bias:

0,3°/jam

Nonlinier faktor skala:

≤50ppm

Bandwidth:

≥200Hz

Sensitivitas bias nol:

≤0,07°/jam/Gs

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

UGV Navigasi Fiber Optic Gyro

Gyro optik serat tiga sumbu

Gyroscopic Fiber Optic Closed Loop

Deskripsi produk

Deskripsi Produk

TG-40Madalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut dari produk adalah cincin serat optik, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, dan sementara itu sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik tunduk pada umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan,dan tujuan deteksi sinyal kecepatan sudut presisi tinggi tercapai.Ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, menyediakan informasi peningkatan sudut gyro dan informasi suhu internal.terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi menengah dan tinggi, sistem posisi dan orientasi, sistem stabilisasi servo, dll.

Komposisi

(a) Bagian kotak sirkuit terdiri dari sumber cahaya serat erbium-doped, sinyal deteksi dan kontrol sirkuit, serat kopling dan detektor fotoelektrik;

(b) Bagian kepala sensor meter terdiri dari kumparan serat optik dan panduan gelombang Y;

Penampilan dan dimensi instalasi

(a)Dimensi keseluruhan

Dimensi keseluruhan (mm):71.5mm ± 0,1mm * 71,5mm ± 0,1mm * 45,0mm ± 0,1mm (L * W * H, termasuk kepala meter);

(b)Dimensi instalasi

Dimensi instalasi (mm):58.5mm ± 0,1mm * 53,0mm ± 0,1mm * 52,5mm ± 0,1mm * 44,5mm ± 0,1mm; posisi lubang 4 * Φ3.5

Berat badan

Total berat produk 370g±10g.

Parameter teknis

Nomor seri	Titik uji	Satuan	Persyaratan teknis
1	Mulailah- Di atas waktu	s	3
2	Stabilitas bias nol (10 s smoothing)	(°) / jam	≤ 0.3
3	Kemungkinan pengulangan tanpa bias	(°) / jam	≤ 0.3
4	Koefisien berjalan acak	(o) /h1/2	≤ 0.01
5	Skala faktor non-linearitas	ppm	≤ 50
6	Repeatability faktor skala	ppm	≤ 50
7	Suhu operasi	°C	-45 ~ +70
8	Suhu penyimpanan	°C	-55 ~ +80
9	Jangkauan Dinamis	(°) /s	± 500
10	Tegangan pasokan	V	+5V
11	Konsumsi daya keadaan konstan (suhu penuh)	W	≤ 8

Gambar garis besar
