Tingkat Taktis Tiga sumbu presisi tinggi Fiber Optic Gyroscope Inertial Navigation Sensor

Nama merek:	FIREPOWER
Nomor Model:	3OG-40M
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	L/C, T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

± 500/± 800°/s

Stabilitas nol-bias:

≤0,3°/jam

Pengulangan tanpa bias:

≤0,3°/jam

Nonlinier faktor skala:

≤50ppm

Bandwidth:

≥200Hz

Sensitivitas bias nol:

≤0,07°/jam/Gs

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Inertial Navigation Sensor Fiber Optic Gyroscope

Gyroscope Serat Optik Tiga Poros

Giroskop Serat Optik Presisi Tinggi

Deskripsi produk

Tingkat Taktis Tiga sumbu presisi tinggi Fiber Optic Gyroscope Inertial Navigation Sensor

Deskripsi Produk

3OG-40M adalah sensor kecepatan sudut inersia presisi tinggi berdasarkan efek Sagnac optik, yang dirancang untuk mengukur kecepatan sudut platform yang bergerak di sepanjang sumbu sensitifnya.Pada inti dari perangkat ini adalah cincin serat optik canggih, yang berfungsi sebagai unit penginderaan kecepatan sudut.
Ini menggunakan sirkuit deteksi digital dengan loop tertutup untuk mengekstrak perbedaan jalur optik yang dibuat oleh interferensi antara gelombang cahaya yang menyebar ke arah arah jarum jam dan ke arah yang bertentangan.Perbedaan jalur optik ini, yang diinduksi oleh kecepatan sudut eksternal, secara akurat terdeteksi oleh cincin serat optik.memungkinkan modulasi dan demodulasi real-time.
Melalui mekanisme kontrol loop tertutup canggih ini, 3OG-40M mencapai deteksi kecepatan sudut presisi tinggi dengan stabilitas dan keandalan yang luar biasa.Hal ini membuatnya ideal untuk aplikasi yang membutuhkan pengukuran inersia yang akurat, seperti navigasi, stabilisasi, dan sistem kontrol gerak di bidang aeroangkasa, pertahanan, dan industri.

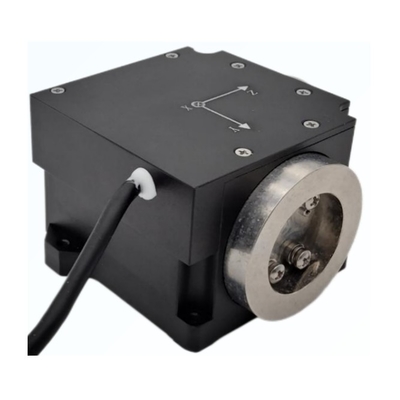

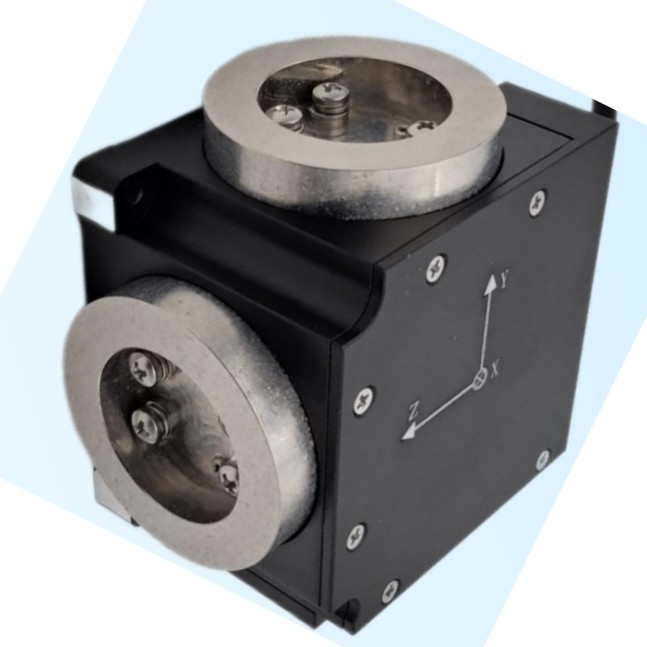

Rincian Gambar

Parameter teknis

Serial Nomor	Titik uji	Satuan	3OG-40	3OG-40M	3OG-56
1	Dimensi keseluruhan	mm	71.5×71.5×45
2	Waktu awal	S	3	3	3
3	Posisi nol	(°) / jam	≤ 1	≤ 1	≤ 1
4	Stabilitas bias nol pada Suhu ruangan (suhu konstan)	(°) / jam	≤ 0,08 (< 10 s)	≤ 0,3 (< 10 s)	≤ 1 (< 10 s)
6	Kemungkinan pengulangan tanpa bias	(°) / jam	≤ 0.08	≤ 0.3	≤ 1
7	Sensitivitas bias nol	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Perjalanan acak Koefisien	()/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Nonlinearitas faktor skala	ppm	≤ 20	≤ 50	≤ 100
10	Asimetri faktor skala	ppm	≤10	≤ 30	≤ 50
11	Repeatability faktor skala	ppm	≤ 20	≤ 50	≤ 100
12	Sempadan	(°) / jam	≤ 0.05	≤ 0.05	≤ 0.08
13	Resolusi	(°) / jam	≤ 0.05	≤ 0.05	≤ 0.05
14	Bandwidth	Hz	≥ 200	≥ 200	≥ 200
15	Suhu operasi	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Suhu penyimpanan	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	Jangkauan Dinamis	(°) /s	± 500/± 800	± 500/± 800	± 500/± 1000
18	Tegangan pasokan	V	+5	+5	+5
19	Daya dalam keadaan stabil konsumsi	W	≤4	≤4	≤4
20	Suhu penuh stabil konsumsi daya negara	W	≤ 8	≤ 8	≤ 8
21	Memulai instan arus	A	< 2	< 2	< 2
