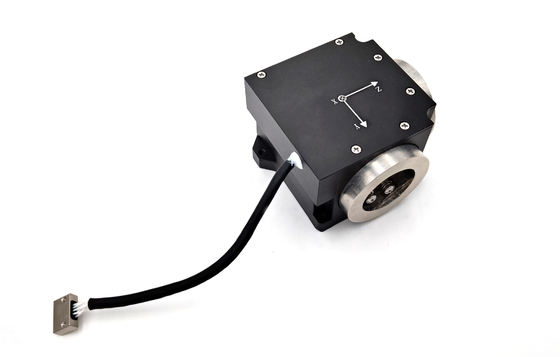

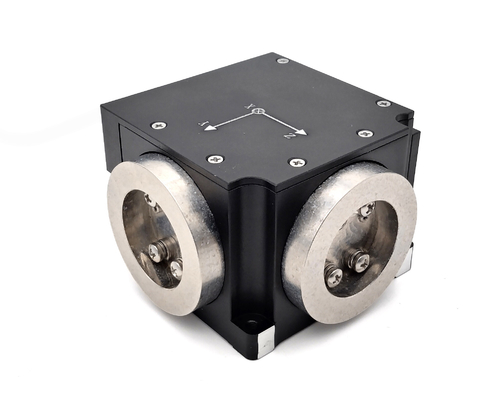

Sistem Navigasi Inersia Gyro Fiber Optic Terintegrasi Tiga Poros Gyroscope Untuk Pelacakan Servo

Nama merek:	FIREPOWER
Nomor Model:	3OG-40M
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	L/C, T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

± 500/± 800°/s

Stabilitas nol-bias:

≤0,3°/jam

Pengulangan tanpa bias:

≤0,3°/jam

Nonlinier faktor skala:

≤50ppm

Bandwidth:

≥200Hz

Sensitivitas bias nol:

≤0,07°/jam/Gs

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Servo tracking fiber optic gyro

gyroscope sistem navigasi inersia

Gyro optik serat tiga sumbu

Deskripsi produk

Deskripsi Produk

3OG-40Madalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut dari produk adalah cincin serat optik, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, dan sementara itu sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik tunduk pada umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan,dan tujuan deteksi sinyal kecepatan sudut presisi tinggi tercapai

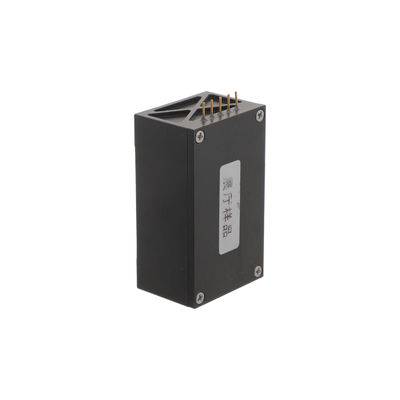

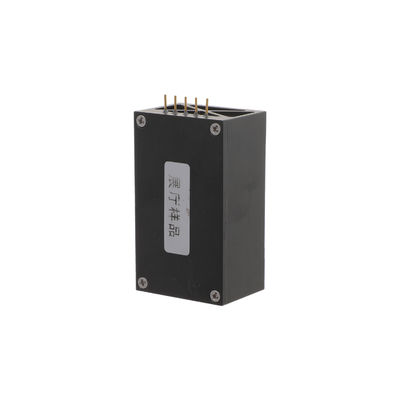

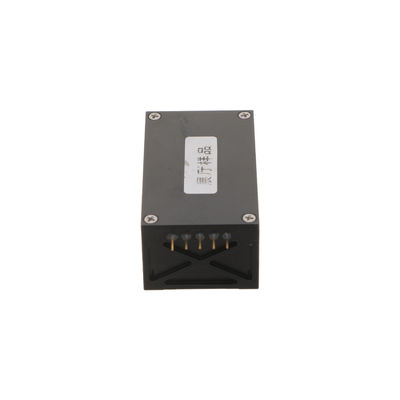

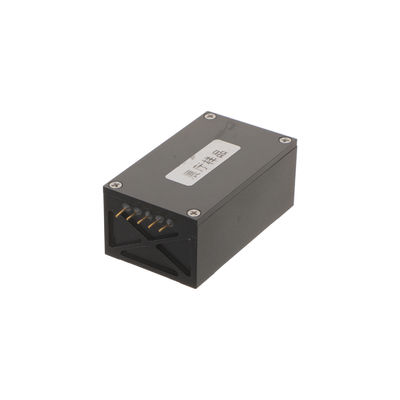

Rincian Gambar

Parameter teknis

Serial Nomor	Titik uji	Satuan	3OG-40	3OG-40M	3OG-56
1	Dimensi keseluruhan	mm	71.5×71.5×45
2	Waktu awal	S	3	3	3
3	Posisi nol	(°) / jam	≤ 1	≤ 1	≤ 1
4	Stabilitas bias nol pada Suhu ruangan (suhu konstan)	(°) / jam	≤ 0,08 (< 10 s)	≤ 0,3 (< 10 s)	≤ 1 (< 10 s)
6	Kemungkinan pengulangan tanpa bias	(°) / jam	≤ 0.08	≤ 0.3	≤ 1
7	Sensitivitas bias nol	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Perjalanan acak Koefisien	()/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Nonlinearitas faktor skala	ppm	≤ 20	≤ 50	≤ 100
10	Asimetri faktor skala	ppm	≤10	≤ 30	≤ 50
11	Repeatability faktor skala	ppm	≤ 20	≤ 50	≤ 100
12	Sempadan	(°) / jam	≤ 0.05	≤ 0.05	≤ 0.08
13	Resolusi	(°) / jam	≤ 0.05	≤ 0.05	≤ 0.05
14	Bandwidth	Hz	≥ 200	≥ 200	≥ 200
15	Suhu operasi	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Suhu penyimpanan	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	Jangkauan Dinamis	(°) /s	± 500/± 800	± 500/± 800	± 500/± 1000
18	Tegangan pasokan	V	+5	+5	+5
19	Daya dalam keadaan stabil konsumsi	W	≤4	≤4	≤4
20	Suhu penuh stabil konsumsi daya negara	W	≤ 8	≤ 8	≤ 8
21	Memulai instan arus	A	< 2	< 2	< 2
