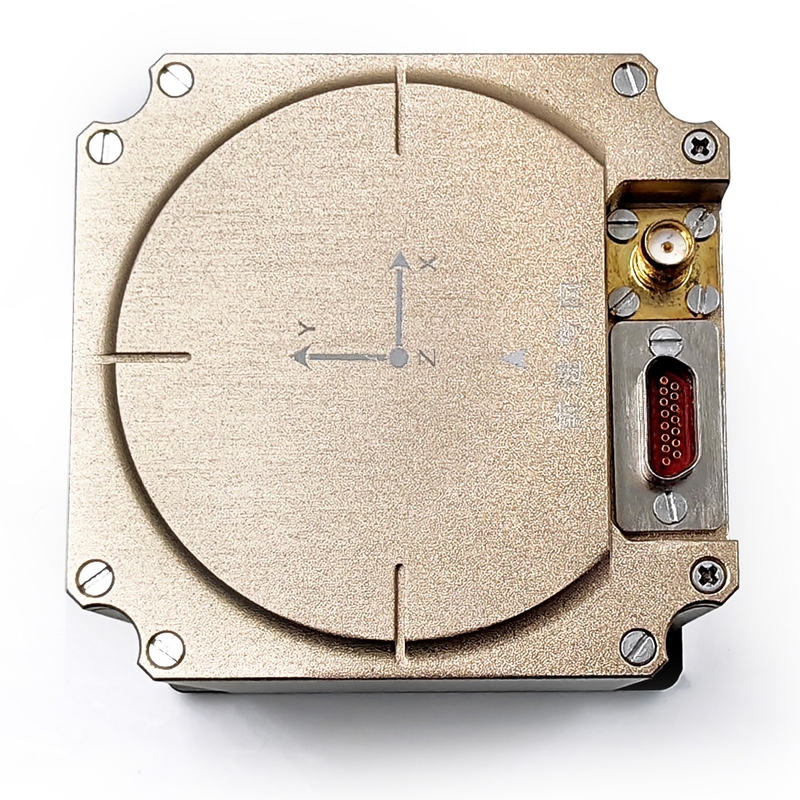

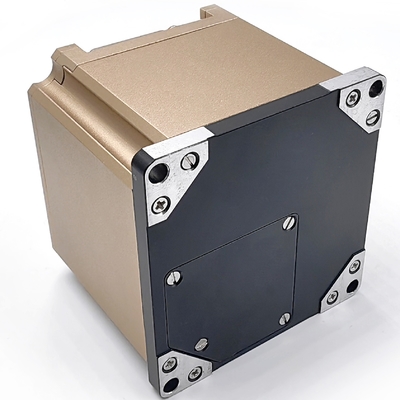

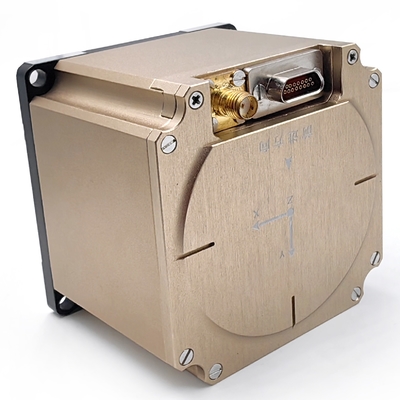

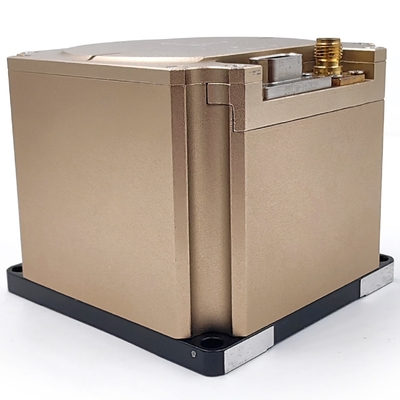

Micro-nano Integrated Fiber Optic Gyroscope GNSS/INS Integrated Inertial Navigation System (Sistem Navigasi Inersia Terintegrasi)

Nama merek:	Firepower
Nomor Model:	INS100
Moq:	1 pcs
harga:	US$2,000.00~3,000.00
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100 buah per bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

Bahan:

Baja tahan karat

Ukuran:

68mm*71mm*60mm

Kekuatan:

9-36V

Kisaran gyro:

±300°/dtk

gyro Stabilitas bias nol:

≤1.0°/jam

Rentang Akurasi:

±50g

Stabilitas Bias Nol Acc:

≤100ug

Akurasi menuju arah utara:

≤1,5°/cosL

Akurasi pengukuran azimuth:

≤0,2°

Getaran:

Frekuensi 20~2000Hz

Antarmuka komunikasi:

CAN/RS422/Jaringan

Berat badan:

≤0,51kg

Kemasan rincian:

spons dan kotak

Menyediakan kemampuan:

100 buah per bulan

Menyoroti:

Micro-Nano Integrated Fiber Optic Gyroscope

Giroskop serat optik terintegrasi GNSS/INS

Sistem navigasi inersia terintegrasi mikro-nano

Deskripsi produk

Deskripsi Produk

INS-100 adalah sistem navigasi terintegrasi presisi tinggi yang dilengkapi dengan tiga gyroscope serat optik 40 yang dikembangkan sendiri, tiga akselerometer MEMS mandiri dan modul GNSS,dan mewujudkan posisi presisi tinggi dan navigasi di lingkungan yang kompleks melalui fusi multi sensor dan algoritma navigasi terintegrasi. Produk ini memiliki keandalan tinggi dan kemampuan beradaptasi lingkungan yang kuat. Produk dapat digunakan secara luas dalam mengemudi cerdas, UAV, survei dan pemetaan, kompas laut, platform stabil,Kapsul fotoelektrik, kendaraan bawah laut dan bidang lainnya.



Fungsi utama dari sistem navigasi terintegrasi adalah sebagai berikut:1. Fungsi penyelarasan awal diselesaikan dengan menggunakan output perangkat inersia, dan penyelarasan dasar goyang dan penyelarasan bergerak dapat dilakukan;
2Informasi GPS yang diterima dari luar dapat digunakan untuk menyelesaikan fungsi navigasi terintegrasi dan informasi output seperti sudut, kecepatan dan posisi.
3Setelah sinyal satelit hilang, output perangkat inersia dan input odometer dapat digunakan untuk melanjutkan perhitungan navigasi;
4Hal ini dapat output kinerja tinggi dan tinggi pengambilan sampel laju gyro output mentah dan menambahkan data mentah untuk kontrol platform yang stabil.
5. Program dan konfigurasi parameter dapat ditingkatkan secara online melalui port serial.

Parameter teknis

Teknologi Gyro

Proyek		Indikator	Perhatikan
Gyroscope	Jangkauan pengukuran	-300°/s ~+300°/s
	Resolusi	≤ 0,5°/jam
	Bias residual	-1,0°/jam ~ +1,0°/jam
	Perjalanan acak	00,05 o / h
	Stabilitas bias pada suhu kamar	≤ 0,3°/h ((1σ)	10 detik perataan, hasil tes 1 jam
	Stabilitas bias pada suhu penuh	≤0,5°/h ((1σ)	10 detik perataan, hasil tes 1 jam
	Kemampuan untuk mengulangi bias pada suhu normal	≤ 0,3°/h ((1σ)	Statistik dari 6 data tes
	Kemungkinan pengulangan bias pada suhu penuh	≤0,5°/h ((1σ)	Ambil 2 Biasdata pada suhu penuh, suhu tinggi, suhu rendah dan suhu normal masing-masing
	Nonlinearitas faktor skala	≤ 200 ppm	Suhu penuh dan suhu konstan
	Repeatability faktor skala	≤ 200 ppm ((1σ)	Suhu penuh dan suhu konstan
	Waktu memulai gyro	≤ 5 s
	Jangkauan pita gyro	300Hz	Keamanan desain, pengujian batch
	Sisa kesalahan pemasangan gyroscope tiga sumbu	≤ 30"

Indikator teknis akselerometer

Proyek		Indikator	Perhatikan
Percepatan	Jangkauan pengukuran	-50g ~ +50g	Jaminan desain dan seleksi
	Nonlinearitas faktor skala	≤ 200 ppm	Jaminan desain dan seleksi
	Stabilitas bias pada suhu penuh	≤ 100ug ((1σ)	10 detik perataan, hasil tes 1H
	Kemungkinan pengulangan bias pada suhu penuh	≤ 100ug ((1σ)	Ambil 2 Biasdata pada suhu penuh, suhu tinggi, suhu rendah dan suhu normal masing-masing
	Repeatability faktor skala	≤ 100 ppm ((1σ)	Jaminan desain dan seleksi
	Perjalanan acak	≤ 0,02m/s/h1/2
	Tambahkan waktu awal	≤ 5 s
	Sisa kesalahan pemasangan penambahan triaxial	≤ 30"

Keakuratan penyelarasan

Proyek		Indikator	Perhatikan
Keakuratan penyelarasan	Utara mencari waktu	≤5 menit	Umumnya, standar adalah 3 menit atau 5 menit.
	Kemungkinan Ulang Alinasi Sudut Arah	≤1°/cosL	1σ
	Pembagian Pitch Alignment	≤ 0,05°	1σ
	Repeatability of Roll Angle Alignment (Keberulangan Penyusunan Sudut Gulung)	≤ 0,05°	1σ
	Modus mencari utara	Opsional	Hal ini dapat merealisasikan perataan dasar goyang, GPS pembantu penyelarasan selama perjalanan, pembantu perataan odometer selama perjalanan dan utama Inertial navigation transfer alignment.

Keakuratan navigasi terintegrasi (efektif satelit)

Proyek		Indikator	Perhatikan
Keakuratan penyelarasan	Utara mencari waktu	≤5 menit	Umumnya, standar adalah 3 menit atau 5 menit.
	Kemungkinan Ulang Alinasi Sudut Arah	≤1°/cosL	1σ
	Pembagian Pitch Alignment	≤ 0,05°	1σ
	Repeatability of Roll Angle Alignment (Keberulangan Penyusunan Sudut Gulung)	≤ 0,05°	1σ
	Modus mencari utara	Opsional	Hal ini dapat merealisasikan perataan dasar goyang, GPS pembantu penyelarasan selama perjalanan, pembantu perataan odometer selama perjalanan dan utama Inertial navigation transfer alignment.

Keakuratan navigasi inersia (satelit yang tidak valid)

Proyek		Indikator	Perhatikan
Keakuratan navigasi inersia	Keakuratan pemeliharaan sudut jalur	≤2°/jam
	Keakuratan Pengendalian Angle Pitch	≤ 0,2°/jam
	Keakuratan pemeliharaan sudut gulung	≤ 0,2°/jam
	Keakuratan posisi inersia murni	≤20m ((100s)	CEP, tanpa bantuan informasi eksternal
	Keakuratan penentuan posisi navigasi terintegrasi odometer	≤ 0,2% (kilometer lebih dari 3 km)
	Keakuratan penentuan posisi navigasi terintegrasi odometer	≤1m ((50s)
