Close-loop Fiber Optic Gyroscope Sensor Kecepatan Sudut Inersia Presisi Tinggi

Nama merek:	Firepower
Nomor Model:	F50A
Moq:	1 pcs
harga:	US$2,800.00~3,000.00
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	100 buah per bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

Rentang pengukuran:

-500~+500°/s

stabilitas bias nol:

≤0,05°/jam, 10 detik

Pengulangan Nol Bias:

≤0,05°/jam

Koefisien jalan acak:

≤0,006°/√jam

Nonlinier faktor skala:

≤30ppm

Pengulangan faktor skala:

≤30ppm

Asimetri faktor skala:

≤30ppm

Waktu mulai:

≤1 detik

Bandwidth:

500Hz

Sumber daya listrik:

±5±0,15V

Kekuatan:

≤6W

Suhu operasi:

-40~+70°c

Suhu penyimpanan:

-55~+85°C

Getaran:

20~2000Hz, 0,06g2/Hz

Dampak:

30g, 11ms

Kecepatan Baud:

921600 ((Kustomisasi) bps

Modus keluaran:

RS-422

Konektor:

J30J-15TJL/(Kustomisasi)

Dimensi keseluruhan:

50mm*50mm*32

Dimensi pemasangan:

43mm*43mm

Kemasan rincian:

spons dan kotak

Menyediakan kemampuan:

100 buah per bulan

Menyoroti:

Inertial Angular Rate Sensor

Giroskop Serat Optik Presisi Tinggi

Gyroscope Fiber Optic Close-loop

Deskripsi produk

Giroskop Serat Optik Loop Tertutup Sensor Laju Sudut Inersia Presisi Tinggi

Spesifikasi Teknis

Rentang pengukuran	-500~+500°/s
Stabilitas bias nol	≤0.05°/j, 10s
Pengulangan bias nol	≤0.05°/j
Koefisien random walk	≤0.006°/√h
Nonlinearitas faktor skala	≤30ppm
Pengulangan faktor skala	≤30ppm
Asimetri faktor skala	≤30ppm
Waktu mulai	≤1s
Bandwidth	500Hz
Catu daya	±5±0.15V
Daya	≤6W
Suhu pengoperasian	-40~+70°C
Suhu penyimpanan	-55~+85°C
Getaran	20~2000Hz, 0.06g²/Hz
Dampak	30g, 11ms
Laju baud	921600(Dapat disesuaikan)bps
Mode keluaran	RS-422
Konektor	J30J-15TJL/(Dapat disesuaikan)
Dimensi keseluruhan	50mm50mm32
Dimensi pemasangan	43mm*43mm

Ikhtisar Produk

Produk ini adalah sensor laju sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur laju sudut pembawa di sepanjang sumbu sensitif produk. Unit penginderaan laju sudut produk adalah cincin serat optik, rangkaian deteksi loop tertutup digital diadopsi untuk mengekstrak perbedaan jalur optik dari cahaya propagasi searah jarum jam dan berlawanan arah jarum jam yang disebabkan oleh laju sudut fisik eksternal, yang dirasakan oleh cincin serat optik, dan pada saat yang sama, sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik dikenakan umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan, dan tujuan deteksi sinyal laju sudut tercapai.

Fungsionalitas

Produk ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, menyediakan informasi penambahan sudut satu sumbu dan informasi suhu internal.

Aplikasi

Produk ini terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi sedang, sistem penentuan posisi dan orientasi, dan sistem stabilisasi servo.

Komponen

Komponen jalur optik
Papan sirkuit sinyal deteksi dan kontrol
Rangka cincin serat optik, cangkang, dan bagian struktural lainnya

Dimensi

Dimensi keseluruhan (mm): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (P × L × T)
Dimensi pemasangan (mm): 43 ± 0.1 × 43 ± 0.1 (P × L), Φ3.2mm × 4

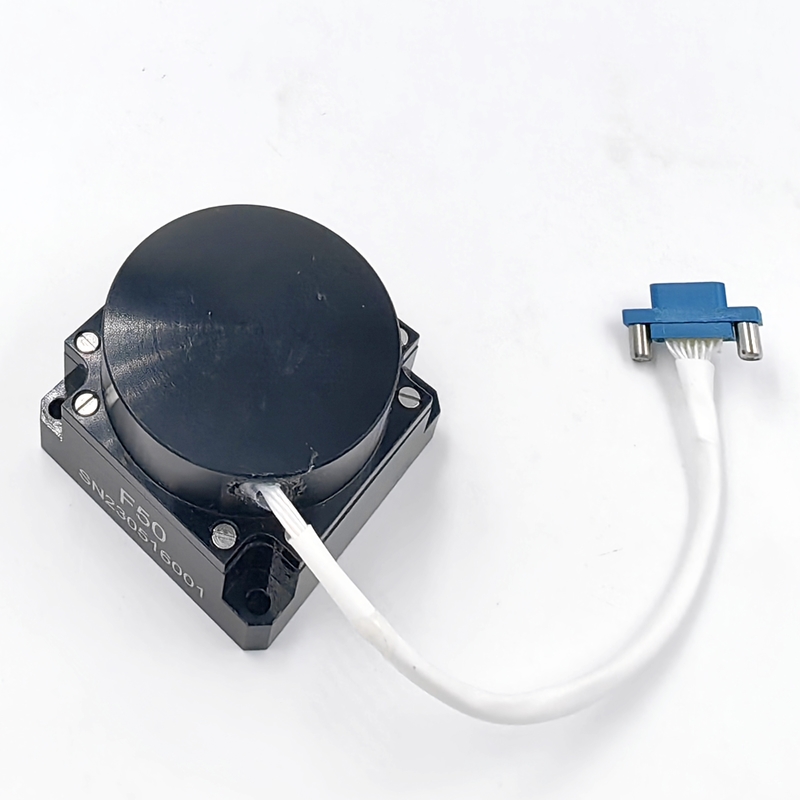

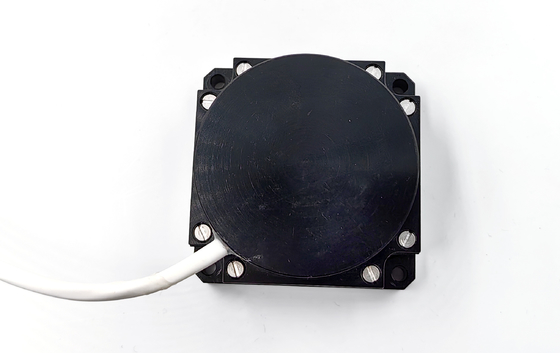

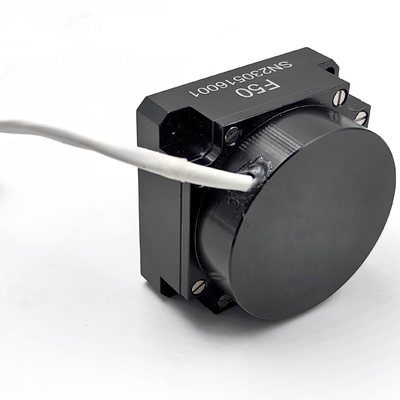

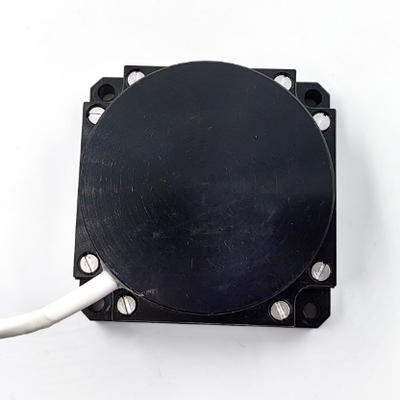

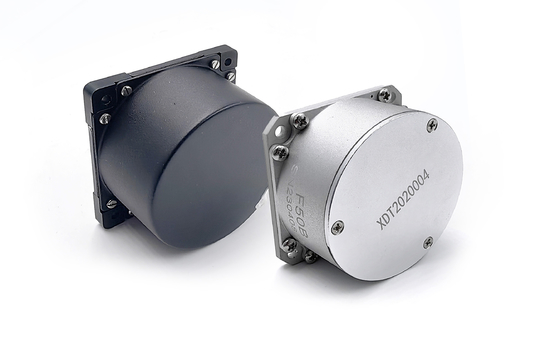

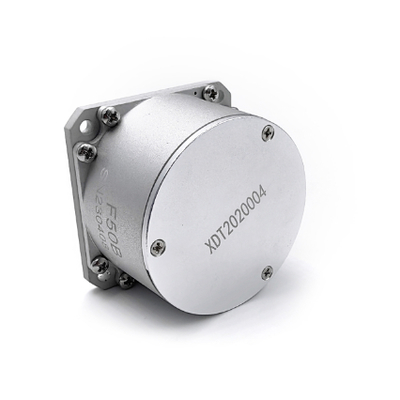

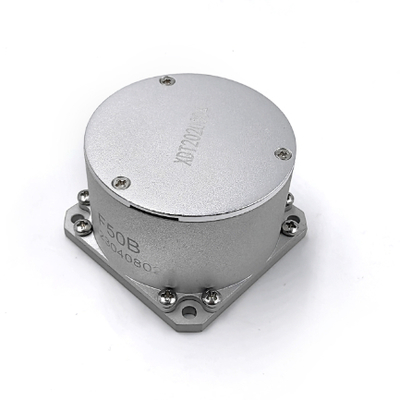

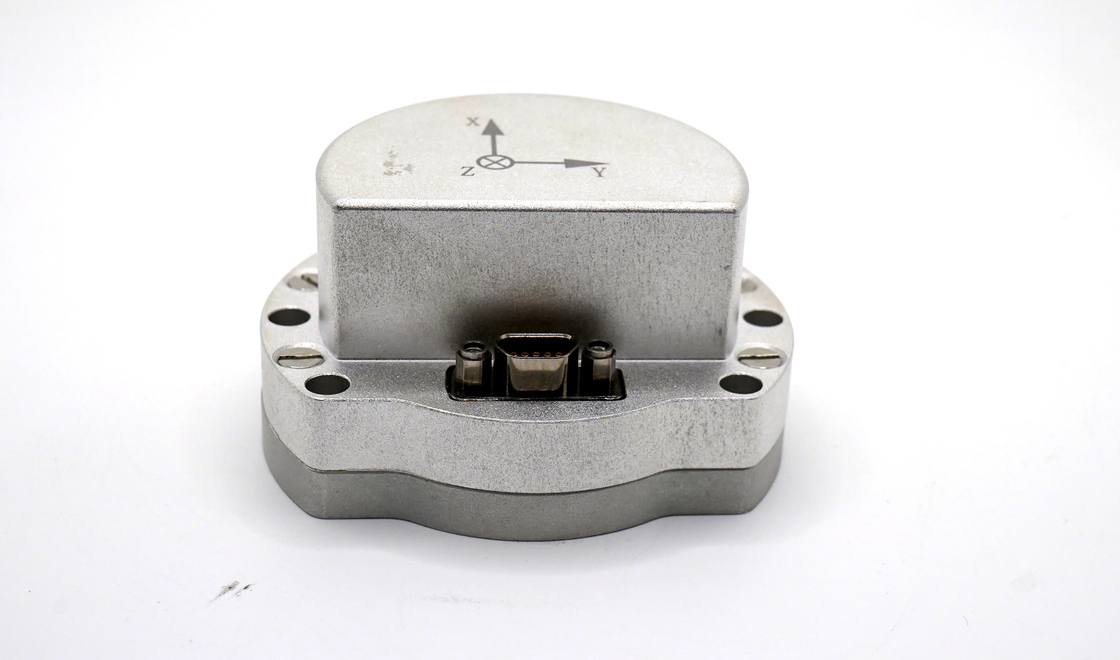

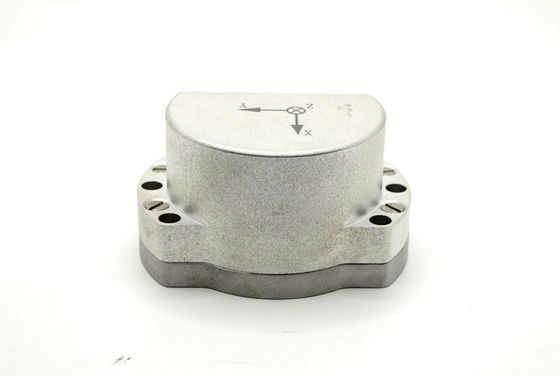

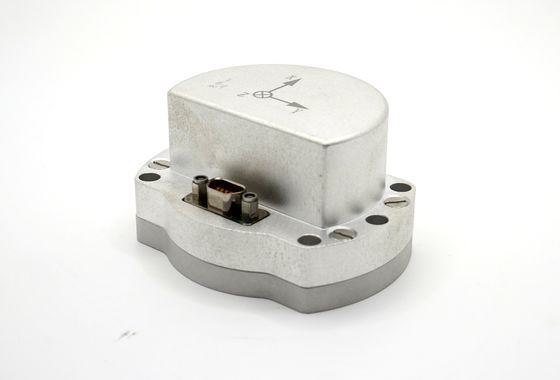

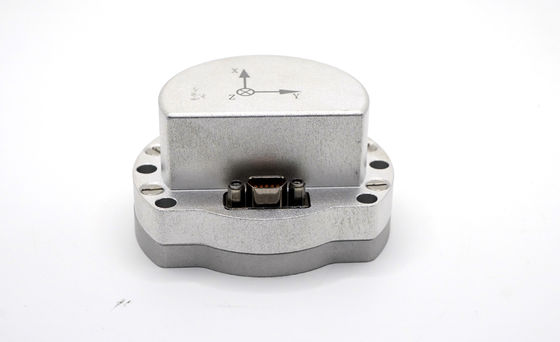

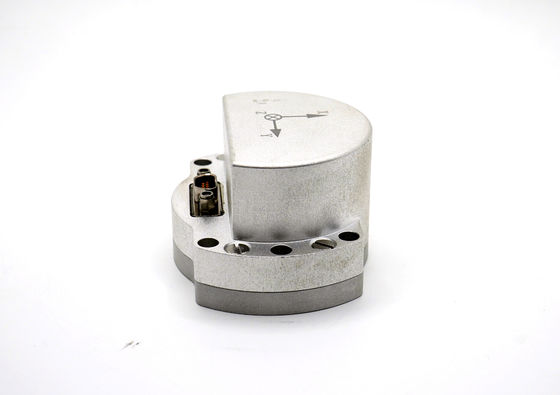

Gambar Produk

Antarmuka Listrik

Nomor titik inti	Definisi	Komentar
1	+5V	Input catu daya
2	GND	Ground daya
3	--	Dicadangkan
4	RXD+	Penyortiran dan koreksi diferensial gyro
5	TXD+	Output positif RS422 gyro
6	+5V	Input catu daya
7	GND	Ground daya
8	RXD-	Negatif gerbang diferensial gyro
9	TXD-	Output negatif RS422 gyro
