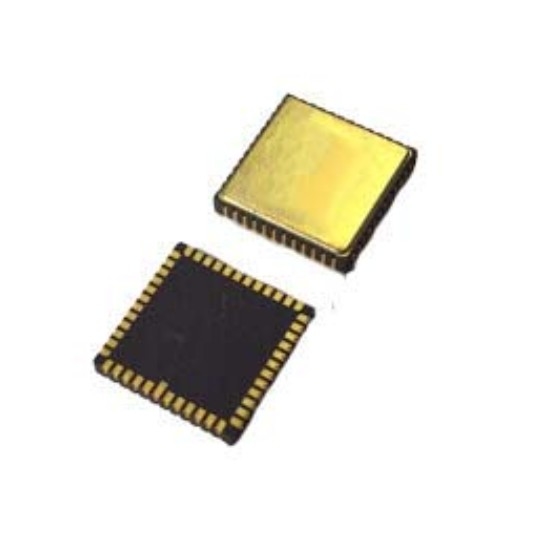

0.05deg/h Bias Instability MEMS Gyro Chips Performa Tinggi Gyro PCB

0.05deg/h Bias Instability MEMS Gyro Chips Performa Tinggi Gyro PCB

Nama merek: Firepower
Nomor Model: MGZ332HC
Moq: 1
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 500/bulan
Informasi Rinci
Tempat asal:
Cina
Nama produk:
PCB GYRO
Jangkauan:
400 derajat/dtk
Lebar pita:
> 90Hz
Resolusi:
24 bit
Faktor skala:
20.000 lsb/derajat/dtk
Penundaan (disesuaikan):
<3 md
Ketidakstabilan Bias:
0,05 derajat/jam
Kemasan rincian:
spons + kotak
Menyediakan kemampuan:
500/bulan
Menyoroti:

Chip Gyro MEMS Berkinerja Tinggi

,

MEMS Gyro Chips PCB

,

PCB Gyro Berkinerja Tinggi

Deskripsi produk

MEMS Gyro Chips Performa Tinggi Gyro PCB



Desain PCB:

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin, dan resistensi yang setara dari jejak harus diminimalkan.¢ Ujung lain dari kondensator pemutus kopling untuk VREF, VBUF, dan VREG dihubungkan ke AVSS _ LN terdekat dan kemudian untuk memberi sinyal ke tanah melalui manik-manik.Ketika VCC beroperasi normalUntuk memastikan stabilitas tegangan, arus keseluruhan akan sekitar 35 mA, yang membutuhkan jejak PCB yang luas.Mengidentifikasi komponen untuk menghindari daerah konsentrasi stresHal ini diperlukan untuk menghindari elemen dissipation panas besar dan area dengan kontak mekanik eksternal, ekstrusi dan menarik,serta area di mana sekrup posisi rentan terhadap penyimpangan selama pemasangan keseluruhan.


0.05deg/h Bias Instability MEMS Gyro Chips Performa Tinggi Gyro PCB 0

Tentang produk

kinerja   MGZ1 MGZ2 MGZ3 MGZ4 MGZ5 MGZ6
Jangkauan derajat/s 500 500 500 400 400 8000
Bandwidth @ 3DB disesuaikan) Hz 250 250 250 200 100 200
Keakuratan output (digital SPI) bit 24 24 24 24 24 24
Tingkat output (ODR) (disesuaikan) Hz 12K 12K 12K 12K 12K 12K
Penundaan (disesuaikan) ms < 2 < 2 < 2 < 2 <3 < 2
Stabilitas bias ((Allan Curve@25°C) derajat/jam ((1o) <0.5 <0.2 <0.3 <0.1 <0.1 < 5
Stabilitas bias ((10saverage@25°C) derajat/jam ((1o) <3 < 1 < 2.5 <0.5 <0.5 < 20
Stabilitas bias ((1serror@25°C) derajat/jam ((1o) < 9 <3 < 7.5 < 1.5 < 1.5 < 60
Gerakan suhu bias deg/Hr/C < 2 < 1 < 2 <0.5 <0.5 < 5
Kebalikan bias ((25°C) derajat/jam ((1o) <3 < 1 <3 <0.5 <0.5 < 5
Repeatability scare factor ((25°C) ppm (((1o) < 50 ppm < 50 ppm < 50 ppm < 50 ppm < 20 ppm < 10 ppm
Peningkatan faktor ketakutan ((1 sigma) ppm (((1o) ± 200 ppm ± 200 ppm ± 200 ppm ± 200 ppm ± 100 ppm ± 100 ppm
Faktor ketakutan nonlinear (dalam suhu penuh) ppm < 300 ppm < 300 ppm < 300 ppm < 300 ppm < 200 ppm < 100 ppm
Angular random walk ((ARW) °/√h <0.15 <0.15 <0.125 <0.025 <0.025 < 1
Resolusi °/jam < 1 <0.5 < 1 <0.1 <0.1 < 5
Kebisingan (dari puncak ke puncak) derajat/s < ± 0.25 < ± 0.20 < ± 0.2 < ± 0.1 < ± 0.1 < ± 1
Sensitivitas GValue °/jam/g <3 < 1 <3 < 1 < 1 <3
Kesalahan pembetulan getaran ((12gRMS,20-2000) °/jam/g ((rms) <3 < 1 <3 < 1 < 1 < 1
Waktu hidup (data yang valid) s 1 1 1 1 1 1
Kecocokan lingkungan
Dampak (kekuatan pada) 500g (1ms, 1/2 sinus)
Resistensi benturan (power off) 1wg 5ms
getaran (menyala) 12g rms (20Hz sampai 2kHz)
Suhu kerja -45°C----+85°C
Suhu penyimpanan -50°C----+105°C
Ketahanan overload yang tinggi (poweroff)   10000 g 20000g



0.05deg/h Bias Instability MEMS Gyro Chips Performa Tinggi Gyro PCB 1



Pemasangan

Giroskop MEMS berkinerja tinggi adalah peralatan pengujian presisi tinggi.disarankan untuk mempertimbangkan aspek berikut saat memasang perangkat pada papan PCBUntuk mengevaluasi dan mengoptimalkan penempatan sensor pada PCB, disarankan untuk mempertimbangkan aspek berikut dan menggunakan alat tambahan selama fase desain:Di sisi termalUntuk tegangan mekanik: pengukuran lentur dan/atau simulasi elemen terbatas; Ketahanan terhadap dampak: Setelah PCB dari aplikasi target telah dilas dengan cara yang direkomendasikan,tes jatuh dilakukan. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Secara umum disarankan untuk menjaga ketebalan PCB menjadi minimum (disarankan: 1,6 ~ 2,0 mm), karena tegangan yang melekat pada papan PCB tipis kecil;Tidak disarankan untuk menempatkan sensor langsung di bawah tombol atau dekat dengan tombol karena tekanan mekanik.; Tidak disarankan untuk menempatkan sensor di dekat titik panas yang sangat tinggi, seperti pengontrol atau chip grafis, karena ini dapat memanaskan papan PCB dan menyebabkan suhu sensor meningkat.
