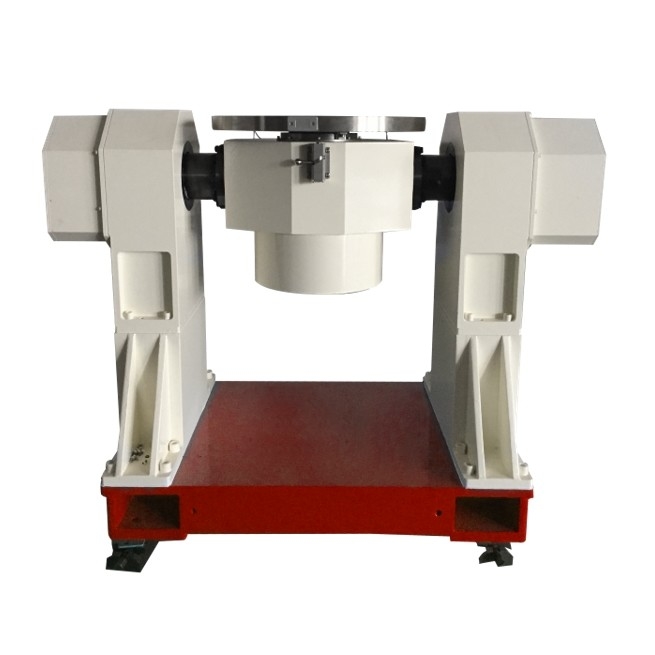

Tombol putar dua sumbu yang tepat untuk kalibrasi Gyro/Accelerometer IMU/INS

Gyro/AccelerometerIMU/INS Kalibrasi Precision Two Axis Turntable

I. Penggunaan dan fungsi utama

Meja putar adalah peralatan pengujian struktur tipe meja yang diproduksi oleh perusahaan kami, yang dapat digunakan untuk deteksi dan pengujian unit pengukuran inersia,dan juga dapat digunakan untuk kalibrasi dan pengukuran sudut rotasi dua dimensi dari instrumen lain.

Fungsi utamanya adalah:

1. sudut rotasi yang tepat dari cincin dalam dan cincin luar dan sudut tampilan;

2. Fungsi pengaturan horisontal;

3. Align dan menargetkan posisi instalasi;

4. cincin timbangan pada tubuh meja mekanik mewujudkan indikasi sudut awal;

5. Badan meja mekanik menggunakan roda tangan operasi dan pegangan untuk mewujudkan indeksasi manual;

6. poros cincin bagian dalam dan poros cincin bagian luar memiliki fungsi penguncian mekanis;

7. Kotak listrik tampilan digital memiliki antarmuka RS232.

II. Indikator teknis utama

1Dimensi keseluruhan: tubuh meja 900mm (750mm (900mm).

Total berat: sekitar 650 kg.

3. Meja atas dari tubuh meja mekanik

(1) Bahan atas meja: HT250

(2) Ukuran meja (bisa disesuaikan): (450mm/ (320mm.

(3) Permukaan meja: 0,02 mm.

(4) Runout permukaan meja: 0,03 mm.

(5) Bentuk pemasangan beban meja: menyebarkan alur berbentuk T berbentuk "M" secara merata.

(6) Kapasitas bantalan: berat beban tidak kurang dari 50 kg; tinggi beban tidak lebih dari 200 mm.

4. poros cincin dalam

(1) Kisaran sudut: terus menerus dan tak terbatas

(2) Kesalahan rotasi miring: ± 1,5 (

(3) Keakuratan pengukuran posisi sudut: ± 3 (

(4) Resolusi layar: 0,36 (

(5) Kebalikan pengukuran posisi sudut: 2 (

(6) Tampilan: 0 ~ 359.9999 °

5. poros cincin luar

(1) Kisaran sudut; (90(

(2) Kesalahan rotasi miring: ± 2 (

(3) Keakuratan pengukuran posisi sudut: ± 5 (

(4) Resolusi layar: 0,36 (

(5) Kebalikan pengukuran posisi sudut: 2 (

(6) Mode tampilan: 0-359.9999 °;

6Kesalahan tegak lurus dari dua sumbu: ± 5 (

7Jangkauan penyesuaian horizontal: (2

8Keakuratan pengaturan horizontal: 3

III. Ketentuan penggunaan

Suhu lingkungan: 20 °C (5 °C)

2. kelembaban relatif 80% RH.

3. Papan putar ditempatkan pada fondasi isolasi getaran.

4. Aliran udara di laboratorium turntable stabil, tanpa gangguan elektromagnetik, dan tidak ada getaran ganas dan dampak di sekitar.

5Resistensi isolasi: resistensi isolasi antara titik-titik terisolasi dan antara titik-titik terisolasi dan shell tidak harus kurang dari 20 M.
