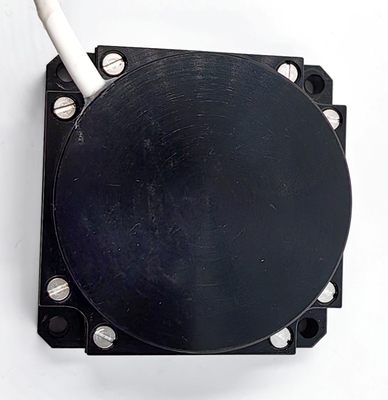

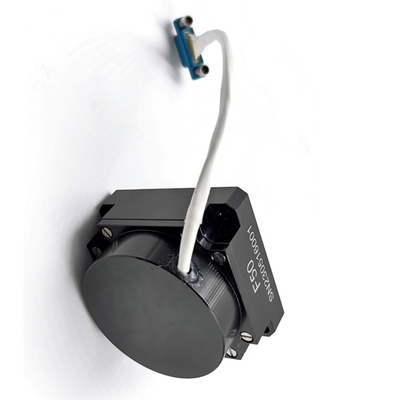

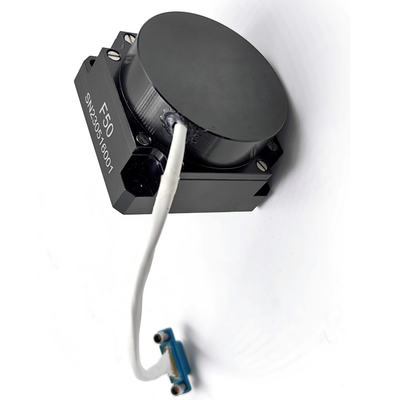

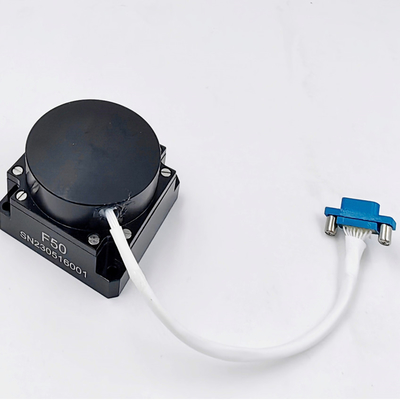

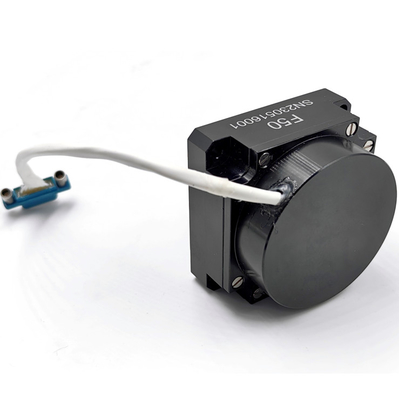

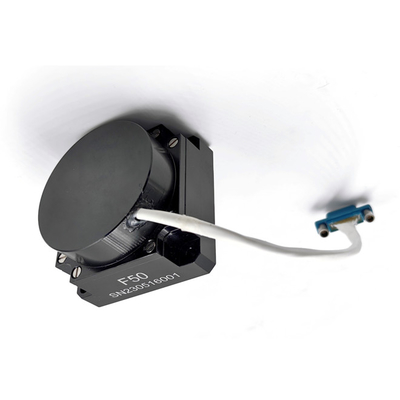

Cepat Mulai 0.1 Deg/H Bias Optical Gyro Sensor Navigasi Kabut Angular Rate Transducer

Nama merek:	Firepower
Nomor Model:	F50A
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	200/BULAN

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

-500°/dtk~+500°/dtk

Pengulangan tanpa bias:

<=0,1°/jam

Stabilitas nol-bias:

<=0,1°/jam

Bandwidth:

>200Hz

Waktu inisialisasi:

<5 dtk

Modus komunikasi:

RS422

Suhu operasi:

-45℃～+60℃

Suhu penyimpanan:

-55℃～+75℃

Nonlinier faktor skala:

<50ppm

Pengulangan faktor skala:

<50ppm

Tegangan suplai:

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

200/BULAN

Menyoroti:

Gyro optik start cepat

0.1 deg/h gyro optik

Fiber gyro start cepat

Deskripsi produk

Sensor Giroskop Optik Bias 0.1 Deg/H Mulai Cepat Navigasi Transduser Laju Sudut Fog

Spesifikasi Produk

Atribut	Nilai
Rentang Pengukuran	-500°/s~+500°/s
Pengulangan bias nol	<=0.1°/h
Stabilitas bias nol	<=0.1°/h
Bandwidth	>200Hz
Waktu Inisialisasi	<5S
Mode Komunikasi	RS422
Suhu pengoperasian	-45℃～+60℃
Suhu penyimpanan	-55℃～+75℃
Non-linearitas faktor skala	<50ppm
Pengulangan faktor skala	<50ppm
Tegangan suplai	5v

Ikhtisar Produk

Produk ini adalah sensor laju sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur laju sudut pembawa di sepanjang sumbu sensitif produk. Unit penginderaan laju sudut produk adalah cincin serat optik, rangkaian deteksi loop tertutup digital diadopsi untuk mengekstrak perbedaan jalur optik dari cahaya rambat searah jarum jam dan berlawanan arah jarum jam yang disebabkan oleh laju sudut fisik eksternal, yang dirasakan oleh cincin serat optik, dan sementara itu, sinyal tegangan yang dikonversi dari sinyal perbedaan jalur optik dikenakan umpan balik dan kontrol loop tertutup, sehingga modulasi dan demodulasi sinyal direalisasikan, dan tujuan deteksi sinyal laju sudut tercapai.

Produk ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, menyediakan informasi kenaikan sudut satu sumbu dan informasi suhu internal. Produk ini terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi sedang, sistem penentuan posisi dan orientasi, dan sistem stabilisasi servo.

Parameter Teknis

Parameter	Satuan	Spesifikasi
Dimensi keseluruhan	mm	50×50×32
Waktu mulai	s	5
Stabilitas bias nol (halus 10s)	(°)/h	≤0.1
Pengulangan bias nol	(°)/h	≤0.1
Koefisien random walk	(º)/h1/2	≤0.01
Non-linearitas faktor skala	ppm	≤50
Pengulangan faktor skala	ppm	≤50
Suhu pengoperasian	℃	-40~+70
Suhu penyimpanan	℃	-50~+70
Rentang dinamis	(°)/s	±500
Tegangan suplai	V	+5V
Konsumsi daya keadaan stabil (suhu penuh)	W	<4
Bandwidth	Hz	≥200

Komponen Produk

Unit jalur optik terdiri dari sumber cahaya SLD, cincin serat optik, modulator fase optik terintegrasi, penggabung serat optik, dan detektor optik
Unit rangkaian terdiri dari rangkaian penggerak sumber cahaya dan papan rangkaian sinyal deteksi dan kontrol
Bagian struktural giroskop

Dimensi keseluruhan (mm): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (P × L × T)

Dimensi pemasangan (mm): 43 ± 0.1 × 43 ± 0.1 (P × L), Φ3.2mm × 4

Tindakan Pencegahan Penting

Hindari operasi hidup/mati yang sering untuk mencegah penurunan kinerja dan mengurangi masa pakai
Periksa sistem catu daya sebelum menyalakan untuk memastikan tidak ada korsleting antara titik listrik atau antara cangkang giroskop dan titik listrik
Konsultasikan dengan pabrikan untuk operasi yang tidak normal - pembongkaran atau perbaikan yang tidak sah dilarang
Tangani dengan hati-hati selama penggunaan dan transportasi karena ini adalah instrumen presisi
Pastikan koneksi yang benar dari saluran sinyal input/output dan saluran catu daya
Terapkan tindakan anti-statis saat menangani produk
Pertahankan intensitas medan magnet di sekitarnya di bawah 1Gs
