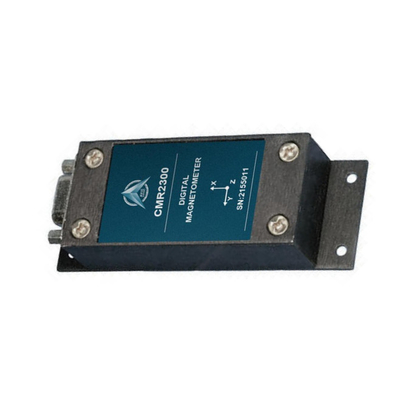

Sensor True North Yaw Angle Ganti HMR2300 Kapasitas Produksi Tinggi

Informasi Rinci

Tempat asal:

Cina

Jangkauan:

+/-2 gauss

Resolusi:

67 m gauss

Kesalahan histeris:

0,01%FS

Dapatkan Kesalahan:

0,05%FS

kesalahan offset:

0,01%FS

Berat badan:

98g

Rentang pengukuran:

+/-2 gauss

Sumber Daya listrik:

6.5~15v

Kemasan rincian:

Kotak

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Deskripsi produk

Sensor Sudut Yaw Utara Sejati Ganti HMR2300 Harga Rendah Kapasitas Produksi Tinggi Pencari Sudut Yaw

▶ FITUR UTAMA

• Akurasi Tinggi Lebih dari ±1 gauss, <0.5% Skala Penuh

• Rentang ±2 gauss, <70 µgauss Resolusi

• Tiga Sumbu (X, Y, Z) Keluaran Digital

• 10 hingga 154 Sampel Per Detik, Dapat Dipilih

• Antarmuka Data Serial RS-232 atau RS-485

• Opsi PCB atau Enklosur Aluminium

• Antarmuka Catu Daya Tidak Diatur DC 6-15 volt

Spesifikasi

Karakteristik	Kondisi	Min	Typ	Maks	Satuan
Catu Daya
Tegangan suplai	Pin 9 direferensikan ke Pin 5(Ground)	6.5		15	Volt
Arus Suplai	Vsupply = 15V. Dengan S/R= Aktif		27	35	mA
Suhu
Operasi	Ambient	-40		+85	℃
Penyimpanan	Ambient, Tidak Bias	-55		125	℃
Medan Magnet
Rentang	Skala Penuh (FS), Total Medan Diterapkan	-2		+2	gauss
Resolusi	Medan yang Diterapkan untuk Mengubah Output	67			mikro-gauss
Akurasi	RSS dari semua kesalahan@+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Kesalahan Linearitas	Garis lurus yang paling cocok@+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Kesalahan Histeresis	3 Sapuan Melintasi ±2gauss@+25°℃		0.01	0.02	%FS
Kesalahan Pengulangan	3 Sapuan Melintasi+2gauss@+25°C		0.05	0.10	%FS
Kesalahan Penguatan	Medan yang Diterapkan untuk Pembacaan Nol		0.05	0.10	%FS
Kesalahan Offset	Medan yang Diterapkan untuk Pembacaan Nol		0.01	0.03	%FS
Suhu Efek	Koefisien Penguatan		-600 ±114		ppm/"C
Efek Catu Daya	Dari+6 hingga +15V dengan Medan 1 gauss yang Diterapkan		150		ppm/V
Mekanik
Berat	Hanya PCB PCB dan Enklosur Non-Flanged PCB dan Enklosur Flanged		28 94 98		gram
Getaran	Operasi 5 hingga 10Hz selama 2 Jam 10Hz hingga 2kHz selama 30 Menit		10 2.0		mm g
