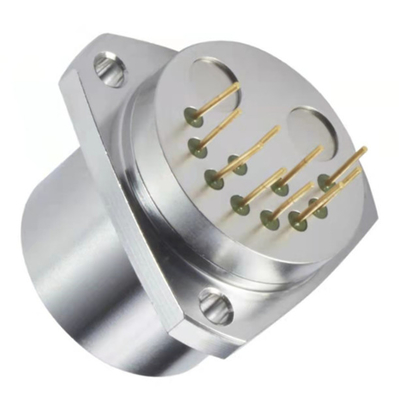

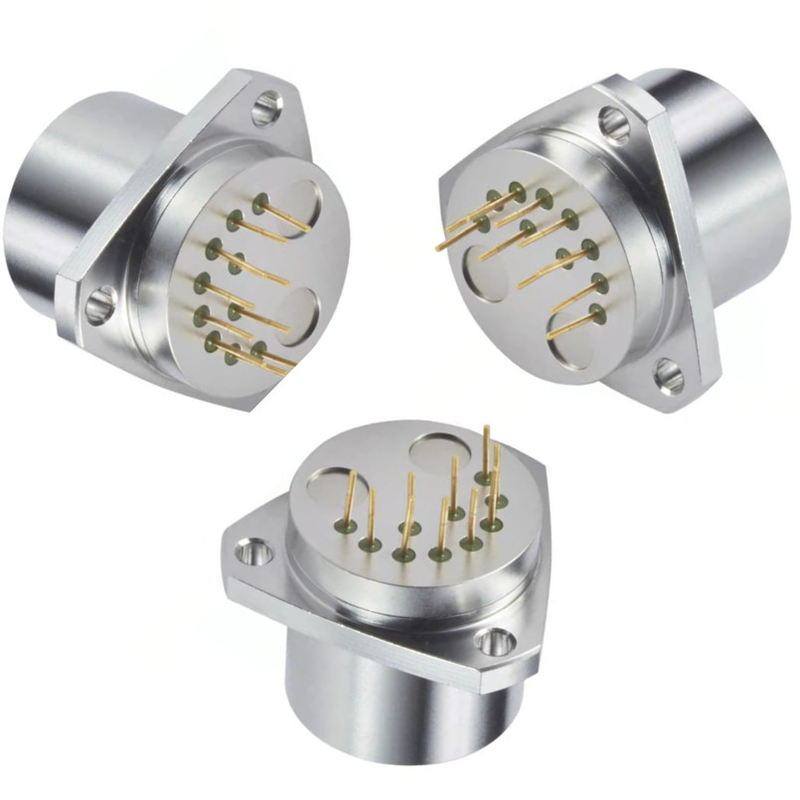

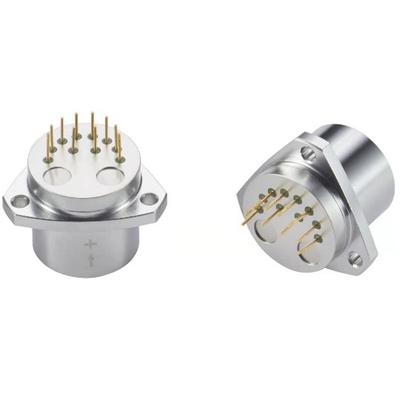

Rentang Tinggi 70g Akselerometer Kuarsa Fleksibel Unik Dengan Sensor Suhu

Rentang Tinggi 70g Akselerometer Kuarsa Fleksibel Unik Dengan Sensor Suhu

Nama merek:	Firepower
Nomor Model:	JB2-02
Moq:	1
harga:	600~1190
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Jangkauan:

± 70g

Resolusi:

5μg

Bias K0/K1:

≤ (± 1 mg)

Faktor skala kl:

0,8~1,5 mA/g

Bias drift Sigma k0( 1σ，satu bulan):

≤20 μg

Kekuatan:

±12~±15V

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

70g Quartz Accelerometer

Quartz Accelerometer Dengan Sensor Suhu

High Range Quartz Flexure Accelerometer

Deskripsi produk

High Range 70g Unik Fleksibel Quartz Akselerometer Dengan Sensor Suhu

Spesifikasi Utama

Atribut	Nilai
Jangkauan	± 70g
Resolusi	5 μg
Bias k0/k1	≤ ± 1 mg
Faktor skala kl	00,8 ~ 1,5 mA/g
Bias drift Sigma k0 (1σ, satu bulan)	≤ 20 μg
Kekuatan	± 12 ~ ± 15V

Ringkasan Produk

Keluarga akselerometer JB2 menggunakan sensor fleksibel kuarsa yang unik untuk pengukuran akselerasi jarak jauh (70g) di lingkungan aerospace.Sebagai sensor yang dominan di pesawat komersial dan militer China sistem navigasi inersia tali-turun, menawarkan keandalan dan keandalan jangka panjang yang luar biasa.

Dengan fitur sistem seismik Q-flex® yang dipatenkan dengan struktur massa bukti kuarsa amorf, JB2 memberikan bias, faktor skala, dan pengulangan keselarasan sumbu yang sangat baik.Elektronik integral menghasilkan arus keluar yang proporsional dengan percepatan untuk pengukuran statis dan dinamis, dapat dikonversi menjadi tegangan melalui resistor beban yang disediakan pelanggan.

Sensor suhu internal opsional memungkinkan peningkatan kinerja yang dramatis melalui algoritma kompensasi suhu untuk bias, faktor skala, dan misalignment sumbu.

Fitur Utama

Kinerja repeatability turn-on yang sangat baik
Desain ramah lingkungan
Sinyal output analog
Jangkauan yang dapat disesuaikan
Sensor suhu internal opsional untuk kompensasi termal
Jangkauan pengukuran tinggi (70g)

Karakteristik Kinerja

Tidak, tidak.	Parameter	JB2-01	JB2-02
1	Jangkauan pengukuran	± 70g	± 70g
2	Nilai ambang	5 μg	5 μg
3	Nilai penyimpangan k0/k1	≤ ± 3 mg	≤ ± 5 mg
4	Faktor skala k1	10,3 ± 0,2 mA/g	10,3 ± 0,2 mA/g
5	Koefisien nonlinier orde kedua K2	≤ ± 20μg/g2	≤ ± 30μg/g2
6	0g 4 h stabilitas jangka pendek	≤ 10 μg	≤ 20 μg
7	1g 4 jam stabilitas jangka pendek	≤ 10 ppm	≤ 20 ppm
8	Nilai penyimpangan kebalikan komprehensif σk0 (1σ,1 bulan)	≤ 10 μg	≤ 30 μg
9	Skala faktor repetisi komprehensif σk1/k1 (1σ,1 bulan)	≤15 ppm	≤ 30 ppm
10	Koefisien berulang komprehensif nonlinier σk2/k1 (1σ,1 bulan)	≤ ± 10 μg/g2	≤ ± 20 μg/g2
11	Koefisien suhu nilai penyimpangan	≤ ± 20 μg/°C	≤ ± 30 μg/°C
12	Koefisien suhu faktor skala	≤ ± 20 ppm/°C	≤ ± 30 ppm/°C
13	Kebisingan (Resistensi Sampling adalah 840Ω)	≤5mv	≤ 8,4mv
14	Frekuensi alami	400~800 Hz	400~800 Hz
15	Bandwidth	800 ~ 2500 Hz	800 ~ 2500 Hz
16	Getaran	5g ((20-2000Hz)	5g ((20-2000Hz)
17	Kejutan	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Kisaran suhu operasi	-40-+85°C	-40-+85°C
19	Kisaran suhu penyimpanan	-60-+120°C	-60-+120°C
20	Kekuatan	± 12 ~ ± 15V	± 12 ~ ± 15V
21	Konsumsi saat ini	≤ ± 20mA	≤ ± 20mA
22	Sensor suhu	Ya dan Tidak dua jenis	Ya dan Tidak dua jenis
23	Ukuran	F25.4X30mm	F25.4X30mm
24	Berat badan	≤ 80 g	≤ 80 g

Aplikasi Tipikal

Pengeboran dan Pengukuran Kemiringan
Aeronautik dan Astronautik
Instrumen dan Peralatan

Rincian konfigurasi

Catatan: Sensor suhu adalah AD590. titik 10 adalah koneksi daya tinggi, sementara titik 9 adalah koneksi daya rendah.Titik 9 dan kekuatan tanah menggunakan satu resistensi platinum dengan nilai 1K dan koefisien termal kurang dari 5ppm.

Unduh Gambar Konfigurasi dan Spesifikasi Antarmuka
