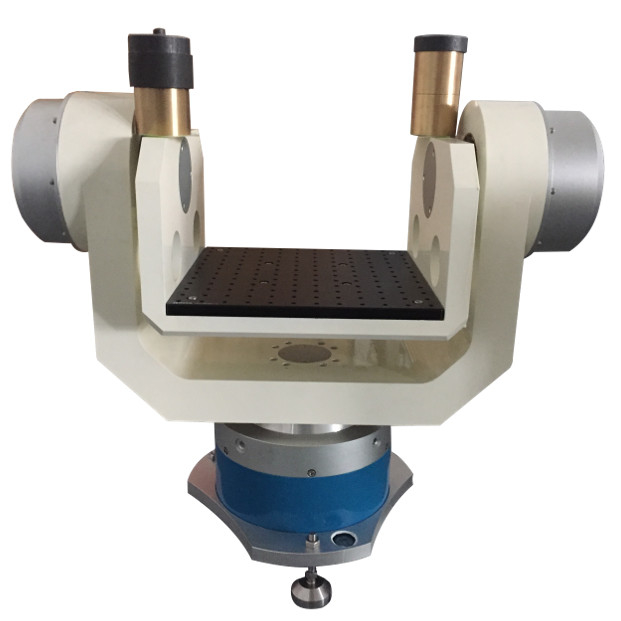

Sensor Navigasi Meja Putar Sumbu Ganda 2″ Akurasi Rotasi

Dua-Axis Rate Position Turntable motion simulator navigasi sensor bench pengujian

I. Penggunaan dan fungsi utama

Meja putar terutama terdiri dari tubuh meja putar dan sistem kontrol meja putar, mengadopsi struktur meja berbentuk T,dan digunakan untuk pengujian kinerja perangkat navigasi inersia dan sistem navigasi inersia dalam kondisi kecepatan, posisi dan sejenisnya.

Fungsi utama:

• Fungsi kontrol posisi, kontrol kecepatan dan kontrol ayunan;
• Ini memiliki fungsi pengendalian keadaan otomatis komputer, pengambilalihan data, pemrosesan dan tampilan.
• Hal ini dapat digunakan untuk operasi lokal dan remote control dari komputer bagian atas. komunikasi serial (RS232 atau RS422) dan antarmuka komunikasi paralel digunakan untuk remote control,yang dapat mengirimkan status kerja turntable ke komputer atasFrekuensi komunikasi data komunikasi serial tidak kurang dari 50HZ,dan data komunikasi paralel tidak kurang dari 1KHZ.

(5) Perangkat lunak kontrol komputer bagian atas dapat berjalan secara normal pada platform WIN98, WINXP atau WIN2000.

II. Indikator teknis utama

1. Meja atas dari tubuh meja mekanik

1 Bahan atas meja: stainless steel

2 Ukuran meja dan berat beban maksimum: φ450mm/40kg; φ320mm/20kg

3 Permukaan meja: 0,02 mm

4 Runout dari permukaan ujung meja: 0,02 mm

5 lubang sekrup pemasangan di meja: 25 mm (radial, 5 lubang × 8 garis terdistribusi merata)

2. Spindle

(1) Status Posisi

Jangkauan sudut: terus menerus dan tak terbatas;

Keakuratan rotasi: ± 2 ′′;

Resolusi pengukuran posisi sudut: 0,36 ′′;

Keakuratan posisi posisi sudut: ± 3 ′′;

Kemungkinan pengulangan posisi sudut: ± 2 ′′;

(2) Status tarif

Rentang kecepatan: ± 0,001 °/s ~ ± 1000 °/s;

Resolusi tingkat: 0,001 °/s

Keakuratan laju dan stabilitas: ω < 1 °/s, 3 × 10^-3(rata-rata 1%)

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(rata-rata 10%)

10 °/s ≤ ω, 3 × 10^{- 5}(360 ° rata-rata);

(3) Keadaan goyang

Jangkauan ayunan: 0 ° ~ ± 45 °,

Frekuensi ayunan: 0.02Hz ~ 10Hz

Kecepatan sudut maksimum: 300 °/s²

3. sumbu pitch

(1) Status Posisi

Rentang rotasi: terus menerus dan tak terbatas;

Keakuratan rotasi: ± 2 ′′;

Resolusi posisi: 0,36 ′′;

Keakuratan posisi posisi sudut: ± 3 ′′;

Kemungkinan pengulangan posisi sudut: ± 2 ′′;

(2) Status tarif

Rentang kecepatan: ± 0,001 °/s ~ ± 1000 °/s;

Resolusi tingkat: 0,001 °/s

Keakuratan laju dan stabilitas: ω < 1 °/s, 3 × 10^-3(rata-rata 1%)

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(rata-rata 10%)

10 °/s ≤ ω, 3 × 10^{- 5}(360 ° rata-rata);

(3) Keadaan goyang

Rentang ayunan: 0 ° ~ ± 30 °, frekuensi ayunan: 0.02Hz ~ 5Hz

Kecepatan sudut maksimum: 300 °/s²

4. Vertikalitas sumbu poros utama-pitch poros: ± 3 ′′;

5. Pembebasan sumbu poros utama dan poros pitch: φ 0,5mm dalam bola kecil

6Kecepatan maksimum penggabungan poros ganda: 60 °/s;

7. Perpendikularitas antara permukaan reflektif prisma sudut lurus dan sumbu pitching ± 3 ′′

8. cincin slip mengadopsi 40 loop (cincin pengguna); : cincin 2A/20 (kawat terselubung); cincin 3A/20 (kawat tidak terselubung).

9Nilai perubahan resistensi kontak statis dari slip ring ≤ 0,005Ω

Dinamis ≤ 0,01Ω

10. Keandalan

1 Waktu kerja terus-menerus adalah 24 jam.

2 Waktu rata-rata antara kegagalan 2000h

3 Papan putar memiliki kompatibilitas elektromagnetik yang baik dan memenuhi persyaratan yang relevan dari GJB151 dan 152.

4 Mesin putar memiliki fungsi perlindungan terhadap kecepatan yang berlebihan, beban yang berlebihan, perlindungan terhadap arus yang berlebihan, perlindungan terhadap kesalahan pengoperasian dan perlindungan terhadap pemadaman darurat.Dalam kasus kegagalan listrik yang tidak normal dari lemari kontrol turntable atau komputer kontrol, tubuh turntable dapat berhenti di posisi saat ini tanpa getaran yang parah.

5 Komponen utama harus kelas industri atau kelas militer, komponen umum harus kelas komersial,dan komponen penting harus menjalani skrining penuaan suhu tinggi dan rendah.

III. Persyaratan Lingkungan Penggunaan

1Sumber daya: 220V ± 10% 50Hz 20 A

2. Suhu lingkungan 20 °C ± 5 °C

3. kelembaban lingkungan ≤ 80% RH

4. Yayasan isolasi getaran umum di lingkungan yayasan
