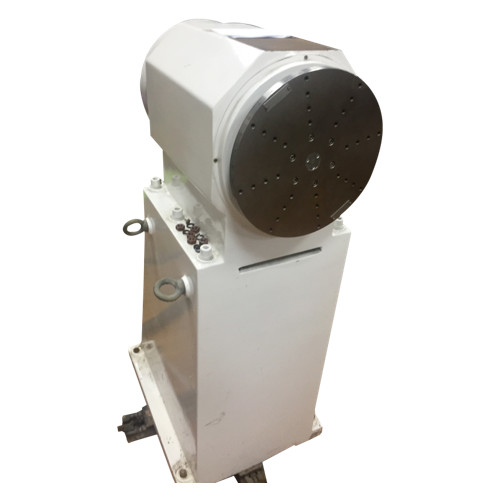

Uji Navigasi Inersia Meja Putar Sumbu Tunggal 10kg Dengan Ruang Termal​

INS otomatis mensimulasikan dan menguji meja putar, bangku uji navigasi inersia dengan ruang termal​

Indikator teknis utama

1. Bagian atas meja dari badan meja mekanis

Bahan atas meja: baja tahan karat

Berat beban maksimum bagian atas meja: 30 Kg

Ukuran meja: 320mm

Kerataan meja: 0,02 mm

Kehabisan permukaan ujung meja: 0,05mm

Lubang sekrup pemasangan di atas meja: 25 mm (bentuk radial, 5 lubang × 8 garis merata)

Kebocoran fluks magnet: kurang dari 1mT

2. Akurasi rotasi poros: ± 3

3. Rentang posisi sudut: 0,0000 ° ~ ± 359,999 °

4. Akurasi posisi sudut: ± 3

5. Resolusi sudut 0,0001 °

6. Rentang kecepatan sudut 0,001 °/dtk ~ 1000 °/dtk

7. Akurasi kecepatan sudut dan stabilitas kecepatan

< 1 °/s 5 × 10^-3(1 ° rata-rata)

1 °/dtk < < 10 °/dtk 5 × 10^-4(10 ° rata-rata)

10 °/dtk < 5 × 10^-5(rata-rata 360 °)

8. Rentang akselerasi sudut: 1 °/s²~ 100 °/dtk²(default awal: 10 °/s)

9. Percepatan sudut maksimum 300 °/s²

10. Rentang ayunan: 0 ° ~ ± 45 °

11. Siklus ayunan: 2S ~ 20s

12. Bandwidth sistem kontrol: 10Hz (-3dB)

13. Keandalan

Waktu kerja terus menerus: 48 jam

Rata-rata waktu antara kegagalan 2000 jam

14. Slip ring mengadopsi 30 loop, termasuk loop 2A/20 (kawat terlindung pasangan terpilin) ​​dan loop 3A/10 (kawat tanpa pelindung).

15. Sistem kotak kontrol suhu (opsional)

Ukuran rongga kerja tidak boleh kurang dari W500mm × H500mm × D500mm

Rentang kontrol suhu: -45 ~ 85

Akurasi kontrol suhu: ± 1

Laju pemanasan dan pendinginan: ± 2 /mnt (rata-rata di seluruh proses)

16. Komputer meja putar memiliki kemampuan untuk menyimpan data yang terkait dengan pengoperasian meja putar, seperti waktu, posisi meja putar, dan kecepatan sudut, serta memiliki kemampuan untuk mengeluarkan data secara real time melalui port serial.Frekuensi keluaran adalah 5Hz.Mampu mengontrol pengoperasian meja putar dan suhu melalui komputer eksternal (melalui port serial).Protokol komunikasi: RS232 9.6Kbs.Panel belakang kotak kontrol listrik dilengkapi dengan antarmuka serial RS232 standar.
