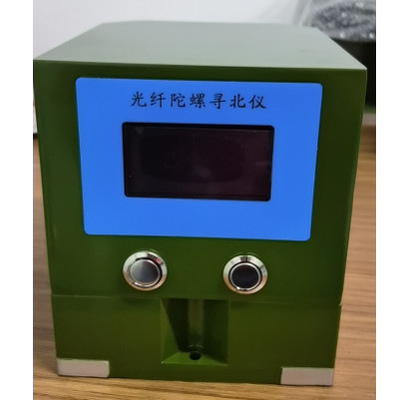

0.1deg Utara Mencari Gyro 3 Sumbu Sensor Utara Antarmuka Rs422

0.1deg utara mencari sensor akurasi serat utara menemukan sensor

Persyaratan lingkungan

1) Suhu kerja: -40 + 65 ;

2) Suhu penyimpanan: -45 + 70 .

3) Pasir dan debu: Di bawah kondisi pasir dan debu yang ditentukan dalam Pasal 2 GJB150.12, kondisi berikut tidak boleh terjadi pada pencari utara giroskop serat optik:

sebuah.Organisasi terlalu ketat, macet atau tidak berfungsi;

b.Komponen listrik mengalami korsleting atau tidak dapat bekerja secara normal;

c.Bagian mekanik internal berdebu.

4) Kabut asin

Pencari utara giroskop serat optik harus memenuhi kondisi semprotan garam GJB150.11.

5) Kondisi lingkungan yang lembab dan panas

Kelembaban relatif: 95%;suhu: 30±2C;waktu penyimpanan 72 jam.

Resistansi isolasi tidak boleh kurang dari 2 MΩ, permukaan logam tidak boleh terkorosi, dan lapisan tidak boleh melepuh atau terkelupas, dan dapat bekerja secara normal.

6) Lingkungan getaran

Persyaratan lingkungan getaran pemindaian sinusoidal

Rentang frekuensi: 5Hz~5.5Hz, perpindahan getaran (amplitudo ganda) 25.4mm

Rentang frekuensi: 5.5Hz ~ 200Hz, akselerasi getaran 1.5g;

Waktu pemindaian: 12 menit;

Arah getaran: 3 sumbu (sumbu X, sumbu Y, sumbu Z);

Setiap sumbu: 2 jam;

7) Dampak kondisi lingkungan

Bentuk gelombang dampak: pulsa setengah sinus

Akselerasi puncak: 20g, lebar pulsa 11ms,

Jumlah benturan per sumbu (sumbu X, sumbu Y, sumbu Z): 3

8) Kondisi lingkungan yang rusak

Akselerasi puncak: 10g

Lebar pulsa: 16ms

Tingkat tabrakan: sumbu vertikal 80 kali/menit

Waktu tabrakan: 1000 ± 10 kali

Arah tabrakan: bidang instalasi vertikal

9) Persyaratan lingkungan untuk mobil sport

Mobil sport jalan raya memiliki jarak tempuh 500 km.di:

Jalan tanah dan jalan kerikil: Kecepatannya 20-30 km/jam, 300 km.

Jalan aspal dan jalan beton: kecepatan kendaraan 30-40 km/jam, 200 km.

10) Kompatibilitas elektromagnetik

Kompatibilitas elektromagnetik mengacu pada persyaratan yang relevan dari GJB151A-97 "Persyaratan Emisi dan Sensitivitas Elektromagnetik untuk Peralatan dan Subsistem Militer".

11) Medan magnet

Karakteristik kinerja pencari utara gyro di bawah kondisi intensitas induksi magnetik (3±0,5)×10-4T harus memenuhi persyaratan indeks teknis.

kinerja listrik

1) Resistansi isolasi

Resistansi insulasi antara sirkuit independen pencari utara gyro, dan antara sirkuit dan rumah tidak boleh kurang dari 100 MΩ dalam kondisi atmosfer standar.

Dimensi

Antarmuka Eksternal

1.1.1 Dengan input daya 24V ± 4V.

1.1.2 Dengan fungsi output port serial, output port serial didefinisikan sebagai berikut:

Port komunikasi eksternal mengadopsi bentuk antarmuka serial RS422, dengan 1 bit mulai, 8 bit data, 1 bit stop, tanpa paritas, dan baud rate 9600bps.Data dalam format ASIC.
