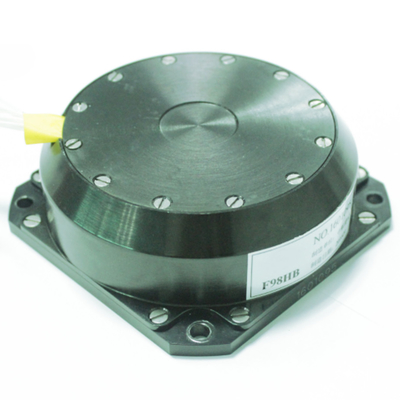

1 sumbu gyro fiber optik sensor gyro inersia sensor kecepatan sudut berdasarkan prinsip Sagnac

Nama merek:	avic
Nomor Model:	F98
Moq:	1
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Tingkat sudut maksimum:

400 °/dtk

faktor skala:

1650000× (1±10%)

Faktor skala nonlinier:

20PPM

Stabilitas bias:

<0,02 10s 1σ,°/jam

Jalan acak:

0,003deg/dtk

Nilai ambang batas:

0,02°/jam

Kemasan rincian:

Spons + kotak

Menyediakan kemampuan:

50/bulan

Deskripsi produk

1 sumbu gyro fiber optik sensor gyro inersia sensor kecepatan sudut berdasarkan prinsip Sagnac

Deskripsi

Produk ini adalah sensor kecepatan sudut inersia berdasarkan prinsip Sagnac, yang digunakan untuk mengukur gerak kecepatan sudut pembawa di sekitar sumbu sensitif produk.Produk ini dengan cincin serat untuk unit penginderaan kecepatan sudut, berdasarkan sirkuit deteksi loop tertutup, perbedaan fase yang disebabkan oleh kecepatan sudut sensitif cincin serat optik, perubahan ke sinyal intensitas oleh interferensi,Mengidentifikasi sirkuit mengubah sinyal intensitas ke sinyal tegangan, dan sinyal terdeteksi melalui modulasi dan demodulasi, Kemudian sinyal umpan balik kembali ke jalur optik, untuk mewujudkan kontrol loop tertutup.

Produk ini adalah sensor inersia yang terdiri dari sistem optik dan catu daya dan sirkuit pemrosesan data yang sesuai, yang dapat memberikan informasi tambahan sudut sumbu tunggal.

Produk ini terutama digunakan dalam sistem pengukuran inersia sistem navigasi inersia presisi tinggi dan sistem posisi & orientasi.

Fitur

● Desain semua serat - umur panjang, ukuran bungkus kecil, stabilitas tinggi dan lebih tahan terhadap gangguan.

● Polarizer serat terintegrasi - kehilangan penempatan minimal dan rasio kepunahan yang tinggi, menawarkan ketahanan yang lebih tinggi terhadap suhu dan kejut mekanis, serta getaran yang kuat.

● Paket kompak yang dapat diandalkan - beroperasi kuat untuk semua jenis lingkungan, ideal untuk berbagai aplikasi di bidang sipil dan militer.

● Teknologi QuichLaunch - waktu aktivasi minimum tanpa kalibrasi eksternal yang diperlukan.

● Panjang gelombang yang optimal - meningkatkan sensitivitas sebesar 50% dengan struktur, ukuran dan biaya yang sama.

● Isolasi suara dan kompresi - secara signifikan mengurangi sudut berjalan acak.

● Teknologi SelfTrack -meningkatkan rentang girodinamika

Aplikasi

●UAV/AUV/Helikopter ●Senjata nuklir taktis ●Aeronautik dan astronautik

●Sistem navigasi terintegrasi ●Platform inersia stabil ●Navigasi kendaraan

1 sumbu gyro fiber optik sensor gyro inersia sensor kecepatan sudut berdasarkan prinsip Sagnac 0

Karakteristik Kinerja

Tidak, tidak.	Parameter						F98-400		Satuan	Pengamatan
1	Kecepatan sudut maksimum						± 400		°/s
2	Faktor skala						1650000 × (1±10%)		SP/°/s
3	Nonlinearitas faktor skala pada suhu kamar						≤ 20		ppm	@25°C
4	Repeatability skala faktor pada suhu kamar						≤ 20		ppm	@25°C
5	Kemampuan mengulangi faktor skala secara penuh suhu						≤ 50		ppm	-40°C~+70°C
6	Stabilitas bias pada suhu kamar						≤ 0.02		10s 1σ,°/h	@25°C
7	Kemampuan untuk mengulangi bias pada suhu kamar						≤ 0.01		1σ,°/h	Bias
8	Kemungkinan pengulangan bias pada suhu tull						≤ 0.03		1σ,°/h	-40°C~+70°C
9	Stabilitas bias dalam perubahan suhu						≤ 0.015		100an 1σ,°/h	00,3°C/menit, -40°C~+70°C
10	Perjalanan acak						≤ 0.003		°/
11	Waktu aktivasi						0		menit
12	Nilai bias selama getaran/sebelum getaran/setelah getaran						≤ 0.05		°/jam
13	Nilai bias sebelum/setelah getaran)						≤ 0.05		°/jam
14	Sensitivitas magnetik						≤ 0.01		°/h/G
15	Nilai ambang						≤ 0.02		°/jam
16	Getaran	20Hz~2000Hz							Hz/10 menit
		X	Y		Z
	Getaran spektrum
17	Dampak	15g ((3 kali)						Gelombang setengah sinus / 11ms
		± X		± Y		±Z

Dimensi

1 sumbu gyro fiber optik sensor gyro inersia sensor kecepatan sudut berdasarkan prinsip Sagnac 1
