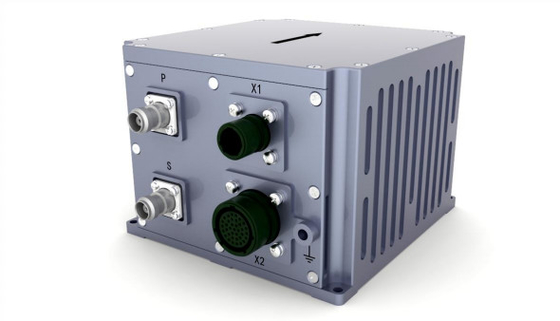

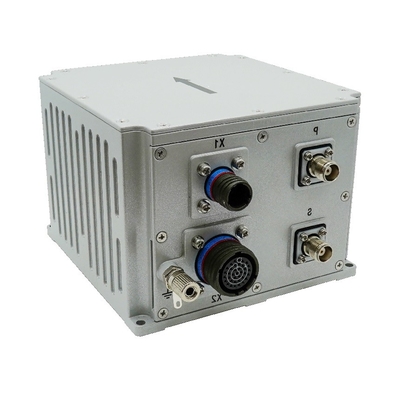

Keakuratan Titik Tinggi 0,1° GNSS Sistem Navigasi Inersial Terintegrasi untuk Navigasi Laut

Name: Keakuratan Titik Tinggi 0,1° GNSS Sistem Navigasi Inersial Terintegrasi untuk Navigasi Laut
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	INS500D
Moq:	1
harga:	7000$
Ketentuan Pembayaran:	L/C,T/T,Western Union
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Akurasi heading:

0,1°

Akurasi sikap:

0,02 ° (RMS)

Akurasi kecepatan horizontal:

0,1 m/dtk

Kisaran gyro:

±400°/dtk

gyro Stabilitas bias nol:

≤0,3°/jam

Rentang Akurasi:

±16 gram

Stabilitas Bias Nol Acc:

≤50ug

Sumber Daya:

9-36V

Berat badan:

≤2kg

Antarmuka komunikasi:

Pps, acara, rs232, rs422, can

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

0.1° Sistem Navigasi Inersial Terintegrasi GNSS

Sistem Navigasi Inersial untuk Navigasi Laut

Deskripsi produk

Deskripsi Produk

Sistem navigasi terintegrasi serat optik INS500D adalah solusi yang hemat biaya.dan papan penerima GNSS kelas atasMelalui fusi multi-sensor dan algoritma perhitungan navigasi canggih, ia memenuhi tuntutan untuk pengukuran yang tepat dari sikap, arah,dan informasi posisi dalam sistem pengukuran mobile presisi menengah hingga tinggi dan aplikasi UAV skala besar.

Sistem ini mendukung dua mode operasi: mode navigasi inersia/satelit terintegrasi dan mode inersia murni.

Mode navigasi terintegrasi inersia/satelit:
Dalam mode ini, penerima GNSS menggunakan informasi penentuan posisi satelit yang diterima untuk navigasi terintegrasi.,Jika sinyal hilang, ia beralih ke output posisi, kecepatan, dan data sikap yang dihitung melalui sarana inersia.Ada juga fungsi jangka pendek untuk menjaga kurs.Selain itu, dalam mode navigasi terintegrasi, informasi post-processing dapat disediakan untuk digunakan oleh perangkat lunak post-processing.

Mode Inersia Murni:
Setelah modus inersia murni dimulai (yang berarti bahwa fusi GPS tidak terjadi sejak daya-on; jika kehilangan kunci setelah fusi sebelumnya, itu kembali ke mode navigasi terintegrasi),Sistem ini menawarkan fungsi pengukuran posisi yang akurat. Ini dapat output pitch, roll, dan data arah. Selain itu, dalam mode inersia murni, sistem mampu statis utara-penemuan.

Parameter teknis

Parameter		Indikator teknis
Keakuratan posisi	Titik tunggal (RMS)	1.2m
	RTK ((RMS)	2cm+1ppm
	Penguncian-kehilangan Keakuratan (CEP)	10,8nm/jam 2 ‰ D, dimana D adalah jarak yang ditempuh (opsional, kombinasi DVL atau odometer)
Judul (RMS)	Self- utara mencari akurasi	0.1 ° × detik (Lati), 10 menit keselarasan dasar statis; Di mana Lati menunjukkan garis lintang.
Judul (RMS)	Keakuratan pemegang kunci-kerugian	0.1°/jam
Sikap (RMS)	GNSS adalah valid	00,02°
Sikap (RMS)	Keakuratan pemegang kunci-kerugian	00,05°/jam
Keakuratan Kecepatan Horizontal (RMS)	Titik tunggal L1/L2	0.1m/s
Keakuratan Kecepatan Horizontal (RMS)	GNSS tidak valid	2m/s/h
Frekuensi data navigasi	200Hz
Gyroscope	Jangkauan	400°/s
	Stabilitas bias nol	0.3°/jam
	Nonlinearitas faktor skala	50 ppm
	Jalan acak sudut	00,02°/ √hr
Akselerometer	Jangkauan	16g
	Stabilitas bias nol	50ug5
	Nonlinearitas faktor skala	100 ppm
	Kecepatan berjalan acak	0.01m/s/ √hr
Dimensi fisik dan karakteristik listrik	Dimensi keseluruhan	138.5 mm × 136.5 mm × 102 mm
	Berat badan	2.0 kg (tanpa kabel)
	Tegangan masukan	1236VDC
	Konsumsi daya	< 24W (keadaan stabil)
	Simpan	16G
Indikator lingkungan	Suhu operasi	-40°C~+60°C
	Suhu penyimpanan	-45°C~+70°C
	Getaran acak	6.06g, 20Hz ~ 2000Hz
	MTBF	3000 jam
Karakteristik antarmuka	PPS, EVENT, RS232, RS422, CAN (opsional)
	Port jaringan 100m
	Konektor antena (TNC)
	Antarmuka sensor kecepatan roda

Gambar garis besar
