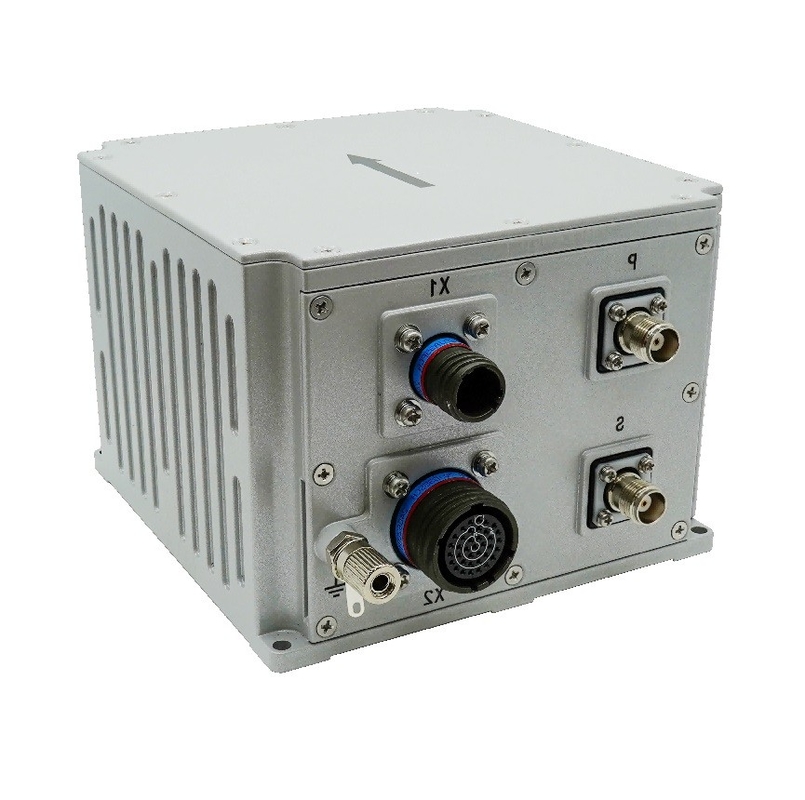

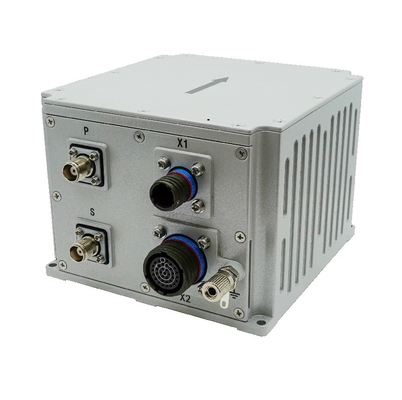

Sistem Navigasi Inersia Terintegrasi GNSS Gyroscope Serat Optik untuk Kendaraan darat

Name: Sistem Navigasi Inersia Terintegrasi GNSS Gyroscope Serat Optik untuk Kendaraan darat
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	INS500D
Moq:	1
harga:	7000$
Ketentuan Pembayaran:	L/C,T/T,Western Union
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Akurasi heading:

0,1°

Akurasi sikap:

0,02 ° (RMS)

Akurasi kecepatan horizontal:

0,1 m/dtk

Kisaran gyro:

±400°/dtk

gyro Stabilitas bias nol:

≤0,3°/jam

Rentang Akurasi:

±16 gram

Stabilitas Bias Nol Acc:

≤50ug

Sumber Daya:

9-36V

Berat badan:

≤2kg

Antarmuka komunikasi:

Pps, acara, rs232, rs422, can

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sistem navigasi inersia kendaraan darat

Sistem navigasi inersia terintegrasi GNSS

Sistem Navigasi Inersia Giroskop Serat Optik

Deskripsi produk

Deskripsi Produk

Sistem navigasi serat optik terintegrasi INS500D didasarkan pada giroskop serat optik loop tertutup, akselerometer dan papan penerima GNSS kelas atas dengan kinerja biaya tinggi,dan direalisasikan melalui fusi multi-sensor dan algoritma perhitungan navigasi, yang memenuhi persyaratan pengukuran akurat dari informasi sikap, arah dan posisi dalam bidang aplikasi sistem pengukuran seluler presisi menengah dan tinggi dan UAV besar.

Sistem ini memiliki mode navigasi inersia/satelit terintegrasi dan mode inersia murni.

Dalam mode navigasi terintegrasi inersia/satelit, informasi posisi satelit yang diterima oleh penerima GNSS dapat digunakan untuk navigasi terintegrasi, dan pitch, roll, course, position,kecepatan, waktu dan informasi lain dari pembawa dapat keluar; Setelah sinyal hilang, posisi, kecepatan dan sikap yang dihitung oleh inersia keluar,di mana pitch dan roll diperlukan untuk menjadi akurat, fungsi menjaga jalur tersedia dalam waktu singkat, dan akurasi posisi tingkat meter tersedia dalam waktu singkat.informasi pasca pengolahan dapat output untuk perangkat lunak pasca pengolahan untuk memproses.

Setelah mode inersia murni (yaitu, fusi GPS tidak pernah dilakukan setelah menyalakan, dan jika kehilangan kunci lagi setelah fusi, itu termasuk mode navigasi terintegrasi) dimulai,memiliki fungsi pengukuran sikap yang akurat, dapat menghasilkan pitch dan arah roll, dan mode inersia murni dapat menemukan utara secara statis.

Parameter teknis

Parameter		Indikator teknis
Keakuratan posisi	Titik tunggal (RMS)	1.2m
	RTK(RMS)	2cm+1ppm
	Penguncian-kehilangan Keakuratan (CEP)	10,8nm/jam 2 ‰ D, dimana D adalah jarak yang ditempuh (opsional, kombinasi DVL atau odometer)
Judul (RMS)	Self- utara mencari akurasi	0.1 ° × detik (Lati), 10 menit keselarasan dasar statis; Di mana Lati menunjukkan garis lintang.
Judul (RMS)	Keakuratan pemegang kunci-kerugian	0.1°/jam
Sikap (RMS)	GNSS adalah valid	00,02°
Sikap (RMS)	Keakuratan pemegang kunci-kerugian	00,05°/jam
Keakuratan Kecepatan Horizontal (RMS)	Titik tunggal L1/L2	0.1m/s
Keakuratan Kecepatan Horizontal (RMS)	GNSS tidak valid	2m/s/h
Frekuensi data navigasi	200Hz
Gyroscope	Jangkauan	400°/s
	Stabilitas bias nol	0.3°/jam
	Nonlinearitas faktor skala	50 ppm
	Jalan acak sudut	00,02°/ √hr
Akselerometer	Jangkauan	16g
	Stabilitas bias nol	50ug5
	Nonlinearitas faktor skala	100 ppm
	Kecepatan berjalan acak	0.01m/s/ √hr
Dimensi fisik dan karakteristik listrik	Dimensi keseluruhan	138.5 mm × 136.5 mm × 102 mm
	Berat badan	2.0 kg (tanpa kabel)
	Tegangan masukan	12️36VDC
	Konsumsi daya	< 24W (keadaan stabil)
	Simpan	16G
Indikator lingkungan	Suhu operasi	-40°C~+60°C
	Suhu penyimpanan	-45°C~+70°C
	Getaran acak	6.06g,20Hz ~ 2000Hz
	MTBF	3000 jam
Karakteristik antarmuka	PPS, EVENT, RS232, RS422, CAN (opsional)
	Port jaringan 100m
	Konektor antena (TNC)
	Antarmuka sensor kecepatan roda

Gambar garis besar
