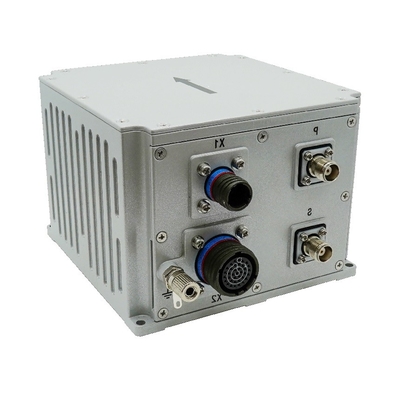

50ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System untuk AUV

Name: 50ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System untuk AUV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	INS500D
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Akurasi Posisi:

10,8nm/jam

Akurasi heading:

0.1°/jam

Akurasi sikap:

0,05 °/jam

Akurasi kecepatan horizontal:

0,1 m/dtk

Frekuensi Data Navigasi (titik tunggal L1/L2):

200HZ

Kisaran giroskop:

400 °/s

Stabilitas bias nol giroskop:

0,3°/jam

jangkauan akselerometer:

16G

accelerometer Nol bias stabilitas:

50g

Dimensi:

138,5 mm × 136,5 mm × 102mm

Berat badan:

2.0 kg (tanpa kabel)

Suhu operasi:

-40 ℃ ~ + 60 ℃

Kemasan rincian:

spons dan karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

rs422 sistem navigasi inersia

Sistem Navigasi Inersia AUV

50ug Sistem Navigasi Inersia Akselerometer

Deskripsi produk

RS422 Fiber Optic Strapdown Inertial Navigation System untuk AUV

Deskripsi Produk

INS500D Fiber-Optic Integrated Navigation System adalah solusi berkinerja tinggi yang menggabungkan giroskop serat optik loop tertutup, akselerometer,dan penerima GNSS kelas atas untuk efisiensi biaya yang luar biasaMenggunakan fusi multi-sensor dan algoritma navigasi canggih, memberikan posisi, arah, dan pengukuran posisi yang tepat.Dirancang untuk memenuhi persyaratan yang menuntut dari sistem pengukuran seluler presisi menengah hingga tinggi dan aplikasi UAV besar, INS500D memastikan navigasi yang dapat diandalkan dan akurat di lingkungan yang kompleks.

Fungsi Utama

Sistem ini memiliki mode navigasi inersia/satelit terintegrasi dan mode inersia murni.

Dalam mode navigasi terintegrasi inersia/satelit, informasi posisi satelit yang diterima oleh penerima GNSS dapat digunakan untuk navigasi terintegrasi, dan pitch, roll, course, position,kecepatan, waktu dan informasi lain dari pembawa dapat keluar; Setelah sinyal hilang, posisi, kecepatan dan sikap yang dihitung oleh inersia keluar,di mana pitch dan roll diperlukan untuk menjadi akurat, fungsi menjaga jalur tersedia dalam waktu singkat, dan akurasi posisi tingkat meter tersedia dalam waktu singkat.informasi pasca pengolahan dapat output untuk perangkat lunak pasca pengolahan untuk memproses.

Setelah mode inersia murni (yaitu, fusi GPS tidak pernah dilakukan setelah menyalakan, dan jika kehilangan kunci lagi setelah fusi, itu termasuk mode navigasi terintegrasi) dimulai,memiliki fungsi pengukuran sikap yang akurat, dapat menghasilkan pitch dan arah roll, dan mode inersia murni dapat menemukan utara secara statis.

Indeks Kinerja

Parameter		Indikator teknis
Keakuratan posisi	Titik tunggal (RMS)	1.2m
	RTK ((RMS)	2cm+1ppm
	Keakuratan penguncian-kerugian (CEP)	10,8nm/jam 2 ‰ D, dimana D adalah jarak yang ditempuh (opsional, kombinasi DVL atau odometer)
Judul (RMS)	Self- utara mencari akurasi	0.1 ° × detik (Lati), 10 menit keselarasan dasar statis; Di mana Lati menunjukkan garis lintang.
Judul (RMS)	Keakuratan pemegang kunci-kerugian	0.1°/jam
Sikap (RMS)	GNSS adalah valid	00,02°
Sikap (RMS)	Keakuratan pemegang kunci-kerugian	00,05°/jam
Keakuratan Kecepatan Horizontal (RMS)	Titik tunggal L1/L2	0.1m/s
Keakuratan Kecepatan Horizontal (RMS)	GNSS tidak valid	2m/s/h
Frekuensi data navigasi	200Hz
Gyroscope	Jangkauan	400°/s
	Stabilitas bias nol	0.3°/jam
	Nonlinearitas faktor skala	50 ppm
	Jalan acak sudut	00,02°/ √hr


Akselerometer	Jangkauan	16g
	Stabilitas bias nol	50ug5
	Nonlinearitas faktor skala	100 ppm
	Kecepatan berjalan acak	0.01m/s/ √hr
Dimensi fisik dan karakteristik listrik	Dimensi keseluruhan	138.5 mm × 136.5 mm × 102 mm
	Berat badan	2.0 kg (tanpa kabel)
	Tegangan masukan	1236VDC
	Konsumsi daya	< 24W (keadaan stabil)
	Simpan	16G
Indikator lingkungan	Suhu operasi	-40°C~+60°C
	Suhu penyimpanan	-45°C~+70°C
	Getaran acak	6.06g, 20Hz ~ 2000Hz
	MTBF	3000 jam
Karakteristik antarmuka	PPS, EVENT, RS232, RS422, CAN (opsional)
	Port jaringan 100m
	Konektor antena (TNC)
	Antarmuka sensor kecepatan roda

Gambar garis besar

50ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System untuk AUV 0
