Adis16488 Sensor pengganti KT-EX 9-2 lmu Akselerometer Gyro untuk Survei Samudra dan Pemetaan

Nama merek:	Firepower
Nomor Model:	16488c
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Rentang Akurasi:

±18 gram

Stabilitas Bias Nol Acc:

0,07mg

Kisaran gyro:

±450°/detik

gyro Stabilitas bias nol:

5,1 °/jam

Jalan acak:

0,26º/√jam

Lebar pita (-3dB):

frekuensi 330Hz

Pengulangan faktor skala:

0,1%

antarmuka:

1 saluran SPI/UART/CAN

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Ocean Surveying Accelerometer Gyro

KT-EX 9-2 lmu Akselerometer Gyro

Pemetaan Akselerometer Gyro

Deskripsi produk

Adis16488 Sensor pengganti lmu Akselerometer Gyro untuk Survei Samudra dan Pemetaan

Deskripsi Produk

PeraturanKT-EX 9-2 unit pengukuran inersia dengan beberapa derajat kebebasan adalah sistem inersia lengkap dengan gyroscope tiga sumbu built-in, akselerometer tiga sumbu,magnetometer tiga sumbu dan sensor tekanan untuk mengukur sudut tiga sumbu dari parameter pembawa seperti laju, akselerasi, medan magnet tiga sumbu, tekanan udara, dll, data output setelah kompensasi kesalahan (termasuk kompensasi suhu, kompensasi sudut kesalahan pemasangan,Kompensasi nonlinier, dll) sesuai dengan protokol komunikasi melalui SPI.

Giroskop digital tiga sumbu:
1. ± 450o/s rentang pengukuran dinamis;
2. Stabilitas bias nol: 5,1 °/jam
Akselerometer digital triaxial:
1. ± 18 g rentang pengukuran dinamis;
2. Stabilitas bias nol: 0,07 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 oC ~ 70 oC): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat;
Antarmuka 1 saluran UART, 1 saluran SPI, 1 saluran CAN

Parameter teknis

parameter		Kondisi pengujian	Minimal	Tipikal	Maksimal	unit
Gyroscope	Jangkauan pengukuran dinamis	Dapat dikonfigurasi (maksimum ± 1000)		± 450		o/s
	Tidak ada ketidakstabilan bias	Allan varians, lebih baik dari		5.1		o/h
	Stabilitas bias nol	1s halus, rms, lebih baik dari		30		o/h
	Zero bias di seluruh kisaran suhu	-40 oC ~ 85 oC, 10s halus, rms		0.03		o/s
	Perjalanan acak	1b		0.26		o/√h
	Zero bias repeatability	1b		100		o/h
	Kebisingan output	Tidak ada penyaringan, rms		0.135		o/s
	Repeatability faktor skala	1b		0.1		%
	Nonlinearitas faktor skala	FS=450 o/s		0.01		% FS
	Bandwidth (-3dB)			330		Hz
	Kopling silang			0.1		%
Akselerometer	Jangkauan pengukuran dinamis	Dapat dikonfigurasi (maksimum ± 40)		± 18		g
	Stabilitas bias nol	Variansi Allan		0.07		mg
	Zero bias di seluruh kisaran suhu	-40 oC ~ 85 oC, 10s halus, rms		5		mg
	Perjalanan acak	1b		0.029		m/s/√h
	Zero bias repeatability	1b		5		mg
	Kebisingan output	Tidak ada penyaringan, rms		1		mg
	Repeatability faktor skala	1b		0.1		%
	Nonlinearitas faktor skala	FS = 10 g		0.1		% FS
	Bandwidth (-3dB)			330		Hz
	Kopling silang			0.1		%
Magnetometer	Jangkauan pengukuran dinamis			± 2.5		Gauss
	Sensitivitas			0.1		Pendaftaran
	Nonlinearitas			0.5		% FS
Barometer	Jangkauan tekanan		300		1100	mbar
	Sensitivitas			6.1 × 10^-7		mbar/LSB
	Kesalahan total			4.5		mbar
	Kesalahan relatif			2.5		mbar
	Nonlinearitas			0.1		% FS
Antarmuka Komunikasi	1 spi	Frekuensi jam input			15	MHz
Antarmuka Komunikasi
Karakteristik listrik	Tegangan	DC	2.5	3.3 ± 10%	5	V
	Konsumsi daya			0.6	1	W
	Ripple	P-P			100	mV
	berat badan			48 ± 2		g
Lingkungan penggunaan	Suhu operasi	Skalable	- 40		85	oC
	suhu penyimpanan		-55		85	oC
	getaran			10~2000Hz,6.06g
	Kejutan			5000 g,0.1ms

Dimensi

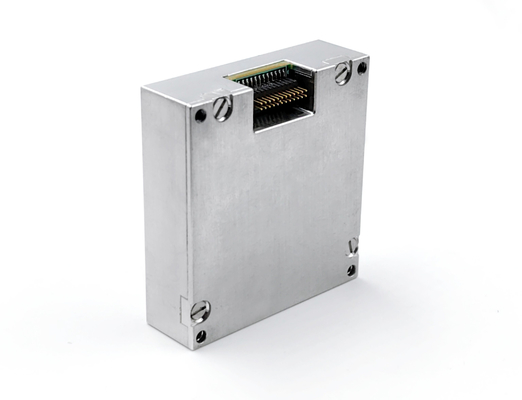

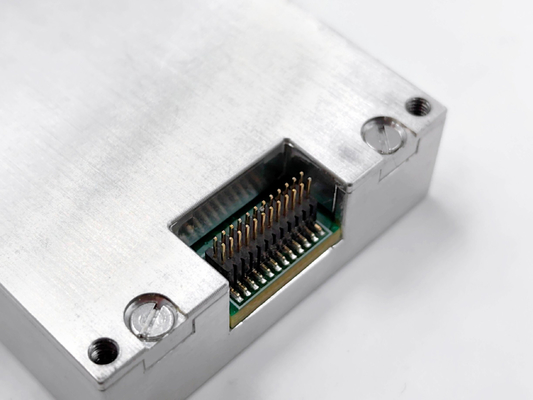

Adis16488 Sensor pengganti KT-EX 9-2 lmu Akselerometer Gyro untuk Survei Samudra dan Pemetaan 0

Pengemasan & Pengiriman

Adis16488 Sensor pengganti KT-EX 9-2 lmu Akselerometer Gyro untuk Survei Samudra dan Pemetaan 1

Adis16488 Sensor pengganti KT-EX 9-2 lmu Akselerometer Gyro untuk Survei Samudra dan Pemetaan 2

Adis16488 Sensor pengganti KT-EX 9-2 lmu Akselerometer Gyro untuk Survei Samudra dan Pemetaan 3
