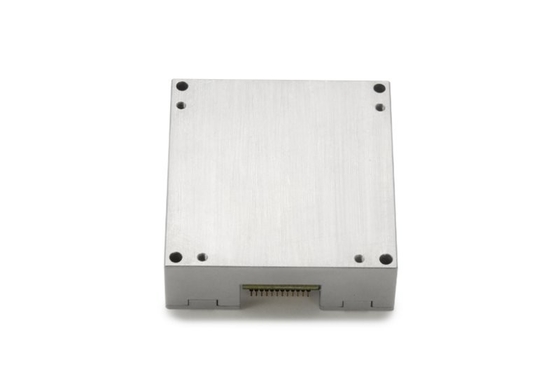

Unit Pengukuran Inersia Berat Ringan 6 Sensor Inersia Poros dengan Jangkauan Besar KT-EX 9-2

Nama merek:	Firepower
Nomor Model:	16488c
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Kisaran gyro:

±450°/detik

gyro Stabilitas bias nol:

5,1 °/jam

Rentang Akurasi:

±20g

Stabilitas Bias Nol Acc:

0.07mg ((Allan)

Jalan acak:

0,26º/√jam

Lebar pita (-3dB):

frekuensi 330Hz

antarmuka:

1 saluran SPI/UART/CAN

Pengulangan faktor skala:

0,1%

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Unit Pengukuran Inersia 6 Poros

Satuan Ukuran Inersia Berat Ringan

Unit Pengukuran Inersia Jangka Panjang

Deskripsi produk

Unit Pengukuran Inersia Berat Ringan 6 Sensor Inersia Poros dengan Jangkauan Besar KT-EX 9-2

Deskripsi Produk

PeraturanKT-EX 9-2unit pengukuran inersia multi-degrees of freedom adalah sistem inersia lengkap dengan gyroscope tiga sumbu built-in, akselerometer tiga sumbu,magnetometer tiga sumbu dan sensor tekanan untuk mengukur sudut tiga sumbu dari parameter pembawa seperti laju, akselerasi, medan magnet tiga sumbu, tekanan udara, dll, data output setelah kompensasi kesalahan (termasuk kompensasi suhu, kompensasi sudut kesalahan pemasangan,Kompensasi nonlinier, dll) sesuai dengan protokol komunikasi melalui SPI.

Giroskop digital tiga sumbu:
1. ± 450o/s rentang pengukuran dinamis;
2. Stabilitas bias nol: 5,1 °/jam
Akselerometer digital triaxial:
1. ± 18 g rentang pengukuran dinamis;
2. Stabilitas bias nol: 0,07 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 oC ~ 70 oC): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat;
Antarmuka 1 saluran UART, 1 saluran SPI, 1 saluran CAN

Parameter teknis

parameter		Kondisi pengujian	Minimal	Tipikal	Maksimal	unit
Gyroscope	Jangkauan pengukuran dinamis	Dapat dikonfigurasi (maksimum ± 1000)		± 450		o/s
	Tidak ada ketidakstabilan bias	Allan varians, lebih baik dari		5.1		o/h
	Stabilitas bias nol	1s halus, rms, lebih baik dari		30		o/h
	Zero bias di seluruh kisaran suhu	-40 oC ~ 85 oC, 10s halus, rms		0.03		o/s
	Perjalanan acak	1b		0.26		o/√h
	Zero bias repeatability	1b		100		o/h
	Kebisingan output	Tidak ada penyaringan, rms		0.135		o/s
	Repeatability faktor skala	1b		0.1		%
	Nonlinearitas faktor skala	FS=450 o/s		0.01		% FS
	Bandwidth (-3dB)			330		Hz
	Kopling silang			0.1		%
Akselerometer	Jangkauan pengukuran dinamis	Dapat dikonfigurasi (maksimum ± 40)		± 18		g
	Stabilitas bias nol	Variansi Allan		0.07		mg
	Zero bias di seluruh kisaran suhu	-40 oC ~ 85 oC, 10s halus, rms		5		mg
	Perjalanan acak	1b		0.029		m/s/√h
	Zero bias repeatability	1b		5		mg
	Kebisingan output	Tidak ada penyaringan, rms		1		mg
	Repeatability faktor skala	1b		0.1		%
	Nonlinearitas faktor skala	FS = 10 g		0.1		% FS
	Bandwidth (-3dB)			330		Hz
	Kopling silang			0.1		%
Magnetometer	Jangkauan pengukuran dinamis			± 2.5		Gauss
	Sensitivitas			0.1		Pendaftaran
	Nonlinearitas			0.5		% FS
Barometer	Jangkauan tekanan		300		1100	mbar
	Sensitivitas			6.1 × 10^-7		mbar/LSB
	Kesalahan total			4.5		mbar
	Kesalahan relatif			2.5		mbar
	Nonlinearitas			0.1		% FS
Antarmuka Komunikasi	1 spi	Frekuensi jam input			15	MHz
Antarmuka Komunikasi
Karakteristik listrik	Tegangan	DC	2.5	3.3 ± 10%	5	V
	Konsumsi daya			0.6	1	W
	Ripple	P-P			100	mV
	berat badan			48 ± 2		g
Lingkungan penggunaan	Suhu operasi	Skalable	- 40		85	oC
	suhu penyimpanan		-55		85	oC
	getaran			10~2000Hz,6.06g
	Kejutan			5000 g,0.1ms

Dimensi

Unit Pengukuran Inersia Berat Ringan 6 Sensor Inersia Poros dengan Jangkauan Besar KT-EX 9-2 0

Pengemasan & Pengiriman

Unit Pengukuran Inersia Berat Ringan 6 Sensor Inersia Poros dengan Jangkauan Besar KT-EX 9-2 1

Unit Pengukuran Inersia Berat Ringan 6 Sensor Inersia Poros dengan Jangkauan Besar KT-EX 9-2 2

Unit Pengukuran Inersia Berat Ringan 6 Sensor Inersia Poros dengan Jangkauan Besar KT-EX 9-2 3
