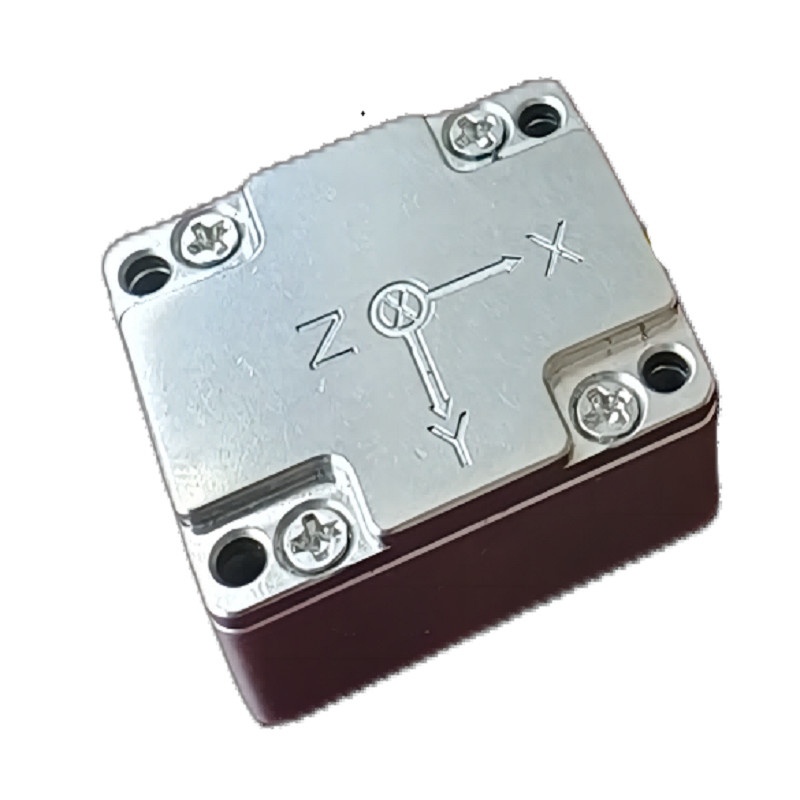

Anti-interferensi Tiga sumbu IMU Gyro untuk navigasi inersia

Nama merek:	Firepower
Nomor Model:	GI200-A0-IMU
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1000/Bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama Produk:

IMU giroskop

Jangkauan Gryo:

500 derajat/detik

Varian accelerometer allan:

0,06mg

Varian Gryo Allan:

1,6 derajat/jam

Gryo sudut acak berjalan:

0.3°/√hr

Kepadatan kebisingan Gryo:

0,002°/detik/√Hz

Konsumsi Daya:

1,5W

MTBF:

> 20000H

Kemasan rincian:

Kotak dengan spons

Menyediakan kemampuan:

1000/Bulan

Menyoroti:

Tiga sumbu IMU Gyro

Anti interferensi IMU Gyro

Inertial navigasi IMU Gyro

Deskripsi produk

Anti-interferensi Tiga sumbu IMU Gyro untuk navigasi inersia

Deskripsi Produk

GI200-A0 (B0) -IMU adalah unit pengukuran inersia (IMU) berdasarkan teknologi micromachining (MEMS), dengan built-in gyroscope MEMS berkinerja tinggi dan akselerometer MEMS,menghasilkan 3 kecepatan sudut dan 3 percepatan.

GI200-A0 (B0) -IMU memiliki keandalan tinggi dan kemampuan beradaptasi lingkungan yang kuat. Dengan mencocokkan perangkat lunak yang berbeda, produk ini dapat digunakan secara luas dalam mengemudi cerdas, UAV taktis dan industri,amunisi cerdas, pencari, komunikasi seluler, pemetaan, platform stabil dan bidang lainnya.

GI200-A0 (B0) -IMU tersedia dalam versi A0 (konfigurasi rendah) dan B0 (konfigurasi tinggi).

Fitur Utama

Giroskop digital tiga sumbu:
1. ± 2000o/s rentang pengukuran dinamis;
2. Stabilitas bias A0: 6 °/H (GJB, 10s, sumbu Z), 9 °/H (GJB, 1s, sumbu Z), 1,6 °/H (ALLAN, sumbu Z);
3. Stabilitas bias B0: 3 °/H (GJB, 10s, sumbu Z), 4,5 °/H (GJB, 1s, sumbu Z), 0,8 °/H (ALLAN, sumbu Z);
Akselerometer digital triaxial:
1. ± 200 g rentang pengukuran dinamis;
2. Stabilitas bias A0: 0,4 mg (GJB, 10 s), 0,6 mg (GJB, 1 s), 0,06 mg (ALLAN);
3. Stabilitas bias B0: 0,2 mg (GJB, 10s), 0,3 mg (GJB, 1s), 0,03 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ 80 °C): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat;
Antarmuka 1 saluran UART, 1 saluran SPI, 1 saluran CAN

Bidang Aplikasi Utama

Mengemudi dengan cerdas
UAV taktis dan industri
Munisi Pintar
Pencari
Komunikasi dalam gerakan
Pemetaan
Stabilkan platform.

Indikator Produk

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Gyroscope	Jangkauan pengukuran dinamis			500	2000	o/s
	Stabilitas bias nol	Varian Allan, sumbu Z		1.6		o/h
		Varian Allan, sumbu X dan Y		3.2		o/h
		Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan), sumbu Z		6		o/h
		Rata-rata 1s (-40 °C ~ + 80 °C, suhu konstan), sumbu Z		9		o/h
		Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan), sumbu X dan sumbu Y		12		o/h
		Rata-rata 1 s (-40 °C ~ + 80 °C, suhu konstan), sumbu X dan sumbu Y		18		o/h
	Zero bias	Jangkauan bias nol, sumbu Z		± 0.14		o/s
		Jangkauan bias nol, sumbu X dan sumbu Y		± 0.4		o/s
		Perubahan bias nol pada rentang suhu penuh, sumbu Z1		± 0.04		o/s
		Perubahan bias nol pada rentang suhu penuh, sumbu X dan Y1		± 0.12		o/s
		Kemungkinan Ulang Mulai Berturut-turut, sumbu Z		0.004		o/s
		Repeatability awal berturut-turut, sumbu X dan sumbu Y		0.012		o/s
		Kebalikan start dari hari ke hari, sumbu Z		0.006		o/s
		Mulai pengulangan hari demi hari, sumbu X dan sumbu Y		0.018		o/s
		Fefek percepatan linier pada bias		0.004		o/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan setelah getaran2		0.004		o/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran2		0.004		o/s/g
	Faktor skala	Keakuratan faktor skala, sumbu Z		0.6		%
		Keakuratan Faktor Skala, sumbu X dan Y		1.2		%
		Nonlinearitas faktor skala, sumbu Z		0.02		% FS
		Nonlinearitas Skala Factor, sumbu X dan Y		0.04		% FS
	Jalan acak sudut			0.3		°/√hr
	Kepadatan kebisingan			0.002		°/s/√Hz
	Resolusi			3.052×10⁻⁷		o/s/LSB
	Bandwidth			200		Hz
Akselerometer	Jangkauan pengukuran dinamis			16	200	g
	Stabilitas bias nol	Variansi Allan		0.06		mg
		Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan)		0.4		mg
		Rata-rata 1s (-40 °C ~ + 80 °C, suhu konstan)		0.6		mg
	Zero bias	Jangkauan bias nol		16	30	mg
		Perubahan bias nol dalam rentang suhu penuh, nilai puncak ke puncak1		10	20	mg
		Kemungkinan berulangnya start berturut-turut		1		mg
		Kemampuan mengulangi dimulai setiap hari		1.6		mg
		Koefisien suhu bias nol		0.1	0.2	mg/°C
	Faktor skala	Keakuratan faktor skala		4		%
	Faktor skala	Nonlinearitas faktor skala		0.2		% FS
	Kecepatan berjalan acak			0.058		m/s/√hr
	Kepadatan kebisingan			0.05		mg/√Hz
	Resolusi			1.221×10⁻⁸		g/LSB
	Bandwidth			200		Hz
Magnetometer	Jangkauan medan magnet	B_Rg,xy		±1300		μT
	Jangkauan medan magnet	B_rg,z		±2500		μT
	Resolusi			0.3		μT
	Arah dan garis bujur	Komponen geomagnetik horizontal 30 μT, 25 °C		± 2.5		Dega
Antarmuka komunikasi	SPI 1-saluran	Tingkat Baud			15	MHz
	UART 1-saluran	Tingkat Baud		230.4		Kbps
	1-saluran CAN	Tingkat Baud			1	MHz
	Frekuensi pengambilan sampel	SPI		200	1000	Hz
		UART		200		Hz
		Bisa		200
Karakteristik listrik	Tegangan		3	3.3	3.6	V
	Konsumsi daya				1.5	W
	Ripple	P-P			100	mV
Karakteristik struktural	Ukuran			47×44×14		mm
Karakteristik struktural	Berat badan			50		g
Lingkungan penggunaan	Suhu operasi		- 40		80	°C
	Suhu penyimpanan		-45		85	°C
	Getaran			20~2000Hz,6.06g
	Dampak			1000 g,0.5ms
Keandalan	MTBF			20000		h
Keandalan	Waktu kerja terus menerus			120		h
1: Menghitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 °C/menit, dan kisaran suhu adalah -40 °C ~ + 80 °C;
2: Kondisi getaran adalah 6,06 G, 20Hz ~ 2000Hz

Struktur Produk

Anti-interferensi Tiga sumbu IMU Gyro untuk navigasi inersia 0

L47mm x W44mm x H14mm ((L x W x H)

Antarmuka listrik

Anti-interferensi Tiga sumbu IMU Gyro untuk navigasi inersia 1

Anti-interferensi Tiga sumbu IMU Gyro untuk navigasi inersia 2
