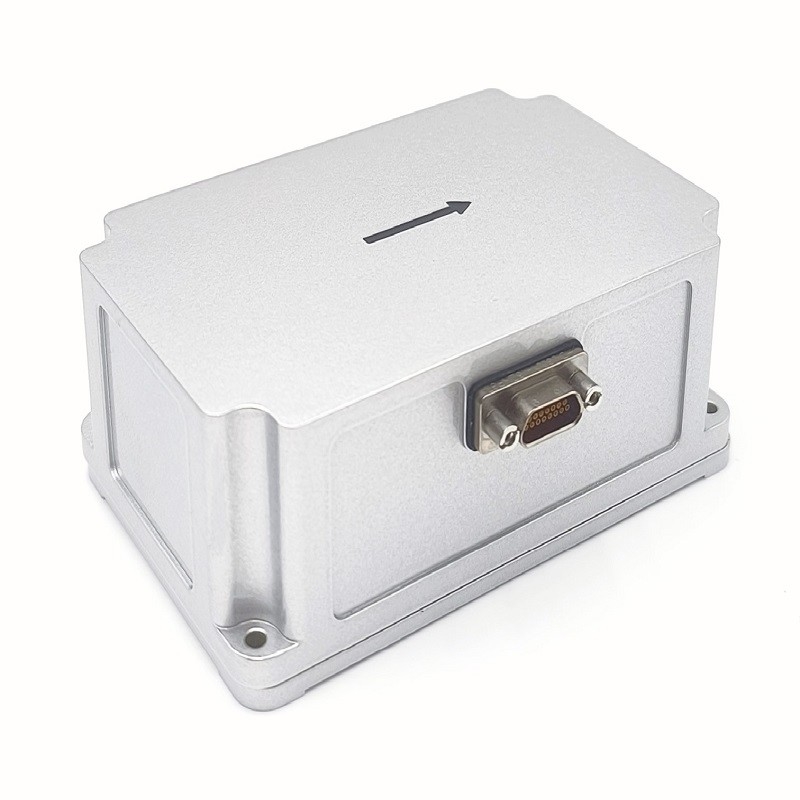

High End GNSS Receiver MEMS Inertial Navigation System untuk Surveying and Mapping

Name: High End GNSS Receiver MEMS Inertial Navigation System untuk Surveying and Mapping
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300C
Price: 5,000.00 USD
Availability: InStock

Nama merek:	AVIC
Nomor Model:	GI300C
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS

Nama Produk:

Sistem Navigasi Inersia MEMS

Akurasi sikap:

0,02 derajat (rms)

Ketepatan arah:

0,1 derajat (rms)

Kisaran gyro:

±400°/dtk

gyro Stabilitas bias nol:

≤0,3°/jam

jangkauan akselerometer:

±20g

Stabilitas bias nol akselerometer:

≤100µg

antarmuka:

RS232/RS422/PPS

Konsumsi Daya:

≤8W

Suhu operasi:

-40 ℃ ~ + 60 ℃

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sistem Navigasi Inersia MEMS

Sistem Navigasi Inersia untuk Survei

Sistem Navigasi Inersia untuk Pemetaan

Deskripsi produk

High End GNSS Receiver MEMS Inertial Navigation System untuk Surveying and Mapping

Deskripsi Produk

GI300C adalah sistem navigasi inersia yang kompak dengan giroskop serat optik (FOG) dan akselerometer sistem mikro-elektromekanik (MEMS),yang dapat menggunakan informasi waktu dan posisi GNSS eksternal yang akurat untuk navigasi terintegrasi inersia/satelitKetika informasi GNSS eksternal tidak valid, sistem navigasi inersia memiliki kemampuan tinggi untuk mempertahankan akurasi navigasi inersia murni.

Aplikasi Utama

Drone
Roket
Pengukuran mobile
Deteksi dan pengukuran tanah, terowongan dan jalur lainnya
Platform stabil presisi tinggi

Fungsi Utama

Fungsi perataan basis goyang/basis bergerak
Mencari diri sendiri di utara
Navigasi terintegrasi gabungan GNSS/atmosfer
Penyimpanan akurasi lebih lama tanpa bantuan informasi eksternal
Mendukung pengguna untuk menyesuaikan atas permintaan

Indikator teknis

Proyek	Kondisi pengujian	Indikator
Keakuratan posisi	GNSS eksternal yang valid, titik tunggal	Lebih baik dari keakuratan penentuan posisi satelit eksternal
	GNSS eksternal Sah, RTK	Lebih baik dari keakuratan penentuan posisi satelit eksternal
	Penguatan posisi horizontal inersia murni^①	100m/5min ((CEP)
		600m/10min ((CEP)
		2nm/30min ((CEP)
	Pertahankan posisi horizontal gabungan kecepatan udara^②	1nm/30min (CEP)
Keakuratan arah	Anten tunggal	0.1°^③
	Anten ganda	0.2 °/L (L = panjang garis dasar) (RMS)
	Pos kepemilikan	0.3°/30min ((RMS),1°/h ((RMS)
	Self- utara mencari akurasi	1 ° SecL, keselarasan 15 menit^④
Keakuratan sikap	GNSS adalah valid	0.02° ((RMS)
Keakuratan sikap	Tahan sikap (kegagalan GNSS)	0.3°/30min ((RMS),1°/h ((RMS)
Keakuratan kecepatan	GNSS valid, titik tunggal L1/L2	0.1m/s ((RMS)
Jarak Gyro	Jangkauan pengukuran	± 400°/s
Jarak Gyro	Stabilitas bias nol	≤ 0,3°/jam
Akselerometer	Jangkauan pengukuran	± 20g
Akselerometer	Stabilitas bias nol	≤ 100 μg
Dimensi fisik dan karakteristik listrik	Tegangan	9-36V DC
	Konsumsi daya	≤ 8W
	Antarmuka	2 saluran RS232, 1 saluran RS422, 1 saluran PPS (tingkat lVTTL/422)
	Ukuran	111 mm × 72 mm × 43 mm (L, W, H)
	Berat badan	≤ 450 g
Karakteristik Lingkungan	Suhu operasi	-40°C~+60°C
	Suhu penyimpanan	-45°C~+70°C
	Getaran	5 ~ 2000Hz, 6,06 G (dengan peredam kejut)
	Dampak	30g, 11 ms (dengan kejut)
	Umurnya	> 15 tahun
	Waktu kerja terus menerus	> 24 jam
Catatan:
1 Perataan sah;
2 Untuk penggunaan di udara, ada manuver berbelok sebelum kombinasi kecepatan udara, dan pengujian mengambil kecepatan penerbangan 150km/H sebagai contoh;
3 Kondisi di atas kapal, harus bergerak;
4 Alihan dua posisi, perbedaan arah antara kedua posisi lebih dari 90 derajat

Struktur produk

L111mm x W72mm x H42.8mm ((L x W x H)
