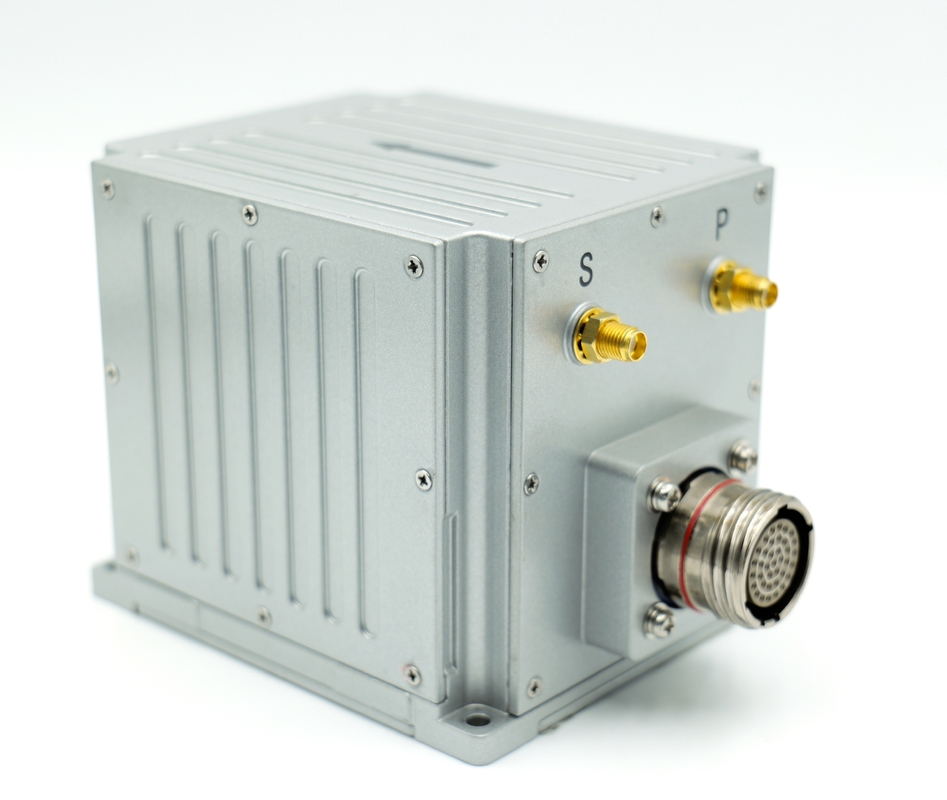

Sistem Navigasi Inersia Berkinerja Tinggi untuk Pengukuran Sikap yang Tepat

Name: Sistem Navigasi Inersia Berkinerja Tinggi untuk Pengukuran Sikap yang Tepat
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI600A-B0
Price: 5,000.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	GI600A-B0
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS

Nama produk:

Sistem Navigasi Terintegrasi dengan GPS

Akurasi heading:

0,2 °

Akurasi sikap:

0,05°（RMS）

Kisaran gyro:

±400°/dtk

gyro Stabilitas bias nol:

≤0,3°/jam

jangkauan akselerometer:

±16 gram

accelerometer Nol bias stabilitas:

≤100µg

Ukuran:

110mm × 94mm × 94mm (L, W, H)

antarmuka:

2 saluran RS232, 1 saluran RS422, 1 saluran PPS (tingkat LVTTL/422)

Suhu operasi:

-40°C+65°C

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sistem Navigasi Inersia Berkinerja Tinggi

Sistem Navigasi Inersia Pengukuran Sikap yang Tepat

Deskripsi produk

Sistem Navigasi Inersia Berkinerja Tinggi untuk Pengukuran Sikap yang Tepat

Deskripsi Produk

Sistem navigasi terintegrasi GI600A-B0 adalah sistem navigasi terintegrasi MEMS berputar dua sumbu yang kompak.memenuhi persyaratan pengukuran sikap yang tepat, arah, posisi dan informasi lainnya dalam bidang aplikasi sistem pengukuran seluler presisi menengah dan tinggi, pesawat tak berawak besar dan sebagainya.

Fungsi utama

Sistem ini memiliki mode navigasi inersia/satelit terintegrasi dan mode inersia murni.

Dalam mode navigasi terintegrasi inersia/satelit, informasi posisi satelit yang diterima oleh penerima GNSS dapat digunakan untuk navigasi terintegrasi, dan pitch, roll, course, position,kecepatan, waktu dan informasi lain dari pembawa dapat keluar; Setelah sinyal hilang, posisi, kecepatan dan sikap yang dihitung oleh inersia keluar,di mana pitch dan roll diperlukan untuk menjadi akurat, fungsi menjaga jalur tersedia dalam waktu singkat, dan akurasi posisi tingkat meter tersedia dalam waktu singkat.

Setelah mode inersia murni (yaitu, fusi GPS tidak pernah dilakukan setelah menyalakan, dan jika kehilangan kunci lagi setelah fusi, itu termasuk mode navigasi terintegrasi) dimulai,memiliki fungsi pengukuran sikap yang akurat, dapat menghasilkan pitch dan arah roll, dan mode inersia murni dapat menemukan utara secara statis.

Indeks kinerja

Proyek	Kondisi pengujian	Indikator
Keakuratan posisi	GNSS yang valid, titik tunggal	Lebih baik dari keakuratan penentuan posisi satelit
	GNSS Valid, RTK	Lebih baik dari keakuratan penentuan posisi satelit
	Inersia murni posisi horizontal memegang 1	4nm/60min ((CEP)
		1nm/30min ((CEP)
		200m/6min ((CEP)
Keakuratan arah	Anten ganda	0.2 °/L (RMS)
	Pos kepemilikan	0.05°/30min ((RMS),0.1°/h ((RMS) 1
	Self- utara mencari akurasi	0.3 ° SecL, keselarasan 15 menit
Keakuratan sikap	GNSS adalah valid	0.05° ((RMS)
Keakuratan sikap	Tahan sikap (kegagalan GNSS)	0.05°/30min ((RMS),0.1°/h ((RMS) 1
Gyroscope	Jangkauan pengukuran	± 400°/s
Gyroscope	Stabilitas bias nol	≤ 0,3°/h2
Akselerometer	Jangkauan pengukuran	± 16g
Akselerometer	Stabilitas bias nol	≤ 100μg2
Dimensi fisik dan karakteristik listrik	Tegangan	10-36V DC
	Konsumsi daya	≤9W
	Antarmuka	RS232 2 rute, RS422 1 rute, PPS 1 rute (tingkat LVTTL/422)
	Ukuran	110mm × 94mm × 94mm (L, W, H)
	Berat badan	≤ 1 kg
Karakteristik Lingkungan	Suhu operasi	-40°C+65°C
	Suhu penyimpanan	-45°C+70°C
	Getaran	20~2000Hz,6.06g3
	Dampak	30g, 11ms3
	Umurnya	> 15 tahun
	Waktu kerja terus menerus	> 24 jam
Catatan:
Perataan adalah valid; rata-rata 10 s; Dengan penyerapan kejut

Dimensi
Sistem Navigasi Inersia Berkinerja Tinggi untuk Pengukuran Sikap yang Tepat 0

L110.0mm x W94.0mm x H94.0mm ((L x W x H)
