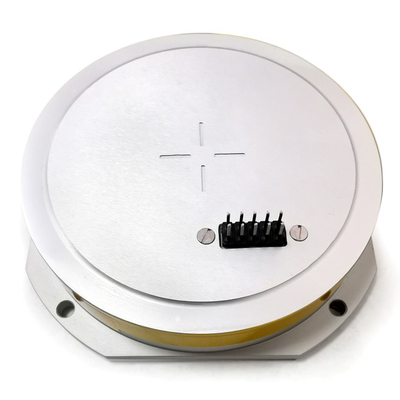

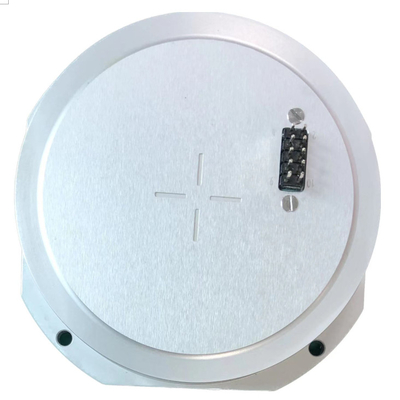

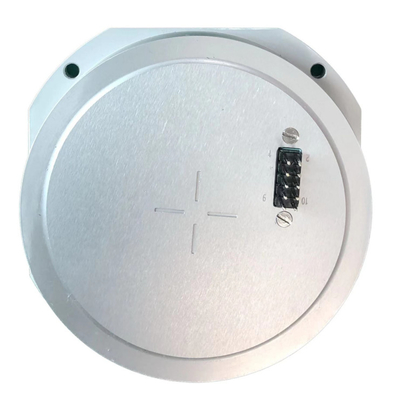

Gyro Serat Optik Kinerja Tinggi, Sensor Gyro Pengganti Vg910Angular Rate Sensor

Nama merek:	Firepower
Nomor Model:	MFOG910
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Nama produk:

gyro sumbu tunggal

Rentang pengukuran:

-250~+250º/dtk

Dimensi keseluruhan:

82×82×20mm

Faktor skala:

7±0,5mvdeg/dtk

Tegangan suplai:

Getaran acak:

6.06g，20~2000Hz

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

100/bulan

Menyoroti:

Sensor Laju Sudut Sumbu Tunggal

Sensor Laju Sudut Serat Gyro

Gyro Serat Optik 2000Hz

Deskripsi produk

Kinerja Tinggi Harga Rendah Fiber Gyro Fiber Gyro Sensor Kecepatan Sudut Pengganti Sensor Gyro dari Vg910

1 Ringkasan

Dokumen ini menentukan persyaratan penggunaan dan metode giroskop serat optik sumbu tunggal VG-910 (disebut sebagai produk).Giroskop memiliki dua keadaan digital dan analog.Pengguna dapat menyesuaikan giroskop dengan status keluaran yang berbeda sesuai dengan kebutuhan yang berbeda.

2 Perkenalan produk

2.1 Prinsip

Produk ini adalah sensor laju sudut inersia berdasarkan efek optik Sagnac, yang digunakan untuk mengukur laju sudut pembawa di sepanjang sumbu sensitif produk.

2.2 Fungsi

Untuk keadaan simulasi, fungsi sesuai dengan berikut ini:

1) Giroskop status analog: menyediakan satu saluran informasi analog laju sudut (sinyal tegangan).

2.3 Bidang aplikasi

Produk ini terutama cocok untuk sistem navigasi inersia, sistem penentuan posisi dan orientasi, sistem pengukuran sikap, sistem stabilisasi servo dan aplikasi lainnya.

2.4 Komposisi

Komponen utama produk adalah sebagai berikut:

1) Jalur optik terdiri dari sumber cahaya SLD, serat optik kembali, modulator fase optik terintegrasi, penggandeng serat optik dan fotodetektor;

2) Sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol;

3) Bagian struktural giroskop.

3. Persyaratan teknis utama

3.1 Fungsi

Keluaran informasi analog kecepatan sudut (sinyal tegangan).

3.2 Komposisi

Komponen utama produk adalah sebagai berikut:

4) Jalur optik terdiri dari sumber cahaya SLD, serat optik kembali, modulator fase optik terintegrasi, penggandeng serat optik dan fotodetektor;

5) Sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol;

3) Bagian struktural giroskop.

3.3 Garis besar dan dimensi pemasangan

Dimensi keseluruhan (mm): 82 × 82 × 20 (P × L × T);

Dimensi pemasangan (mm): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), Φ3,6mm × 4, Seperti yang ditunjukkan.

Gyro Serat Optik Kinerja Tinggi, Sensor Gyro Pengganti Vg910Angular Rate Sensor 0

3.5 Parameter kinerja utama
Lihat parameter kinerja utama produk untuk detailnya.

Nomor seri	Barang uji	Satuan	Persyaratan teknis
1	Dimensi keseluruhan	mm	82×82×20
2	Faktor skala	mv/°/dtk	7±0,5
3	Suhu Operasional	℃	-40~+60
4	Rentang pengukuran	°/detik	-250~+250
5	Polaritas keluaran	——	Rotasi searah jarum jam menghasilkan tegangan positif
6	Tegangan suplai	ay	+5
7	Getaran acak	——	6,06g,20~2000Hz
