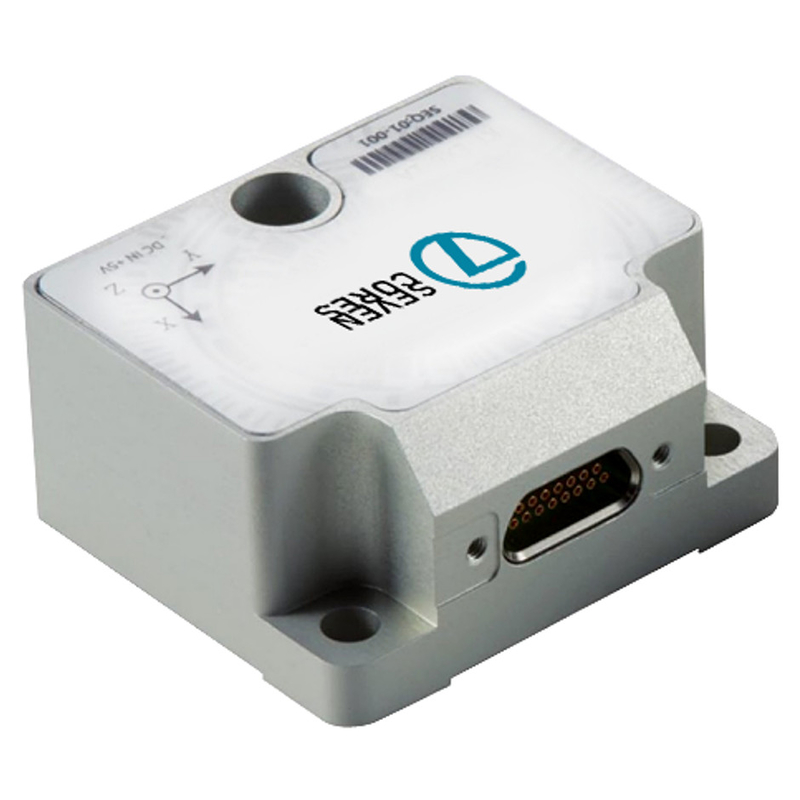

Unit Pengukuran Inersia Kinerja Tinggi Ganti STIM210 Pure IMU 3 Axis Gyro

Name: Unit Pengukuran Inersia Kinerja Tinggi Ganti STIM210 Pure IMU 3 Axis Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	IMU3
Moq:	1
harga:	2000~2500 USD
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS

Nama produk:

IMU murni

rentang pengukuran gyro:

±400°/dtk

Stabilitas nol-bias:

≤ 10 °/J

Jalan acak:

≤ 0,2 °/√ H

Sensitivitas akselerasi bias nol:

≤ 1 °/H/G

Menyoroti:

Unit Pengukuran Inersia IMU3

Unit Pengukuran Inersia STIM210

Akselerometer Sumbu ROHS 3

Deskripsi produk

Sensor Unit Ukur Inersia Kinerja Tinggi IMU3 Ganti STIM210 Murni IMU 3 Axis Gyro 3 Axis Accelerometer

Rakitan giroskop mikro terdiri dari giroskop tiga sumbu, sensor suhu, papan pemrosesan sinyal, struktur dan perangkat lunak yang diperlukan, dan digunakan untuk mengukur laju sudut tiga sumbu/dua sumbu pembawa, dan mengeluarkan tiga data laju sudut yang dikenai kompensasi kesalahan (termasuk kompensasi suhu, kompensasi sudut ketidaksejajaran pemasangan, kompensasi nonlinier dan sejenisnya) melalui port serial RS-422 sesuai dengan protokol komunikasi yang disepakati.

1.1.1 Spesifikasi giroskop

Rentang pengukuran: ± 400 °/s
Stabilitas nol-bias (@ Allan varians): 1 °/H
Stabilitas nol-bias (1s halus, 1σ, suhu kamar): 10 °/H
Kesalahan bias nol dalam rentang suhu penuh: 20 °/H
Jalan acak: 0.2 °/√ H
Pengulangan tanpa bias: 10°/jam
Sensitivitas akselerasi bias nol: 1 °/H/G
Resolusi: 0,001 °/dtk
Nonlinier faktor skala: 100ppm
Pengulangan faktor skala: 100ppm
Kopling silang: 0,1%
Bandwidth: 250Hz
Berat: (52 ± 5) G

1.1.2 Persyaratan catu daya

Tegangan suplai: (+ 5 ± 0,5) V (DC);
Arus catu daya: arus kerja <0,3A;

1.1.3 Kemampuan beradaptasi lingkungan

Suhu kerja: (-45 ~ 85)
Suhu penyimpanan: (-55 ~ 105)
Getaran: 10 ~ 2000Hz, 6.06g
Dampak: 5000 G, 0.1ms

Gambar garis besar giroskop mikro

Unit Pengukuran Inersia Kinerja Tinggi Ganti STIM210 Pure IMU 3 Axis Gyro 0

Nomor simpul	Definisi simpul	Jenis	Menjelaskan
1	GND	PASOKAN	Tanah listrik (4)
2	EkstTrig	MEMASUKKAN	Sumber Pemicu Eksternal(3)
3	VSUP	PASOKAN	Ujung positif catu daya produk, catu daya yang diatur DC + 5V
4	TxD+	KELUARAN	Produk antarmuka keluaran RS422 terminal positif
5	TxD-	KELUARAN	Produk antarmuka keluaran RS422 terminal negatif
6	CASIS	CASIS	Produk diisolasi secara mekanis dari arde listrik
7	GND	MEMASUKKAN	Sinyal Ground(4)
8	NRST	MEMASUKKAN	Setel ulang sinyal (2)
9	RxD-	MEMASUKKAN	Produk RS422 menerima terminal negatif antarmuka
10	RxD+	MEMASUKKAN	Produk RS422 menerima terminal positif antarmuka

Dimensi
